擴展接口是主機板上用於連線各種外部設備的接口。通過這些擴展接口,可以把印表機,外置Modem,掃瞄器,快閃記憶體盤,MP3播放機,DC,DV,移動硬碟,手機,寫字板等外部設備連線到電腦上。而且,通過擴展接口還能實現電腦間的互連。

擴展接口擴展接口
擴展接口是主機板上用於連線各種外部設備的接口。通過這些擴展接口,可以把印表機,外置Modem掃瞄器快閃記憶體盤MP3播放機DCDV移動硬碟手機寫字板等外部設備連線到電腦上。而且,通過擴展接口還能實現電腦間的互連。

概述

目前,常見的擴展接口有串列接口(Serial Port),並行接口(Parallel Port),通用串列匯流排接口(USB),IEEE 1394接口等。

串列接口

串列接口,簡稱串口,也就是COM接口,是採用串列通信協定的擴展接口。串口的出現是在1980年前後,數據傳輸率是115kbps~230kbps,串口一般用來連線滑鼠和外置Modem以及老式攝像頭和寫字板等設備,目前部分新主機板已開始取消該接口。

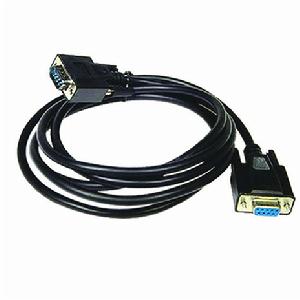

擴展接口串列接口

並行接口

並行接口,簡稱並口,也就是LPT接口,是採用並行通信協定的擴展接口。並口的數據傳輸率比串口快8倍,標準並口的數據傳輸率為1Mbps,一般用來連線印表機、掃瞄器等。所以並口又被稱為列印口。

另外,串口和並口都能通過直接電纜連線的方式實現雙機互連,在此方式下數據只能低速傳輸。多年來PC的串口與並口的功能和結構並沒有什麼變化。在使用串並口時,原則上每一個外設必須插在一個接口上,如果所有的接口均被用上了就只能通過添加插卡來追加接口。串、並口不僅速度有限,而且在使用上很不方便,例如不支持熱插拔等。隨著USB接口的普及,目前都已經很少使用了,而且隨著BTX規範的推廣,是必然會被淘汰的。

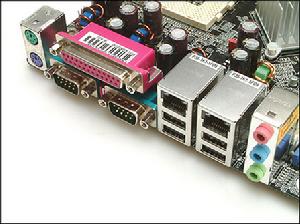

擴展接口並行接口

USB

USB是英文Universal Serial Bus的縮寫,中文含義是“通用串列匯流排”。它不是一種新的匯流排標準,而是套用在PC領域的接口技術。USB是在1994年底由英特爾康柏IBMMicrosoft等多家公司聯合提出的。
USB目前有兩個版本,USB1.1的最高數據傳輸率為12Mbps,USB2.0則提高到480Mbps。注意:這裡的b是Bit的意思,1MB/s(兆位元組/秒)=8MBPS(兆位/秒),12Mbps=1.5MB/s。 二者的物理接口完全一致,數據傳輸率上的差別完全由PC的USB host控制器以及USB設備決定。USB可以通過連線線為設備提供最高5V,500mA的電力。另外,市面上的某些USB相關產品標註為USB 2.0 Full Speed的其實就是USB 1.1,而標註為USB 2.0 High Speed的才是真正的USB 2.0
USB2.0規範是由USB1.1規範演變而來的。它的傳輸速率達到了480Mbps,折算為MB為60MB/s,足以滿足大多數外設的速率要求。USB 2.0中的“增強主機控制器接口”(EHCI)定義了一個與USB 1.1相兼容的架構。它可以用USB 2.0的驅動程式驅動USB 1.1設備。也就是說,所有支持USB 1.1的設備都可以直接在USB 2.0的接口上使用而不必擔心兼容性問題,而且像USB 線、插頭等等附屬檔案也都可以直接使用。 USB接口有3種類型:

- Type A:一般用於PC
- Type B:一般用於USB設備
- Mini-USB:一般用於數位相機、數碼攝像機、測量儀器以及移動硬碟等

擴展接口USB的Type A接口

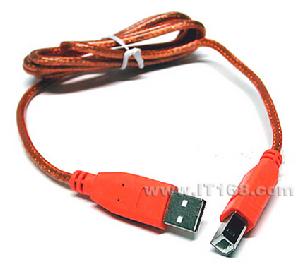

擴展接口左邊接頭為Type A(連線PC),右為Type B(連線設備)
擴展接口移動硬碟盒上的USB Type B接口

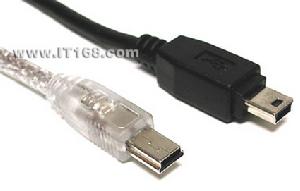

擴展接口帶Mini-USB接口的USB線

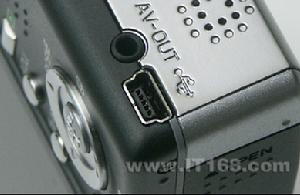

擴展接口數位相機上的Mini-USB接口

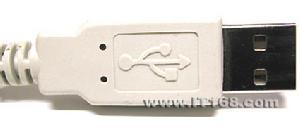

擴展接口各種接口都用同樣的USB標誌

目前主機板中主要是採用USB2.0,各USB版本間能很好的兼容。USB用一個4針插頭作為標準插頭,採用菊花鏈形式可以把所有的外設連線起來,最多可以連線127個外部設備,並且不會損失頻寬。USB需要主機硬體、作業系統和外設三個方面的支持才能工作。目前的主機板一般都採用支持USB功能的控制晶片組,主機板上也安裝有USB接口插座,而且除了背板的插座之外,主機板上還預留有USB插針,可以通過連線接到機箱前面作為前置USB接口以方便使用(注意,在接線時要仔細閱讀主機板說明書並按圖連線,千萬不可接錯而使設備損壞)。而且USB接口還可以通過專門的USB連機線實現雙機互連,並可以通過Hub擴展出更多的接口。USB具有傳輸速度快(USB1.1是12Mbps,USB2.0是480Mbps),使用方便,支持熱插拔,連線靈活,獨立供電等優點,可以連線滑鼠、鍵盤、印表機、掃瞄器、攝像頭、快閃記憶體盤、MP3機、手機、數位相機、移動硬碟、外置光軟碟機、USB網卡、ADSL Modem、Cable Modem等,幾乎所有的外部設備。

擴展接口IEEE 1394
IEEE 1394

IEEE 1394的前身即Firewire(火線),是1986年由蘋果電腦公司針對高速數據傳輸所開發的一種傳輸介面,並於1995年獲得美國電機電子工程師協會認可,成為正式標準。現在大家看到的IEEE1394、Firewire和i.LINK其實指的都是這個標準,通常,在PC個人計算機領域將它稱為IEEE1394,在電子消費品領域,則更多的將它稱為i.LINK,而對於蘋果機則仍以最早的Firewire稱之。IEEE 1394也是一種高效的串列接口標準,功能強大而且性能穩定,而且支持熱拔插和即插即用。IEEE 1394可以在一個連線埠上連線多達63個設備,設備間採用樹形或菊花鏈拓撲結構。

IEEE 1394標準定義了兩種匯流排模式,即:Backplane模式和Cable模式。其中Backplane模式支持12.5、25、50Mbps的傳輸速率;Cable模式支持100、200、400Mbps的傳輸速率。目前最新的IEEE 1394b標準能達到800Mbps的傳輸速率。IEEE1394是橫跨PC及家電產品平台的一種通用界面,適用於大多數需要高速數據傳輸的產品,如高速外置式硬碟、CD-ROMDVD-ROM、掃瞄器、印表機、數位相機攝影機等。IEEE 1394分為有供電功能的6針A型接口和無供電功能的4針B型接口,A型接口可以通過轉接線兼容B型,但是B型轉換成A型後則沒有供電的能力。6針的A型接口在Apple的電腦和周邊設備上使用很廣,而在消費類電子產品以及PC上多半都是採用的簡化過的4針B型接口,需要配備單獨的電源適配器。IEEE1394接口可以直接當做網卡在線上,也可以通過Hub擴展出更多的接口。沒有IEEE1394接口的主機板也可以通過插接IEEE 1394擴展卡的方式獲得此功能。

擴展接口擴展接口
HDMI

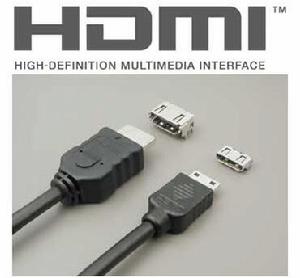

HDMI的全稱是“High Definition Multimedia Interface高清多媒體接口”。2002年4月,來自電子電器行業的7家公司——日立松下飛利浦Silicon Image索尼湯姆遜東芝共同組建了HDMI高清多媒體接口接口組織HDMI Founders(HDMI論壇),開始著手制定一種符合高清時代標準的全新數位化視頻/音頻接口技術。經過半年多時間的準備工作,HDMI founders在2002年12月9日正式發布了HDMI 1.0版標準,標誌著HDMI技術正式進入歷史舞台。

HDMI技術的推出,並不是這些廠家一時興起的衝動行為,相反,在HDMI技術推出的背後,還有這更多的深層次原因。

1999年4月份,為了滿足數位化時代高質量圖形影像的要求,DDWG(Digital Display Working Group)數字顯示工作組以美國Silicon Image公司的專利技術為藍本,推出了一種名為DVI(Digital Visual Interface)的接口,旨在統一新時代數字顯示接口標準。這一技術並且得到了IT業內以IntelDELLHPIBM微軟等個大企業的廣泛支持。經過3年多的推廣,DVI技術在計算機顯示輸出領域得到了迅速運用,但是伴隨著數字高清影音技術的發展,DVI接口也開始逐漸暴露出種種問題,甚至在一定程度上成為數字影像技術進步的瓶頸。

擴展接口擴展接口

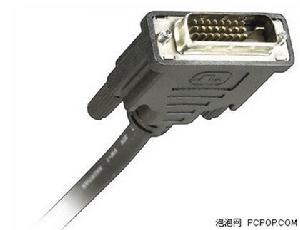

DVI接口

DVI接口雖然是一種全數位化的傳輸技術,但是在開發之初,其最初目標就是要實現高清晰、無損壓縮的數位訊號傳輸。由於沒有考慮到IT產品和AV產品融合的趨勢,DVI標準過分偏重於對計算機顯示設備的支持而忽略了對數字平板電視等AV設備的支持。同時,對於一直關注盜版問題的好萊塢出版商們,DVI接口也沒有提供他們所關心的著作權防盜功能。因此從最後的結果來看,DVI接口雖然成功的實現了無損高清傳輸這一目標,但是過於專一的定位也在相當程度上造成了整體性能的落後。下面我們看看DVI接口存在的主要問題:

* DVI接口考慮的對象是PC,對於平板電視的兼容能力一般。
* DVI接口對影像著作權保護缺乏支持。

* DVI接口只支持計算機領域的RGB數位訊號,而對數位化的色差信號無法支持。

* DVI接口只支持8bit的RGB信號傳輸,不能讓廣色域的顯示終端發揮最佳性能。

* DVI接口出於兼容性考慮,預留了不少引腳以支持模擬設備,造成接口體積較大,效率很低。

* DVI接口只能傳輸圖像信號,對於數字音頻信號的支持完全沒有考慮。

由於以上種種缺陷,DVI接口已經不能更好的滿足整個行業的發展需要。因此,無論是IT廠商,平板電視製造商,還是好萊塢的眾多出版商,都迫切需要一種更好的能滿足未來高清視頻行業發展的接口技術,也正是基於這些原因,才促使了HDMI標準的誕生。
