應急定位發射機(簡稱ELT),是飛機上的應急通信設備,具有自動向衛星傳送地點信號的功能,可用於飛機發生事故後的應急定位,有助搜救。

簡介

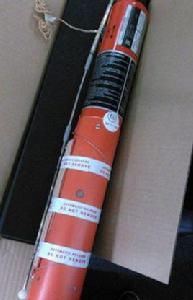

應急定位發射機 應急定位發射機

應急定位發射機(EmergencyLocatorTransmitter,縮寫ELT),也稱應急電台,分攜帶型和機載固定式兩種類型。一般來說,攜帶型在左後乘務員座椅後面,但是有時候也可以在飛機前部行李架看到它。機載的一般位於後乘務員站位頭頂板附近。

當飛機發生劇烈撞擊或觸水,ELT裝置可以傳出應急信號。如果飛機是正常降落,ELT自然不會打開;當飛機受到巨大外力撞擊或觸水時,這個一般位於機身後方的裝置會自動開啟並發射信號,持續時間一般不少於24小時,國際衛星搜救組織的衛星系統可以接收信號。

工作頻率

應急定位發射機 應急定位發射機

民航應急定位發射機工作頻率為121.5MHz、243MHz和406-406.1MHz。

121.5MHz頻率:供使用117.975MHz至137MHz頻帶內的航空移動業務電台進行遇險和安全無線電話的通信。還可用於營救器電台和應急示位無線電信標電台。

243MHz頻率:供營救器電台使用的頻率。可用於有人駕駛空間飛行器的搜尋和救援工作。

406-406.1MHz頻帶:是衛星應急示位無線電信標地對空方向的專用頻帶。

2009年2月1日後中止航空應急定位發射機的121.5/243MHz頻率業務,同時中國民用航空規章CCAR91第二版也有明確規定:2010年1月1日後航空器裝備的ELT必須能同時具備121.5MHz和406MHz的發射頻率。

編碼方式

在ELT觸發後,每隔50s發射112位或144位二進制信息。112位二進制信息又稱簡訊息(ShortMessage),144位二進制信息又稱長信息(LongMessage)。簡訊息發射時長為440ms,長信息發射時長為520ms。這兩個二進制信息的前160ms均為未調製載波(Un-modulatedCarrier),前15位比特(Bit)為位同步信息,第16-24位為幀(Frame)同步信息。第25位用來判斷該二進制信息為長信息還是簡訊息(“1”代表長信息,“0”代表簡訊息),而第26-85為主要用來存儲ELT身份標識等重要信息,這裡的25-85位信息又應為其重要性而被稱為第一組受保護數據欄位(PDF-1)。第86-106位為第一組博斯-喬赫里糾錯碼(BCH-1)。對與112位簡訊息,剩餘的107-112位為不被保護的數據欄位。對於144位長信息第107-132位為第二組受保護數據欄位(PFD-2),133-144位為第二組博斯-喬赫里糾錯碼(BCH-2)。

全球衛星搜救系統對ELT的定位主要是通過ELT發射的信息中的第26-86位數據進行的,通常這段二進制信息會被轉換成15位的十六進制數,並且定義為ELT的發射機編碼(HexID),每個ELT都有唯一的HexID。ELT的HexID包含ELT序列號或飛機註冊號等編碼信息,並使用國別碼(中國區代碼412或413,美國區代碼366)劃分其使用區域。

功能

ELT是一個會自動向衛星傳送地點信號的傳送器。如果發生任何種類的迫降,受過良好訓練的機組人員會帶著ELT逃生。即便墜入海中,ELT在遇水後也會啟動信號發射。ELT上頭的電池可以維持幾十、近百個小時。如果ELT工作正常,就算生命消逝,殘骸的位置是可辨的。

觸發方式

(1)人工觸發:通過將ELT的遠程控制板或者ELT發射機面板的開關撥到“ON”位置觸發ELT;

(2)撞擊觸發:當飛機的速度增量大於4.5±0.5ft/s(2.3±0.3G)或者加速度大於12G時ELT自動觸發;

(3)浸水觸發:當ELT接觸鹽水後ELT也會自動觸發。

觸發條件

當ELT操控面板或ELT發射機前面板的開關有一個處於ON位時,ELT發射。

當ELT感覺到飛機速度極度改變時(速度增量大於 4.5±0.5ft/s (2.3±0.3G)),ELT將發射。

當ELT縱向受力產生大的加速度12G後會自動發射。

例如:在應急狀況發生時,通過安裝在駕駛室中的遙控開關可以進行手動啟動ELT,或該設備通過檢測到的加速度感測器值閾值的變化而啟動,並進入發射狀態,啟動後安裝在駕駛室中的遙控開關會發出聲光報警,同時通過天線向外發射121.5MHz、243MHz、406MHz三個頻段的信號,由地面基站用戶端接收數據,並通過計算確定失事目標的具體位置,給相關搜救部門傳送信息進行救援。

工作性能指標

(1) 工作及存儲的溫度和高度

按照 DO-160E等標準,最低的溫度和高度環境要求按C1種類劃分。

工作溫度:-20℃~ 55℃

存儲溫度:-55℃~ 85℃

工作高度:35,000 ft (10,700 m)

非工作狀態高度:50,000 ft (15,200 m)

(2) 輸出功率和工作時間

406MHz 發射頻段工作時間大於24h,即必須超過全球衛星搜救系統(COSPAS-SARSAT)的最大等待時間,電池在低溫工作環境下必須達到該指標。

a) 121.5/243MHz 輸出:21.5 dBm±4.5dB (150mW) 工作時間:≥50h

b) 406.028MHz 輸出:37dBm±2dB (5W)工作時間:≥24h

(3) 頻率精度

a) 121.5/243MHz ±6kHz

b) 406.028MHz ±1kHz
