常規島

名稱：常規島。英文：Conventional Island，簡稱：CI，定義：核電裝置中汽輪發電機組及其配套設施和它們所在廠房的總稱。常規島的主要功能是將核島產生的蒸汽的熱能轉換成汽輪機的機械能，再通過發電機轉變成電能。常規島廠房主要包括汽輪機廠房、冷卻水泵房和水處理廠房、變壓器區構築物、開關站、網控樓、變電站及配電所等。

詳細介紹

核電

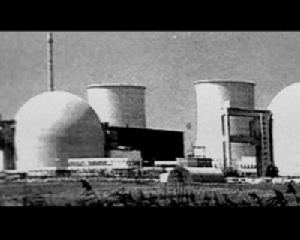

田灣核電站

站中安裝汽輪發電機組及其輔助系統以及其他有關設備的廠房、構築物、設施的統稱。
常規島包括：①汽輪發電機組、勵磁系統、主蒸汽和主給水系統、凝結水系統、主給水及加熱系統、電氣和流體系統、輔助冷卻系統、暖通空調系統、輔助配電系統、儀表和控制系統等。上述各系統的設備均安裝在汽輪發電機廠房內。②輸電系統至主變壓器的終端，包括：發電機引線、導管及其輔助設備，主變壓器，高壓單元廠用變壓器，發電機斷路器，測量和保護系統，接地系統。
常規島的主要功能是把核蒸汽供應系統提供的熱能在汽輪機中轉變成機械能，再帶動發電機轉動而轉變成電能。在事故工況下，它又是核反應堆的一個可靠冷源，從而可保證反應堆安全運行。

常規島模型

核電站的汽輪發電機組均採用中溫中壓、飽和蒸汽並帶有中間汽水分離再熱器的汽輪機作原動機。這種汽輪機的特點是：①一般均採用低速汽輪機，以利於採用長葉片，減少低壓缸數，提高調節級安全性，降低水分對動葉的浸蝕和提高機組容量。②汽輪機均為單軸，一般只有1個高壓缸和3～4個低壓缸，而無中壓缸。③由於核電汽輪機的蒸汽流量大，一般都把高壓缸做成雙流，以降低高壓缸葉片的高度。④均在高壓缸和低壓缸之間的連線管道上裝設幾台汽水分離再熱器，以除去高壓缸排汽中的水分，減少其對葉片的浸蝕，同時可以提高熱效率。⑤凝汽器的管子和管板採用焊接連線，管板採用雙層結構，兩層之間通不帶放射性的凝結水。這種結構可防止污染循環水，也可防止循環水進入主給水迴路。

常規島組成

常規島部分主要包括能量轉換過程中的汽——水循環迴路、汽輪機、冷凝器、發電機、泵，以及為之服務的輔助系統及設施。常規島主要包括汽輪機組及二回等系統，其形式與常規火電廠類似。

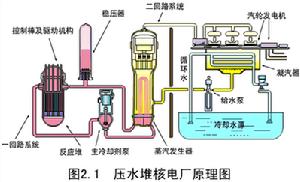

核電站組成圖（圖片來源：中國保監會網站）

常規島

一迴路輔助系統主要用來保證反應堆和一迴路系統的正常運行。壓水堆核電廠一迴路輔助系統按其功能劃分，有保證正常運行的系統和廢物處理系統,部分系統同時作為專設安全設施系統的支持系統。專設安全設施為一些重大的事故提供必要的應急冷卻措施，並防止放射性物質的擴散。

二迴路系統由汽輪機發電機組、冷凝器、凝結水泵、給水加熱器、除氧器、給水泵、蒸汽發生器、汽水分離再熱器等設備組成。蒸汽發生器的給水在蒸汽發生器吸收熱量變成高壓蒸汽，然後驅動汽輪發電機組發電，作功後的乏汽在冷凝器內冷凝成水，凝結水由凝結水泵輸送，經低壓加熱器進入除氧器，除氧水由給水泵送入高壓加熱器加熱後重新返回蒸汽發生器，如此形成熱力循環。為了保證二迴路系統的正常運行，二迴路系統也設有一系列輔助系統。

國外供貨商

核電站

英法GEC-ALSTHOM公司、美國西屋公司、日本三菱公司、美國GE公司
