內高：選擇內置電纜、油管、氣管、水管等中最粗的一根作為參考高度，加上至少10％的高度空間作為拖鏈內高Hi。如果重疊按重疊後實際高度作為 考高度。
內寬：選擇較粗的一些電纜、油管、氣管、水管等， 其外經之和作為拖鏈內寬的參考，並留有至少10％ 的寬度空間。
彎曲半徑：選擇內置電纜．油管、氣管、水管等中 最大的彎曲半徑作為對考值並留有10％以上的空間
拖鏈內置電纜、油管、水管、氣管的放置原則
應該留有15％的剩餘空間，讓內置電纜、油管等可 以自由活動，在半徑方向上對拖鏈不產生拉力。
直徑差別大的導線應該分開鋪設，重量平均分布．必要時可用分隔片分開。
在高速或高頻率運行時，要儘量使導線在水平上相 互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片
2。工程塑膠

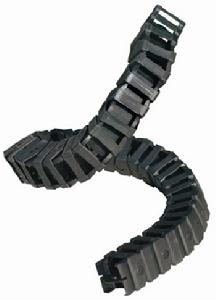

鹽山縣華夏工具機附屬檔案有限公司生產的萬向拖鏈 鋼鋁拖鏈 工程塑膠拖鏈 承重型拖鏈 小拖鏈 特型拖鏈拖鏈的用途與特點
適合於使用在往復運動的場合，能夠對內置的電纜、 油管、氣管、水管等起到牽引和保護作用。
拖鏈每節部能打開，便於安裝和維修。運動時噪音 低、耐磨、可高速運動。
拖鏈已被廣泛套用於數控工具機、電子設備、石材機 械、玻璃機械、門窗機械、注塑機，機械手、起重運 輸設備、自動化倉庫等。
工程塑膠拖鏈的結構：
1、拖鏈外形似坦克鏈，由眾多單元鏈節組成，鏈節之間轉動自如。
2、相同系列的拖鏈內高、外高、節距相同，拖鏈內高、彎曲半徑R可有不同的選擇。
3、單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板後即可把電纜、油管、氣管等放入拖鏈內。
4。另可提供分隔片，將鏈內空間按需要分隔開。
承重型工程塑膠拖鏈的尼龍含量在11%-14%之間 。
鑑別工程塑膠拖鏈的好壞
看：好的塑膠拖鏈外觀做工比較精細，質地優良，色澤圓潤光滑，整體比較賞心悅目;差的外觀看起來做工比較粗糙，色澤不均勻，第一印象就感覺不好。另外多裝幾節放在平滑的桌面上，好的塑膠拖鏈兩邊稍微翹起，差的兩邊翹起較高。
摸：用手摸拖鏈的表面，稜角和內壁。好的塑膠拖鍊表面光滑，無扎手感，觸之感覺舒服;差的感覺表面較粗糙不平有凹凸感，有些地方較扎手，觸之感覺不舒服。另外可以用兩節轉動，好的轉動靈活方便，無較大摩擦;差的較難轉動，摩擦感強烈。
聽：拿著塑膠拖鏈在較硬的地方敲打下，尼龍材質的發出的聲音比較鈍，感覺比較沉悶;聚丙烯的聲音較清脆悅耳。
搓：用硬的東西使勁搓工程塑膠拖鏈的表面，好的搓出凹坑較費力，並且搓下的碎屑較細，呈粉末狀；差的很容易搓出凹坑，碎屑呈顆粒狀，此種原料一般新料摻了回料做成，在耐摸程度上較全新料差別很大。
