固定三端穩壓器,主要有兩種,一種輸出電壓是固定的,稱為固定輸出三端穩壓器,另一種輸出電壓是可調的,稱為可調輸出三端穩壓器,其基本原理相同,均採用串聯型穩壓電路。線上性集成穩壓器中,由於三端穩壓器只有三個引出端子,具有外接元件少,使用方便,性能穩定,價格低廉等優點,因而得到廣泛套用。

基本信息

原理

因為固定三端穩壓器屬於串聯型穩壓電路,因此它的原理等同於串聯型穩壓電路。

原理圖原理圖

其中R1、Rp、R2組成的分壓器是取樣電路,從輸出端取出部分電壓UB2作為取樣電壓加至三極體T2的基極。穩壓管Dz以其穩定電壓Uz作為基準電壓,加在T2的發射極上。R3是穩壓管的限流電阻。三極體T2組成比較放大電路,它將取樣電壓UB2與基準電壓Uz加以比較和放大,再去控制三極體T1的基極電位。從圖可見,輸入電壓Ui加在三極體T1與負載RL相串聯的電路上,因此,改變T1集電極間的電壓降UCE1便可調節RL兩端的電壓Uo。也就是說,穩壓電路的輸出電壓Uo可以通過三極體T1加以調節,所以T1稱為調整管。由於調整元件是電晶體管,而且在電路中與負載相串聯,故稱為電晶體串聯型穩壓電路。電阻R4和T1的基極偏置電阻,也是T2的集電極負載電阻。

當電網電壓降低或負載電阻減小而使輸出端電壓有所下降時,其取樣電壓UB2相應減小,T2基極電位下降。但因T2發射極電位既穩壓管的穩定Uz保持不變,所以發射極電壓UBE2減小,導致T2集電極電流減小而集電極電位Uc2升高。由於放大管T2的集電極與調整管T1的基極接在一起,故T1基極電位升高,導致集電極電流增大而管壓降UCE1減小。因為T1與RL串聯,所以,輸出電壓Uo基本不變。

 固定三端穩壓器 固定三端穩壓器
同理,當電網電壓或負載發生變化引起輸出電壓Uo增大時,通過取樣、比較放大、調整等過程,將使調整調整管的管壓降UCE1增加,結果抑制了輸出端電壓的增大,輸出電壓仍基本保持不變。

調節電位器Rp,可對輸出電壓進行微調。

從圖可見,調整管T1與負載電阻RL組成的是射極輸出電路,所以具有穩定輸出電壓的特點。

串聯型穩壓電源電路的工作過程中,要求調整管始終處在放大狀態。通過調整管的電流等於負載電流,因此必須選用適當的大功率管作調整管,並按規定安裝散熱裝置。為了防止短路或長期過載燒壞調整管,在直流穩壓器中一般還設有短路保護和過載保護等電路。

類別

三端穩壓器的通用產品有78系列(正電源)和79系列(負電源),輸出電壓由具體型號中的後面兩個數字代表,有5V,6V,8V,9V,12V,15V,18V,24V等檔次。輸出電流以78(或79)後面加字母來區分L表示0.1;AM表示0.5A,無字母表示1.5A,如78L05表求5V0.1A。

套用

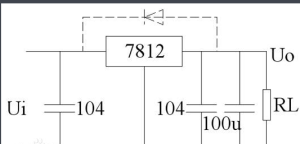

1、三端穩壓器的通用產品有78系列(正電源)和79系列(負電源),輸出電壓由具體型號中的後面兩個數字代表,有5V,6V,8V,9V,12V,15V,18V,24V等檔次。輸出電流以78(或79)後面加字母來區分。L表示0.1A,M表示0.5A,無字母表示1.5A,如78L05表求5V0.1A。典型套用電路如下:

提高輸出電壓的電路

提高輸出電壓的電路

2、提高輸出電壓的電路

3、雙電源電路

使用事項

在使用時必須注意:(VI)和(Vo)之間的關係,以7805為例,該三端穩壓器的固定輸出電壓是5V,而輸入電壓至少大於7V,這樣輸入/輸出之間有2-3V及以上的壓差。使調整管保證工作在放大區。但壓差取得大時,又會增加集成塊的功耗,所以,兩者應兼顧,即既保證在最大負載電流時調整管不進入飽和,又不至於功耗偏大。

另外一般在三端穩壓器的輸入輸出端接一個二極體,用來防止輸入端短路時,輸出端存儲的電荷通過穩壓器,而損壞器件。

用途:

一般穩壓管和穩壓三級管的用途是一樣的,都用於控制板電路的穩壓.以防止電壓過高燒毀電路。
