半導體數碼管是以發光二極體(LED)為基礎,用多個發光管組成數字的各個筆段,並按共陰或共陽的方式連線,然後封裝在同一管殼之內製成的。LED數碼管也有共陽極封裝的,其工作原理相同。

結構及工作原理

半導體數碼管是以發光二極體(LED)為基礎,用多個發光管組成數字的各個筆段,並按共陰或共陽的方式連線,然後封裝在同一管殼之內製成的。各個發光二極體的負極連結在一起,稱為共陰極。當陰極與a、b、c……各個陽極施加一定電壓時,各數欄位就分別發光,用以顯示0~910個數字及小數點。發光管由7段組成數字,也可以用8段組成數字。LED數碼管也有共陽極封裝的,其工作原理相同。由於數碼管字元由7段(或8段)組成,而數字系統中運行的是一定代碼方式的二進制信息碼,為了顯示LED的十進制字元,必須控制點燃字元某段發光二極體所需電信號,這就要用解碼電路(或解碼器)來完成二~十進制的轉換。

分類

半導體數碼管半導體數碼管

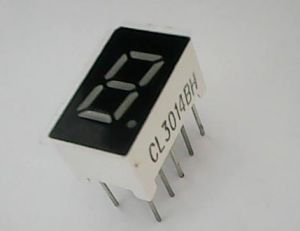

基本的半導體數碼管是由七個條狀發光二極體晶片按右圖排列而成的。可實現0~9的顯示。其具體結構有“反射罩式”、“條形七段式”及“單片集成式多位數字式”等。
(1)反射罩式數碼管一般用白色塑膠做成帶反射腔的七段式外殼,將單個LED貼在與反射罩的七個反射腔互相對位的印刷電路板上,每個反射腔底部的中心位置就是LED晶片。在裝反射罩前,用壓焊方法在晶片和印刷電路上相應金屬條之間連好φ30μm的矽鋁絲或金屬引線,在反射罩內滴入環氧樹脂,再把帶有晶片的印刷電路板與反射罩對位粘合,然後固化。

反射罩式數碼管的封裝方式有空封和實封兩種。實封方式採用散射劑和染料的環氧樹脂,較多地用於一位或雙位器件。空封方式是在上方蓋上濾波片和勻光膜,為提高器件的可靠性,必須在晶片和底板上塗以透明絕緣膠,這還可以提高光效率。這種方式一般用於四位以上的數字顯示(或符號顯示)。

(2)條形七段式數碼管屬於混合封裝形式。它是把做好管芯的磷化鎵或磷化鎵圓片,劃成內含一隻或數隻LED發光條,然後把同樣的七條粘在日字形“可伐”框上,用壓焊工藝連好內引線,再用環氧樹脂包封起來。
(3)單片集成式多位數字顯示器是在發光材料基片上(大圓片),利用積體電路工藝製作出大量七段數字顯示圖形,通過劃片把合格晶片選出,對位貼在印刷電路板上,用壓焊工藝引出引線,再在上面蓋上“魚眼透鏡”外殼。它們適用於小型數字儀表中。

(4)符號管、米字管的製作方式與數碼管類似。

(5)矩陣管(發光二極體點陣)也可採用類似於單片集成式多位數字顯示器工藝方法製作。
