功率場效應電晶體柵極驅動電路
正文

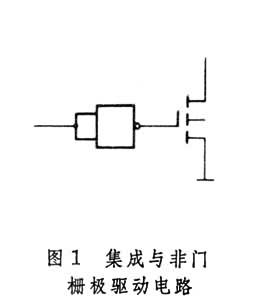

使功率場效應電晶體按信號的要求導通或截止的電路。用於控制電力電子電路中的功率場效應電晶體的通斷。功率場效應電晶體是電壓控制器件，只要柵極驅動電路提供合適的柵極電壓，即能保證元件的可靠通斷。因柵極驅動電流較小，所以驅動電路比較簡單。在工作頻率較低的套用場合，常用集成邏輯電路或集成模擬電路等直接驅動功率場效應電晶體。圖1

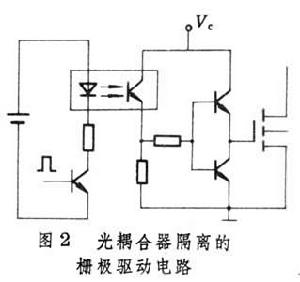

是用集成與非門直接驅動功率場效應電晶體的電路。當與非門輸出高電平時，功率場效應電晶體導通；當與非門輸出低電平時，功率場效應電晶體關斷。 功率場效應電晶體能作為高速開關器件，但必須使用與其相適應的高速驅動電路。在高頻套用時，要求驅動電路的輸出電阻較小，以提高柵極輸入電容的充放電速度；另一方面，要求驅動電路的驅動功率較大。在用同一個控制電路驅動不同電位的功率場效應電晶體的情況下，需將控制電路和功率場效應電晶體之間用光耦合器或脈衝變壓器隔離。圖2是光耦合器隔離的柵極驅動電路。它採用互補電晶體輸出。輸出阻抗小，驅動功率大。
