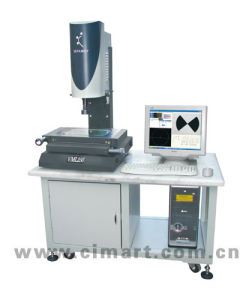

概述
刀具檢測儀特點
1、導軌直接固定在大理石上，保證導軌運行的俯仰及偏擺精度。
2、燈源，皮帶牽引，光學尺三部分獨立分開，減少相互影響。
3、皮帶中心牽引，保證傳動的平衡性與平穩性。
4、橫樑拱形設計，提高X軸橫樑的剛性
5、Z軸集成化設計，輕鬆兼容40相燈，雷射等常規功能。
6、控制櫃與機身一體設計，減少機台走線長度。
7、大理石按照量具標準制定長寬厚尺寸，保證最基礎精度。
8、頭蓋分離式設計，可翻轉打開，方便維護維修
9、增加減速位置開關，防止機台衝撞限位。
10、限位減速電路板集成設計，便於安裝調試。
11、主控電路設計，增加機台狀態顯示，便於監控機台的狀態。
12、電機動力線，編碼線分離走線方式，降低內部電路干擾。
13、控制櫃強電弱電分離，強電部分，多級濾波以及過電壓過電流保護。
14、鑰匙開關，緊急停止開關，緊急狀態的處理方式。
15、使用OVM Pro 2.0軟體。
基本信息
| 品牌： | 3DFAMILY | 型號： | NV500 | 操作方式： | 自動 |
| 功能： | 二維測量 | 精度 ： | 6μm | 軟體： | OVM Pro 2.0 |
| 其它型號： | NV1700 NV700 NV1200 NV2200 | ||||
技術參數
| 具體型號 | NV500 |
| 測量行程（mm） | 400×500×200 |
| 全機尺寸（mm） | 1800×1300×1407 |
| X、Y軸精度 | (3+L/250) µm |
| Z軸精度 | (3+L/150) µm |
| 速度 | XY軸加速度1400 mm/s² Z軸加速度500 mm/s² XY軸速度700 mm/s Z軸速度100 mm/s |
| 光學尺解析度 | 1µm(0.5µm可選) |
| CCD | 日本SONY高清晰CCD |
| 燈源 | 下輪廓燈：白色（三基色可選）； 上表面燈：分區控制40相燈，白色（三基色可選） |
| 鏡頭 | 全自動Navitar變焦鏡頭6.5:1 |
| 放大倍率 | 光學放大倍率：1X-6X；影像放大倍率：30X-150X |
| 操作方式 | 自動 |
| 軟體 | OVM Pro 2.0 |
| 機台承重 | 30kg |
| 使用環境 | 電源供給：110V～220V±10% 50/60HZ 溫度：20±5℃ 濕度：45%-75% |
| 保修期 | 1年 |
套用領域
刀具檢測儀廣泛套用於刀具檢測、手機配件、家電製品、連線器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。
