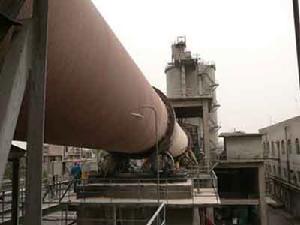

冶金迴轉窯
治金迴轉窯冶金迴轉窯：俗稱滾筒迴轉窯，工業迴轉窯，化工迴轉窯，迴轉窯;選礦迴轉窯，
簡介
冶金迴轉窯主要由迴轉部分、支承部分、傳動裝置、窯頭罩、窯頭窯尾密封、燃燒裝置等組成。窯口護板和窯尾回料勺採用分塊鑄造，安裝方便，具有較高的耐熱性能和耐蝕、耐磨性能，窯頭冷風套內通冷卻風，能對窯頭筒體及窯口護板進行均勻冷卻，使其更安全可靠。窯頭罩採用大容積方式，對開窯門結構，使得氣流更加平穩。窯頭、窯尾密封採用徑向摩擦迷宮、魚鱗片雙重密封形式，結構簡單，維護方便，是目前國內最先進的密封形式。燃燒裝置採用具有噴油點火裝置的旋流式四通道煤粉燃燒器。冶金迴轉窯主要參數表
| 產品規格 （m） | 生產能力 （t/d） | 主電機 | 主減速機 | 重量 （t） | 備 注 | ||
| 型號 | 功率(kw) | 型號 | 速比 | ||||
| φ18x26 | 72 | JZT2-72-4 | 30 | JZQ750-1-Ⅰ | 48.57 | 66 | |
| φ1.9/1.6x39 | 72 | JZT2-72-4 | 30 | JZQ750-1-Ⅰ | 48.57 | 66 | |
| φ1.9x36 | 84 | YCT315-4A | 37 | ZS110-5-Ⅲ | 78.19 | 85.9 | |
| φ2.2x45 | 98.4 | JZT82-6 | 55 | ZA125 | 93.93 | 104 | |
| φ2.5x40 | 160 | Z2--92 | 40 | ZS125-2-Ⅰ | 134.9 | 143 | |
| φ2.5x45 | 170 | JTZ82-4 | 45 | ZS125-4-Ⅰ | 69.71 | 148 | |
| φ2.5x50 | 180 | ZT3-72-4 | 30 | ZS145-9-Ⅴ | 122.8 | 173 | |
| φ2.5x60 | 168 | YCT355-4B | 75 | ZS165-7-Ⅱ | 99.96 | 222 | 鋁礬土煅燒窯 |
| φ3x48 | 360-480 | YCT355-4B | 75 | ZS145-7-Ⅱ | 100.4 | 170.6 | |
| φ3.1/2.5x78 | 216-240 | Z4—225-31 | 75 | ZS165-2-Ⅱ | 57.17 | 268 | |
| φ3x48 | 700 | ZSN4-280-21B | 110 | MSY56-28-Ⅱ | 28 | 244 | 窯外分解 |
| φ3x100.94 | 450 | ZSN4-280-21B | 90 | NZS995-90-Ⅵ-L | 90 | 526 | 多筒冷卻 |
| φ3.2x50 | 1000 | ZSN4-280-21B | 160 | MSY56-28-Ⅱ | 28 | 252.4 | 窯外分解 |
| φ3.2x52 | 600 | ZSN4-280-21B | 125 | ZSY1110-71BL | 71.54 | 275 | 預熱器窯 |
| φ3.3x52 | 1000 | ZSN4-280-11B | 125 | NZS995-40-Ⅵ-BR | 40 | 283 | 窯外分解 |
| φ3.5x52.5 | 1400 | Z2-112 | 180 | ZS177 | 79.22 | 360 | 窯外分解 |
| φ3.5x54 | 1500 | ZSN4-3156-092 | 220 | ZSY500-40-Ⅴ | 40 | 368 | 窯外分解 |
| φ3.6x70 | 490 | ZSN4-280-11B | 125 | ZS177-5-Ⅱ | 79.2 | 419 | 餘熱發電窯 |
| φ3.95x56 | 2000 | Z4-280-32BTH | 250 | ZSY560-40-Ⅰ | 40 | 417 | 窯外分解 |
| Φ4x28 | 90 | ZSN4-280-21B | 160 | ZSY500-71-Ⅳ | 71 | 300 | |
| φ4x60m | 2500 | ZSN4-355-09Z | 315 | ZSY630-35.5-Ⅰ | 34.6 | 523 | 窯外分解 |
| φ4.2x60m | 2800 | ZSN4-355-12 | 420 | ZSY710-35.5-Ⅰ | 35.5 | --- | 窯外分解 |
| φ4.3x60m | 3000 | ZSN4-355-12 | 375 | ZSY710-40 | 40 | 553 | 窯外分解 |
| φ4.8x75m | 5000 | ZSN4-400-92 | 630 | JH710-40 | 42 | 841 | 窯外分解 |
安裝與維護
機器的維護保養是一項極其重要的經常性的工作，它應與極其的操作和檢修等密切配合，應有專職人員進行值班檢查．
一.機器的維護
１、軸承破碎機的軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關係，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處
（１）轉動軸承
（２）軋輥軸承
（３）所有齒輪
（４）活動軸承、滑動平面．
２、新安裝的輪箍容易發生鬆動必須經常進行檢查．
３、注意機器各部位的工作是否正常．
４、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件．
５、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架上移動，以致發生嚴重事故．
６、軸承油溫升高，應立即停車檢查原因加以消除．
７、轉動齒輪在運轉時若有衝擊聲應立即停車檢查，並消除
二.安裝試車
1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。2、安裝時應注意主機體與水平的垂直。
3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固，如有請進行緊固。
4、按設備的動力配置電源線和控制開關。
5、檢查完畢，進行空負荷試車，試車正常即可進行生產。
