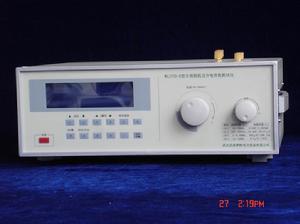

介電常數測量儀

概述

介電常數測量儀是最新一代通用、多用途、多量程的阻抗測試儀器。它以單片計算機作為儀器的控制、測量核心,真正實現了Q值的數位化,電容、電感、Q值、信號源頻率都在一個液晶屏上展示出來,採用特製介質損耗測試裝置和單位計算可以精確的計算出介質損耗及介電常數,在你操作時,再也不用去注意量程和換算單位。在任何頻率下,只要能找到諧振點,都能直接讀出電感、電容值,大大擴展了電感的測量範圍,而不再是固定的幾個頻率下才能測出電感值的大小。採用DDS數字直接合成方式的內部信號源,具有信號失真小,頻率精確、信號幅度穩定的優點,更保證了測量精度的精確性。另外還採用了標準頻率測試點自動設定,諧振點自動搜尋,Q值量程手動或自動轉換,自動穩幅等新技術,改進了調諧迴路,使得調諧測試迴路的殘餘電感減至最低,並徹底根除了老Q表在測量Q值時,讀數值在不同頻率時要加以修正的困惑,使得新Q表在使用時更為方便,測量值更為精確。
本儀器能在較高的測試頻率條件下,測量高頻電感或諧振迴路的Q值,電感器的電感量和分布電容量,電容器的電容量和自動測量損耗角正切值,電工材料的高頻介質損耗,高頻迴路有效並聯及串聯電阻,傳輸線的特性阻抗等。該儀器廣泛地用於科研機關、學校、工廠等單位。儀器遵從標準:《GB/T5594.4-1985》。

工作特性


1.Q值測量
a.Q值測量範圍:2~1023。
b.Q值量程分檔:30、100、300、1000、自動換檔或手動換檔。
c.標稱誤差

項 目


頻率範圍

20kHz~10MHz;

固有誤差

≤5%±滿度值的2%;

工作誤差

≤7%±滿度值的2%;

頻率範圍

10MHz~60MHz;

固有誤差

≤6%±滿度值的2%;

工作誤差

≤8%±滿度值的2%。

2.電感測量範圍:14.5nH~8.14H
3.電容測量:1~ 460

項 目


直接測量範圍

1~460pF

主電容調節範圍
準確度

30~500pF
150pF以下±1.5pF;
150pF以上±1%

註:大於直接測量範圍的電容測量見使用規則
4.信號源頻率覆蓋範圍

項 目


頻率範圍

10kHz~60MHz

頻率分段
(虛擬)

10~99.9999kHz
100~999.999kHz
1~9.99999MHz
10~60MHz

頻率指示誤差

3×10-5±1個字

5.Q合格指示預置功能
預置範圍:5~1000。
6.Q表正常工作條件
a.環境溫度:0℃~+40℃;
b.相對濕度:<80%;
c.電源:220V±22V,50Hz±2.5Hz。
7.其他
a.消耗功率:約25W;
b.淨重:約7kg;
c. 外型尺寸:(l×b×h)mm:380×132×280。
