儀器名稱

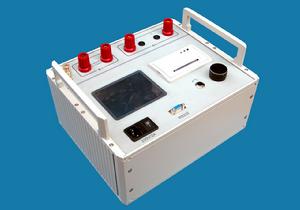

交流阻抗測試儀，全稱：發電機轉子交流阻抗測試儀。英文名稱：AC impedance Tester。
主要用途
主要用於測量各種同步發電機的轉子交流阻抗，並可兼做電力變壓器單相短路和空載特性試驗以及電壓互感器、電流互感器的伏安特性試驗
可迅速測量各種同步發電機轉子靜態、動態交流阻抗同步測量交流電壓、交流電流、有功功率、頻率等參數全漢字選單顯示，游標提示，界面友好，簡單直觀，操作方便完善的過壓、過流保護功能具有存儲和列印測試報告功能，存儲數據可保存10年以上，全功能不掉電日曆，時鐘，可做電力變壓器單相短路和空載特性試驗（阻抗量程範圍內），可做電壓互感器、電流互感器的伏安特性試驗（阻抗量程範圍內）。
概述
發電機轉子交流阻抗測試儀是經改進和提高，推出的增強型交流阻抗測試儀，使用“一鍵飛梭”技術（鏇轉滑鼠），操作方便！增加了顯示和列印交流阻抗特性曲線並能與PC機在線上實現數據下載和編輯測試報告的功能。該儀器採用最先進的超高速微處理器，功能更強大，性能更優越，使用更方便。具有工作可靠性高、操作簡便、測試精度高、小巧輕便等特點。目前在國內處於領先水平。
功能與特點
1、全自動採集、測量、顯示、存儲、列印所有測量參數和阻抗特性曲線（電壓、電流、阻抗、功率、頻率、設備編號、時間等）。
2.、超大量程，能全自動和手動測量所有發電機轉子交流阻抗及其特性曲線。
3、內置超大容量存儲器，可存儲6400 組測試數據，並可經標準工業通訊接口（RS232）上傳至PC 機，自動生成和編輯典型的測試報告，便於技術管理和存檔。
4.、具有完善的過壓、過流保護功能，其中過流過壓保護值是根據試驗參數的設定情況自動調整，既簡便又能確保被試設備的安全。
5、可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。
6.、自帶大螢幕圖形LCD，全中文選單界面，游標提示操作，簡單、方便；實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。
7、自帶微型印表機，可實時列印交流阻抗測試報告和交流阻抗特性曲線。 主要技術指標
1. 交流阻抗 0～999.999Ω 0.2級
2. 轉 速 0～3600.00r/min 0.2級
3. 交流電壓 0～600.00V 0.2級
4. 交流電流 0～120.00A 0.2級
5. 有功功率 0～72KW 0.2級
6．頻 率 45.00～75.00HZ 0.2級
7.工作電源 220±10％ 50HZ
8.體積 320×268×150mm
9.重量 5 kg
其它配套設備
1、超低諧波安全隔離型調壓器（用戶指定容量、輸出電壓）
2、無功補償裝置（用戶指定容量）
3、配合JGE-1電參數匹配器可測量水輪發電機的單個磁極的交流阻抗。
使用注意事項
1、儀器使用前，應認真閱讀產品使用說明書，掌握正確的使用方法。
2、試驗時正確接線。在檢查接線正確無誤、聯接可靠後方可通電。
3、在測試鉗的兩根導線中，稍粗的導線為電流線（I1、I2），稍細的導線為電壓線（U1、U2）。該儀器採用專用大電流快速接頭，插拔時應稍加鏇轉。
4、正確操作。測試時調壓器在測試點附近應均勻慢速升壓，確保數據採集的可靠性。
5、試驗中如出現保護動作，必須查明原因排除異常後方可繼續試驗，不可盲目操作，以免帶來不必要的損失。
