簡介

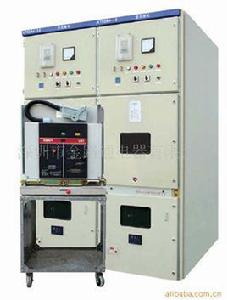

ABB中置櫃中置櫃(Centrally Installed Switchgear)的全稱為鎧裝型移開中置式金屬封閉開關設備，其分三層結構，上層為母線和儀表室（相互隔離），中間層為斷路器室，下層為電纜室。由於斷路器在中間層，所以稱為鎧裝型移開中置式金屬封閉開關設備，簡稱中置櫃。
結構原理
高低結構與等高結構
標準的中置櫃為高低結構，前側高度為2300mm，後側高度為1920mm；而等高結構前後高度一致。高低櫃的母線為品字形布置，儀表室為獨立結構，可拆卸；等高櫃母線為垂直一字形布置，儀表室與櫃體為一體結構。等高結構比高低結構有更大的安裝空間，也便於製作和運行維護。
接地開關後置與中置
中置櫃的接地開關有後置和中置兩種安裝方式。接地開關後置時，進行電纜施工或維護時，必須從中置櫃的前側下櫃門進入，不便於施工。中置櫃的前後門都要與接地開關進行“五防”聯鎖。接地開關中置時，電纜施工或維護從後側下櫃門進入。通常櫃的下部前後兩側用鐵板隔開，前側無帶電導體，後門與接地開關進行“五防”聯鎖。
優點
完善“五防”功能
中置櫃通過櫃體的傳動機構與斷路器手車的底盤車配合，實現電氣操作的“五防”功能。在一些新電氣條件和運行方式下中置櫃的部分“五防”功能已不能滿足要求，須改進“五防”功能。
接地開關閉鎖
中置櫃電力線路採用“手拉手”供電方式，且中置櫃內斷路器位於試驗位置時，出線側仍有可能從其他變電站供電過來。在合接地開關前須確保出線側無電，目前主要有三種閉鎖操作方式。
第一，採用驗電手車。在合接地開關之前，將斷路器手車拉出櫃外，然後推入驗電手車，在驗明確無電壓後合上線路接地開關。
第二，開門驗電。當斷路器處於試驗位置，且帶電顯示裝置檢測到線路無電壓，打開櫃門驗明確無電壓後，合上接地開關。
第三，依靠線路側帶電顯示閉鎖裝置的作用。只要線路側帶電顯示閉鎖裝置指示無電，閉鎖打開，即可進行合接地開關的操作。
方法一操作量很大，相當於不用驗電手車停電操作的兩倍，目前只有母線驗電和接地操作，採用專門的驗電手車和接地手車。方法二被部分電力部門採用，操作程式較複雜。
方法三是中置櫃目前採用較多的一種方式。在斷路器處於試驗位置時，只有當線路側無電，並且帶電顯示裝置有電且正常，閉鎖電磁鐵有電且正常，方可合接地開關。帶電顯示裝置或閉鎖電磁鐵任一發生故障或失電，都將無法進行合閘操作。目前尚未發生因帶電顯示裝置閉鎖故障而發生的帶電合接地開關事故。帶電顯示感測器故障或斷線時，會在帶電顯示器上通過指示燈反應出來。
保護裝置
簡介
適用系統：35KV及以下電壓等級的不接地、小電阻接地、消弧線圈接地、直接接地系統；
保護範圍：既可用於進線、出線等線路保護，也可用於、PT、主變後備保護、電動機、電容器、電抗器等設備保護；
保護功能：通用型，30餘種保護功能於一體，不分場合、需要什麼功能接什麼線；
測量功能：0.2級高精度專業測量、可對十餘種電氣參數進行測量；
操作迴路：自帶防跳、帶備自投、自保持功能；
產品外觀：100mm超薄金屬機身，較強抗電磁干擾能力，適用於KYN28等中置櫃；
特點
中置櫃微機保護裝置中置櫃微機保護裝置是集保護、測量、監視、人機接口、通信等多種功能於一體；專門針對開關櫃進行“單元化”設計，一台裝置即可完成開關櫃內所有的自動化功能，簡化了開關櫃二次設計和施工，代替了各種常規繼電器和測量儀表，節省了大量的安裝空間和控制電纜；此款保護為一款經濟型保護，電流的測量是通過保護CT輸入的電流來實現，並非專門的測量CT，這種測量適用於要求不高，單純用來監視電網參數的場合。
安裝步驟
a.按工程需要與圖紙標明,將開關櫃運至他們特定的位置,如果一排較長的開關櫃排列(為10台以上),拼櫃工作應從中間部位開始.
b.用特定的運輸工具如吊車或叉車,嚴禁用滾筒撬棍.
c.從開關櫃內抽出斷路器手車,另放別處妥善保管.
d.在母線隔室前面鬆開固定螺栓,卸下垂直隔板9.
e.鬆開斷路器隔室下面水平隔板19的固定螺栓,並將水平隔板卸下.
f.鬆開和移去底板16.
g.從開關櫃左側控制線槽移去蓋板1,2.右前方控制線槽板亦同時卸下.
h.在基礎上一個接一個安裝開關櫃,包括水平和垂直兩個方面,開關櫃安裝不平度不得超過2mm.
I.當開關櫃完全組合(拼接)好後,可用地腳螺釘將其與基礎槽鋼相連或用電焊與基礎槽鋼焊牢.
