下砂箱

介紹

下砂箱英文解釋：下模箱drag box

實際生產中，由於鑄件的大小、形狀、材料、批量和生產條件不同，需採用不用的造型方法，造型方法可分為手工造型和機器造型兩大類。手工造型按起模特點又可分為整模造型、分模造型、活塊造型、三箱造型、挖砂造型等。

1、整模造型

由一個整體模樣進行造型的方法稱為整模造型。造型時模樣全部放在一個砂箱內，分型面是平面。此方法適用於最大截面在一端，且為平面的鑄件。其優點是造型簡便，無錯箱，但整模造型僅適用於形狀簡單的鑄件。

2、分模造型

兩箱分模造型是把模樣沿最大截面處分為兩半，分別在上、下砂箱內造出型腔的造型方法，分型面也是平面。兩箱分模造型的鑄型簡單，操作方便，是套用最廣的造型方法。

3、挖砂造型和假箱造型

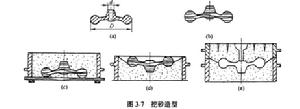

當鑄件的分型為曲面且模樣又不易分開製造時，可將模樣整體置於一個砂箱內造型，通常為下砂箱。挖砂造型時一定要挖到模樣的最大截面處，將下砂型中阻礙起模的型砂全部挖掉。挖砂型生產率低、對操作者的技術要求高，只適用於單件生產。如圖：

下砂型圖例
