簡介
PPP協定PPP（點到點協定）是為在同等單元之間傳輸數據包這樣的簡單鏈路設計的鏈路層協定。這種鏈路提供全雙工操作，並按照順序傳遞數據包。設計目的主要是用來通過撥號或專線方式建立點對點連線傳送數據，使其成為各種主機、網橋和路由器之間簡單連線的一種共通的解決方案。
點對點協定（PPP）為在點對點連線上傳輸多協定數據包提供了一個標準方法。PPP最初設計是為兩個對等節點之間的IP流量傳輸提供一種封裝協定。在TCP-IP協定集中它是一種用來同步調製連線的數據鏈路層協定（OSI模式中的第二層），替代了原來非標準的第二層協定，即SLIP。除了IP以外PPP還可以攜帶其它協定，包括DECnet和Novell的Internet網包交換（IPX）。
功能
1、PPP具有動態分配IP位址的能力，允許在連線時刻協商IP位址；
2、PPP支持多種網路協定，比如TCP/IP、NetBEUI、NWLINK等；
3、PPP具有錯誤檢測以及糾錯能力，支持數據壓縮；
4、PPP具有身份驗證功能。
5、PPP可以用於多種類型的物理介質上，包括串口線、電話線、行動電話和光纖（例如SDH），PPP也用於Internet接入。
幀格式
PPP的幀格式
| 7E | FF | 03 | 協定 | 信息 | FCS | 7E | |
| 位元組 | 1 | 1 | 1 | 2 | <=1500 | 2 | 1 |
PPP採用7EH作為一幀的開始和結束標誌（F）；其中地址域（A）和控制域（C）取固定值（A=FFH，C=03H）；協定域（兩個位元組）取0021H表示IP分組，取8021H表示網路控制數據，取C021H表示鏈路控制數據；幀校驗域（FCS）也為兩個位元組，它用於對信息域的校驗。若信息域中出現7EH，則轉換為（7DH，5EH）兩個字元。當信息域出現7DH時，則轉換為（7DH，5DH）。當信息流中出現ASCII碼的控制字元（即小於20H），即在該字元前加入一個7DH字元。
部分組成
封裝：一種封裝多協定數據報的方法。PPP封裝提供了不同網路層協定同時在同一鏈路傳輸的多路復用技術。PPP封裝精心設計，能保持對大多數常用硬體的兼容性，克服了SLIP不足之處的一種多用途、點到點協定，它提供的WAN數據連結封裝服務類似於LAN所提供的封閉服務。所以，PPP不僅僅提供幀定界，而且提供協定標識和位級完整性檢查服務。
鏈路控制協定：一種擴展鏈路控制協定，用於建立、配置、測試和管理數據鏈路連線。
網路控制協定：協商該鏈路上所傳輸的數據包格式與類型，建立、配置不同的網路層協定；
配置：使用鏈路控制協定的簡單和自製機制。該機制也套用於其它控制協定，例如：網路控制協定（NCP）。
為了建立點對點鏈路通信，PPP鏈路的每一端，必須首先傳送LCP包以便設定和測試數據鏈路。在鏈路建立，LCP所需的可選功能被選定之後，PPP必須傳送NCP包以便選擇和設定一個或更多的網路層協定。一旦每個被選擇的網路層協定都被設定好了，來自每個網路層協定的數據報就能在鏈路上傳送了。
鏈路將保持通信設定不變，直到有LCP和NCP數據包關閉鏈路，或者是發生一些外部事件的時候（如，休止狀態的定時器期滿或者網路管理員干涉）。
套用：假設同樣是在Windows98，並且已經創建好“撥號連線”。那么可以通過下面的方法來設定PPP協定：首先，打開“撥號連線”屬性，同樣選擇“伺服器類型”選項卡；然後，選擇默認的“PPP：Internet，WindowsNTServer，Windows98”，在高級選項中可以設定該協定其它功能選項；最後，單擊“確定”按鈕即可。
工作流程

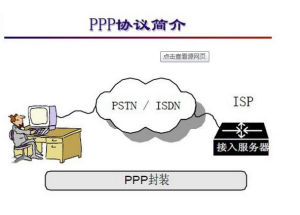

當用戶撥號接入ISP時，路由器的數據機對撥號做出確認，並建立一條物理連線（底層up）。
PC機向路由器傳送一系列的LCP分組（封裝成多個PPP幀）。
這些分組及其回響選擇一些PPP參數，和進行網路層配置（此前如有PAP或CHAP驗證先要通過驗證），NCP給新接入的PC機分配一個臨時的IP位址，使PC機成為網際網路上的一個主機。
通信完畢時，NCP釋放網路層連線，收回原來分配出去的IP位址。接著，LCP釋放數據鏈路層連線。最後釋放的是物理層的連線。
和HDLC的區別
最主要的區別
PPP是面向字元的，HDLC是面向位的。
特點
PPP協定是一種點——點串列通信協定。PPP具有處理錯誤檢測、支持多個協定、允許在連線時刻協商IP位址、允許身份認證等功能，還有其他。PPP提供了3類功能：成幀；鏈路控制協定LCP；網路控制協定NCP。PPP是面向字元類型的協定。
套用範圍
PPP是一種多協定成幀機制，它適合於數據機、HDLC位序列線路、SONET和其它的物理層上使用。它支持錯誤檢測、選項協商、頭部壓縮以及使用HDLC類型幀格式（可選）的可靠傳輸。
PPP提供了三類功能：
1成幀：他可以毫無歧義的分割出一幀的起始和結束。
2鏈路控制：有一個稱為LCP的鏈路控制協定，支持同步和異步線路，也支持面向位元組的和面向位的編碼方式，可用於啟動路線、測試線路、協商參數、以及關閉線路。
3網路控制：具有協商網路層選項的方法，並且協商方法與使用的網路層協定獨立。
認證方式
一種是PAP，一種是CHAP。相對來說PAP的認證方式安全性沒有CHAP高。PAP在傳輸password是明文的，而CHAP在傳輸過程中不傳輸密碼，取代密碼的是hash（哈希值）。PAP認證是通過兩次握手實現的，而CHAP則是通過3次握手實現的。PAP認證是被叫提出連線請求，主叫回響。而CHAP則是主叫發出請求，被叫回復一個數據包，這個包裡面有主叫傳送的隨機的哈希值，主叫在資料庫中確認無誤後傳送一個連線成功的數據包連線
常見問題
1）什麼是LCP？
鏈路控制協定（LCP)LCP建立點對點鏈路，是PPP中實際工作的部分。LCP位於物理層的上方，負責建立、配置和測試數據鏈路連線。LCP還負責協商和設定WAN數據鏈路上的控制選項，這些選項由NCP處理。
2）NCP是什麼？
PPP允許多個網路協定共用一個鏈路，網路控制協定(NCP)負責連線PPP（第二層）和網路協定(第三層）。對於所使用的每個網路層協定，PPP都分別使用獨立的NCP來連線。例如，IP使用IP控制協定(IPCP)，IPX使用NovellIPX控制協定(IPXCP)。
配置方法
基本配置
1，啟用pppRouterTest#configterminalEnterconfigurationcommands,oneperline.EndwithCNTL/Z.
RouterTest(config)#interfaceserial0/0
RouterTest(config-if)#encapsulationppp
RouterTest(config-if)#
2，地址配置命令
RouterTest(config-if)#ipaddress10.1.1.1255.255.255.0
PAP配置實例
Router(config)#hostnameRouterA
RouterA(config)#RouterBpassworditsasecret
RouterA(config)#interfaceAsync0
RouterA(config-if)#encapsulationppp
RouterA(config-if)#ipaddress10.0.0.1255.255.255.0
RouterA(config-if)#dialer-mapip10.0.0.2nameRouterB5551234
RouterA(config-if)#usernameRouterApassworditsasecret2
Router(config)#hostnameRouterB
RouterB(config)#RouterApassworditsasecret
RouterB(config)#interfaceAsync0
RouterB(config-if)#encapsulationppp
RouterB(config-if)#ipaddress10.0.0.2255.255.255.0
RouterB(config-if)#dialer-mapip10.0.0.1nameRouterA5551234
RouterB(config-if)#usernameRouterBpassworditsasecret2
CHAP配置實例
Router(config)#hostnameRouterA
RouterA(config)#RouterBpassworditsasecret
RouterA(config)#interfaceAsync0
RouterA(config-if)dialerin-band
RouterA(config-if)#encapsulationppp
RouterA(config-if)#pppauthenticationchap
RouterA(config-if)#ipaddress10.0.0.1255.255.255.0
RouterA(config-if)#dialer-mapip10.0.0.2nameRouterB5551234
RouterA(config-if)#usernameRouterApassworditsasecret2
Router(config)#hostnameRouterB
RouterB(config)#RouterApassworditsasecret
RouterB(config)#interfaceAsync0
RouterB(config-if)dialerin-band
RouterB(config-if)#encapsulationppp
RouterB(config-if)#pppauthenticationchap
RouterB(config-if)#ipaddress10.0.0.2255.255.255.0
RouterB(config-if)#dialer-mapip10.0.0.1nameRouterA5551234
RouterB(config-if)#usernameRouterBpassworditsasecret2
CHAP和PAP
Router(config-if)#pppauthenticationchappap
配置PPP回撥
使用壓縮
cisco支持的壓縮方法：
Predictor:先判斷數據是否已經被壓縮過。如果數據被壓縮過，則立即將其傳送出去，而不浪費時間對已經壓縮過的數據進行壓縮。
Stacker:一種基於Lempel-Ziv(LZ)的壓縮算法，對每種數據類型，只傳送一次有關其在數據流中的位置。接收方根據這些信息重新組織數據流。
MPPC:MPPC協定（RFC2118）讓cisco路由器器能夠與microsoft客戶端交換壓縮後的數據，它使用一種基於LZ的壓縮算法
TCP報頭壓縮：也叫VanJacobson壓縮，只用於壓縮tcp報頭。
配置壓縮
Router(config)#interfaceserial2
Router(config-if)#compress{predictor|stac|mppc}
Or
Router(config)#interfaceasync
Router(config-if)#iptcpheader-compression
Or
Router(config)#interfaceasync
Router(config-if)#iptcpheader-compressionpassive
該命令告訴路由器，僅當從對方那裡收到壓縮後的報頭後，才使用tcp報頭壓縮。
多鏈路PPP
通過使用多鏈路PPP,可以將多條連線捆綁成一條虛擬連線。
Router(config-if)#pppmultilink
Router(config-if)#dialerload-thresholdload[outbound|inbound|either]
命令dialerload-thresholload指定在什麼情況下將更多的B信道加入到MLP鏈路束中。當所有B信道的總負載超過指定的閥值後，撥號接口（BRI或PRI）將信道加入到多鏈路束中。
同樣，如果總負載低於閥值，將拆除B信道。
參數load是接口的平均負載，其取值為1（沒有負載）到255（滿載）。
參數outbound（默認值）指定計算負載時只考慮出站數據流；參數inbound指定只考慮入站數據流；either指定計算負載時，選擇出站負載和入站負載中較大的那個。
故障排查命令
debugpppnegotiation-確定客戶端是否可以通過PPP協商；這是您檢查地址協商的時候。
debugpppauthentication-確定客戶端是否可以通過驗證。如果您在使用CiscoIOS軟體版本11.2之前的一個版本，請發出debugpppchap命令。
debugppperror-顯示和PPP連線協商與操作相關的協定錯誤以及統計錯誤。
debugaaaauthentication-要確定在使用哪個方法進行驗證（應該是RADIUS，除非RADIUS伺服器發生故障），以及用戶是否通過驗證。
debugaaaauthorization-要確定在使用哪個方法進行驗證，並且用戶是否通過驗證。
debugaaaaccounting-查看傳送的記錄。
debugradius-查看用戶和伺服器交換的屬性。
