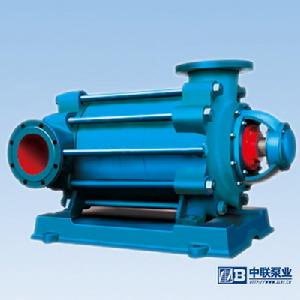

DM型礦用多級泵概述
DM型礦用多級泵供輸送固體顆粒含量不大於1.5%的中性礦水（粒度小於0.5毫米）及類似的其他污水，被輸送介質的溫度不大於80℃，適用於鋼鐵廠、礦山排水、污水輸送等場合
DM型礦用多級泵DM型礦用多級泵的性能範圍
流量Q：6.3~600m³/h
揚程H：17~850m
DM型礦用多級泵型號說明
100 D M16 * 3
100是泵進口直徑為100mm
礦用多級泵DM是礦用多級泵
16是泵單級設計點揚程為16m
3是泵的級數為3
DM型礦用多級泵結構說明
泵殼體部分主要由軸承體、前段、中段、後段、導葉等用螺栓聯接整體，前段吸入口中線與水平垂直，也可呈水平線。後段吐出中線與水平垂直，也可呈水平線。
轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分中葉輪是根據泵的級數而定。轉子由電機驅動，從電機端看，泵為順時針方向旋轉。
DM型礦用多級泵結構圖本型號泵採用滾動軸承，按型號不同而定，均不承受軸向力，泵在運行中應允許轉子部分在泵殼體中軸向遊動，不能採用向心球軸承。軸承內用鈣基黃油潤滑。
泵前段、中段、後段之間密封而均採用二硫化鉬潤滑脂密封，轉子部件部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已經影響泵的工作和性能時應該予以及時更換。
DM型礦用多級泵結構圖本泵採用填料密封或機械密封，在使用時，填料及機械密封的位置安防要正確，填料及機械密封的鬆緊程度必須適當，以流體能一滴一滴滲出為宜。
DM型礦用多級泵零件材質.
| 零件名稱 | D | DM | DF |
| 吸入、中、吐出段 | HT250 | ZGCr17Mo2-cur | 鑄鋼或鑄不鏽鋼 |
| 葉輪、導葉 | HT250 | KmTbCr15Mo3 | 鑄鋼或鑄不鏽鋼 |
| 軸 | 45 | 45 | 鉻鋼 |
| 半衡盤 | ZQA19-4 | ZGCr17Mo2-CuR | 鑄鋼或鑄不鏽鋼 |
