AT860D是一款專利技術無鉛防靜電熱風槍AT860D是一款專利技術無鉛防靜電熱風槍,其為安泰信公司生產的一款LED數顯高級熱風拔放台,此款熱風槍主要套用於各種電子行業及技工教學。

基本概況

AT860D是一款專利技術無鉛防靜電熱風槍,其為安泰信公司生產的一款LED數顯高級熱風拔放台,此款熱風槍主要套用於各種電子行業;熱塑膠焊接領域;電器維修;部件維護;各種PVC/PE/PP/PVDF等塑膠板材、管道、膜片材的現場焊接施工;廣泛套用於技工教學。

功能特點

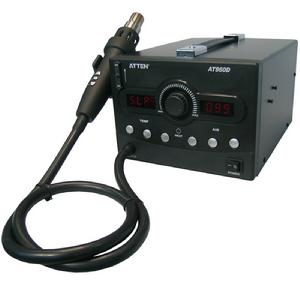

AT860D官方圖片 AT860D官方圖片

採用雙視窗LED數字顯示,可顯示各種設定參數,顯示直觀方便。顯示溫度值可在攝氏度與華攝度任意轉換,方便習慣使用。

數字式溫度校正、手柄按鍵設計、按鍵訊響、操作更簡單方便。

插卡式數據管理,避免操作人員隨意更改設定參數,保證操作安全。

採用進口發熱絲,熱風槍噴嘴型號與國際品牌想匹配,可根據要求選用不同噴嘴。

自動休眠,熱風焊台手柄擱置焊台托架上,機器將自動進入休眠,節省能源,延長發熱芯的使用壽命。

智慧型冷卻系統,工作完畢關閉電源開關,機器將自動延遲送風,直至發熱芯溫度降至100℃後自動切斷電源。

故障檢測顯示功能,當機器出現故障時,機器將發出報警提示。

出風口採用全新鏇風設計,讓熱風槍焊台的溫度更穩定。

熱風槍焊台手柄採用最新技術,不易燒壞,使用壽命長;手柄採用流線型設計,手感更方便舒適。

技術參數

電源輸入 220V/50Hz 110V/60H 客戶指定
整機功率 800W(MAX) 發熱560W (max) 氣泵(膜片式)40W
控溫範圍 150~500℃ 三位LED數碼管顯示範圍(0-550℃)
302~932℉
溫度單位 ℃/℉ 一位數碼管顯示
控溫精度 ±10℃ 靜態
校正範圍 ±50℃ 三位LED數碼管顯示,百位顯示符號位
-58℉~+122℉
設定存儲 三檔 設有1、2、3檔捷徑存取
風量範圍 020-099級 三位LED數碼管顯示
休眠待機 100℃ 手柄擱置焊台支架,溫度低於100℃時,顯示屏顯示“SLP”,進入休眠
212℉
冷風 099級 切斷加溫,風量最大
報警 不升溫 訊響 顯示H-E
溫度超高 ≥ 550℃訊響顯示S-E 切斷加溫
關機 正常關機 溫度低於100℃,整機斷電
包裝噴咀 1125、1126、1130、1170A
發熱絲 進口(AT860D)(800W)220V

包裝清單

設備主機:1台

熱風槍插卡:1塊

手柄組件:1組

手柄架:1個

電源線:1條

熱風槍說明書:1本

熱風槍噴咀:4個

保修卡:1張

安裝說明

安裝說明 安裝說明

新機器第一次使用時,必須安裝手柄支架,如下圖。

根據個人使用習慣,按圖所示選擇位置鏇緊四顆螺絲。

根據您的選擇,拆下機器左邊或右邊的兩顆固定手柄支架的螺絲。

把手柄支架的兩個安裝孔對上機器上的兩隻固定螺絲孔,鏇緊拆下的兩顆螺絲。

把手柄組件擱置在手柄架上,檢查是否適宜。

按鍵說明

溫度設定模式一 ※鍵 功能進入及數值確認 插卡SET標誌朝上插入卡槽,才能設定溫度。
▲鍵 數值遞增鍵(精確調整)
▼鍵 數值遞減鍵(精確調整)
調節鈕 調節左低/右高(快速調節)
存數據方式 1、2、3鍵 設定溫度完成,按該鍵保存為捷徑
取數據方式 正常工作時,按該鍵讀取設定溫度
溫度校正 ※鍵 功能進入及數值確認 插卡CAL標誌朝上插入卡槽,才能校正溫度。
▲鍵 數值遞增鍵
▼鍵 數值遞減鍵
風量調節 ▲鍵 數值遞增鍵 即時調節
▼鍵 數值遞減鍵
手柄按鍵 UP鍵 數值遞增鍵 同面板按鍵
DOWN鍵 數值遞減鍵
AIR鍵 按該鍵進行冷熱風切換 即時調節

參數設定

註:本機出廠溫度設定參數,是以風量設定在“080”級;風嘴套“1130”噴嘴,以噴嘴外“2mm”處所測得溫度值,如使用環境發生變化,可參照以下方法進行調整。

裝機上電

將熱風焊台接上電源,打開電源開關。

上電顯示狀態:

熱風焊台手柄沒放置在托架上,設定溫度值約3秒之後顯示實際溫度值,機器將以設定參數開始工作,首次使用以出廠設定參數工作(出廠設定:設定溫度, 350℃;設定風量,080級;校正值,0℃;溫度單位℃)。

熱風焊台手柄放置在托架上,單位顯示屏顯示單位符號,風量顯示屏顯示設定風量級別,溫度顯示屏顯示休眠狀態符號“SLP”,機器工作在休眠狀態。

註:在首次通電開機工作時,實際溫度可能會有幾次振盪。這是因為機器加熱功率大,機器調整所致,不影響使用,待溫度穩定後即可進行拆焊工作。

風量設定

在使用過程中,如需調整風量,按(面板)“▲,▼”鍵,或按(手柄)“▲,▼”鍵可調整風量的大小,本機風量設(020-099)級,在正常關機後將保存設定風量級。

溫度設定

本機提供以下方式設定溫度

快捷溫度提取

在使用過程中,輕按面板“1、2、3”鍵,即可改變當前設定溫度,出廠設定:① 200℃;② 300℃;③ 400℃。

溫度調節、存儲

插卡功能(SET)標誌與面板卡槽方向標誌一致,將插卡插入面板卡槽。按一下面板“※”鍵,符號位閃爍,表明進入了溫度設定狀態。鏇轉面板上鏇鈕可快速調節設定溫度,按面板“▲,▼”鍵,或按手柄“▲,▼”鍵可精確調整設定溫度值,鏇鈕與按鍵配合可快速精確調整。調整好設定數據,再按一下面板“※”鍵,確認並保存本次設定溫度,或輕按面板“1、2、3”鍵則將本次設定值保存為捷徑。設定完成,本機將以新設定溫度值工作。

註:設定過程中,連續超過10秒不按鍵,機器將自動退出設定狀態本次設定無效。

溫度單位轉換

為方便使用者,本機特設攝氏度與華氏度轉換功能。機器關機狀態下,插卡功能(SET) 標誌方向(同溫度調節相同)插入卡槽。按住面板“1”鍵,同時打開電源開關,機器發出“嘀”一聲,松鍵,單位符號“℃/F”轉換完成。溫度值及單位符以所設單位顯示,本次設定完成並保存。

溫度校正

本機在出廠時已經過嚴格溫度校正。如使用者在更換髮熱芯或使用不同噴嘴,需要重新校正溫度,可參照以下方法進行:

在冷機狀態下,選擇合適的溫度測量儀器,固定好測試探頭,開機。註:因噴嘴高溫灼熱,操作時應由專業人士進行。

插卡功能(CAL)標誌與面板卡槽方向一致,將插卡插入面板卡槽。輕按一下面板“※”鍵,進入溫度校正設定,此時溫度顯示屏顯示的是校正值(出廠為 000℃或032),單位顯示屏顯示“℃或F”,風量顯示屏顯示“At2”,表明進入了溫度校正狀態。按面板“▲,▼”鍵,或按手柄“▲,▼”鍵可修正校正值。調整好數據,再輕按一下面板“※”鍵,確認並保存本次校正值,設定完成,機器自動轉入正常工作狀態。

註:設定過程中,連續超過10秒不按鍵,機器將自動退出設定狀態本次設定無效。

工廠模式調整

此模式在出廠時已完成,一般無需調整,當使用者在校正調整後還偏差比較大的情況下才作此項調整,在作此調整時請將溫度校正值恢復成出廠狀態。

註:因噴嘴高溫灼熱,操作時應由專業人士進行。

在冷機狀態下,選擇合適的溫度測量儀器,固定好測試探頭。

插卡功能(CAL)標誌與面板卡槽方向一致,將插卡插入面板卡槽,按住面板“3”鍵,同時打開電源開關,松鍵

溫度顯示屏顯示250秒倒計時,單位顯示屏顯示秒單位“S”,風量顯示屏顯示“At1”,機器進入工廠調整模式。在此期間,機器進入恆溫過程。

當250秒倒計時結束,溫度顯示屏顯示當前鏇鈕所處位置值並閃爍,單位顯示屏顯示當前單位符“℃或 ”,此時鏇轉鏇鈕、按面板“▲,▼”鍵或按手柄“▲,▼”鍵輸入溫度計測試出的實際溫度值。數據輸入完成,輕按面板“※”鍵,確認並保存本次校正值,調整完成。

註:在倒計時狀態下,如機器斷電將退出本次操作。

冷風模式

本機提供冷風模式,方便使用者對電路板除塵。在需要時,使用者可按手柄“AIR”鍵進行冷熱風切換,在熱風狀態下,按手柄“AIR”鍵,機器將停止加溫,並且風量轉為“099”

級,溫度顯示屏顯示的是此時感測器所測的溫度值,在使用者認為該溫度下降至對所要除塵的器件無影響時,可進行除塵工作。在該模式下,風量最大,溫度不可調節,按“AIR”鍵重新恢復熱風工作模式。

註:因氣流是由氣泵產生,氣泵在工作時會產生熱量,在冷風模式下,吹出來的氣流會有一定的溫度。

休眠

在工作過程中,暫時不使用機器,只需將熱風焊台手柄放置在機器托架上,機器將進入休眠狀態,此時設定溫度為100℃/212 ,風量不變,溫度降至100℃時顯示屏顯示“SLP”,能更好的保護髮熱器件,延長機器使用壽命。再次拿起熱風焊台手柄機器恢復之前工作狀態。

關機

當工作結束,不需使用機器時,請關閉電源開關,此時系統將延時吹冷風,直至溫度降至100℃/212時,機器自動斷電。在此過程中,機器將保存最後使用設定溫度及風量。如在此過程中切斷機器供電,最後使用數據不保存,且過高的溫度有可能損壞發熱體。

故障檢測

本機設有故障自動檢測功能。如機器出現故障,不能正常工作時,可參照下述方法進行維修。

溫度顯示屏顯示“S-E”,並伴有訊響報警音,該報警音連續維持20聲結束,表明感測器斷或連結感測器的電路有故障,或溫度超出極限值。

風嘴無熱風,溫度顯示屏顯示“H-E”,數字閃爍並伴訊響有報警聲,該報警音連續維持20聲結束,表明發熱器件斷路或發熱器件供電電路有故障。

面板示意圖

AT860D AT860D

1.溫度顯示

2.溫度單位顯示

3.風量顯示

4.插卡卡槽

5.按鍵組

6.溫控指示燈

7.熱風輸出

8.溫度調節鏇鈕

9.電源開關

更換髮熱體

AT860D AT860D

更換髮熱體應切斷電源,並待發熱體冷卻後進行更換。

1.如圖,鬆開手柄上的三顆固定螺絲。

2.打開手柄上蓋,拔下風筒上的接地線取出風筒。

3.從PCB板上取下發熱體。

4.將新的發熱體插到PCB板上,注意發熱體要安裝到位。

5.按拆開時的相反程式回裝好手柄。

注意事項

1.熱風拆焊台出風口及周邊的溫度可能極高,應小心謹慎,謹防燙傷。

2.請保持出風口暢通,不能有阻塞物。

3.加熱手柄必須放置在手柄架上,決不能 放置工作檯面或其它地方,以防燙傷或發生意外事故。

4.工作完畢,必須把手柄放置在手柄架上, 讓機器自動冷卻至100℃以下(進入待機狀態)後才能關閉電源開關。

5.使用時出風口與物件之間距離最少是2毫米,以出風口計算。

6.不同的工作,應選用合適的風咀;使用 的風咀不同,溫度可能略有差別。

7.工作完畢後長久不用,請拔出電源插頭。

8.應小心輕放,勿使拆焊台強烈震動或敲 擊加熱手柄。

9.切勿在易燃氣體或其他易燃物質附近使用熱風拆焊台。

10.切勿手濕時或拆焊台潮濕時使用,以免 引起短路或觸電。

11.在一些區域,諸如牆面、天花板、地板、拱板或其它可能含有易燃物,如在這些區域使用,有可能引燃這些材料,而且有可能不會被輕易發現而導致財產損失及人員傷亡。當在這些區域工作時,儘量使熱風拆焊台做來回運動,在某一點 滯留或暫停會使板面及易燃材料燃燒。

12.兒童不知道電器產品的危險,請勿在兒童能夠觸及的場合使用或存放本產品。
