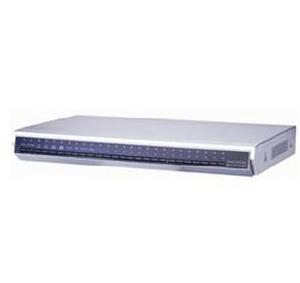

16畫面分割器的基本工作原理
採用圖像壓縮和數位化處理的方法，把幾個畫面按同樣的比例壓縮在一個監視器的螢幕上。有的還帶有內置順序切換器的功能，此功能可將各攝像機輸入的全螢幕畫面按順序和間隔時間輪流輸出顯示在監視器上(如同切換主機輪流切換畫面那樣)，並可用錄像機按上述的順序和時間間隔記錄下來。其間隔時間一般是可調的。16畫面分割器的功能
功能特點:◇NTSC/PAL雙視頻制式
◇英文語言選單
◇單畫面、二畫面、四畫面、八畫面、十六畫面、畫中畫顯示,順序切換
◇高解析度畫面質量,通道畫質獨立調整,並且通道可調
◇顯示畫面位置可調，並且通道可調,可任意編輯通道號
◇視頻移動報警，視頻丟失報警
◇螢幕位置可調整和報警時間長短可以設定
◇支持紅外遙控,含485雲台控制(可用於RS232控制畫面)
◇16畫面環通輸出功能(選購)
◇支持VGA輸出(選購)
16畫面分割器的功能及參數
視頻信號 | NTSC/PAL |
圖像更新率 | 60場/秒(NTSC), 50場/秒(PAL) |
解析度 | PAL制：720×576；NTSC制：720×480 |
視頻輸入 | 16*BNC, 1.0VP-P.75Ω |
視頻輸出 | 1*BNC, 1.0VP-P.75Ω |
錄像輸入/輸出 | 1*BNC, 1.0VP-P.75Ω |
視頻輸出形式 | 單畫面,二畫面,四畫面,八畫面,十六畫面,順序切換 |
尺寸 | 430（L）×310（W）×45（H）mm |
重量 | 2.8KG |
電源 | DC12V/4A |
畫面分割器套用：
1、適用於安防監控領域的畫面分割器，廣播系統專用用顯示2、視頻會議
3、工業生產及儀器儀表監控
4、指揮調度室
5、培訓與教學
6、商務交流中心
