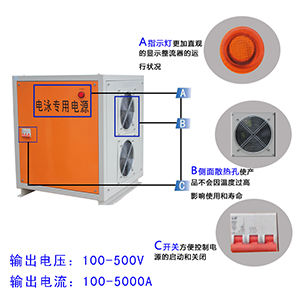

高頻電泳塗漆電源

高頻電泳塗漆電源的工作原理:

三相交流電源經整流變壓器形成電壓有效值相等,電氣上隔離,但有30°相位差的兩組三相電源送到兩組三相全控橋,經平衡電抗器實現12脈波整流,當電網頻率為50HZ時,輸出電壓的脈動頻率為600HZ,經濾波後使直流輸出的紋波指標達到電泳塗裝工藝的要求。

高頻電泳塗漆電源說明:
1、可滿足多種電鍍工藝實驗要求
採用PWM調製技術,產品具有波形選擇和自動換向功能。2、功能齊全操作方便
具有加熱、時間設定、空氣攪拌、溫度檢測、輸出無級可調、報警等功能。3、體積小重量輕攜帶方便
採用單相AC220V電壓輸入,配有多功能赫爾槽。4、可擴展通訊接口
根據客戶需求可擴展4-20mA、0-10V、0-5V等標準控制接口。根據客戶需求採取數位化控制LCD顯示或人機界面控制。

高頻電泳塗漆電源的特點:
1、根據電泳塗漆的特殊工藝,採用六相整流加濾波電抗器或十二相整流加濾波電抗器,使直流輸出的紋波指標達到塗裝生產線工藝所必須保證的低輸出紋波的要求。
2、對採用步進式浸入靜止電泳的生產線,在工件電泳過程中,往往要求直流電壓由低到高,分時、分段輸出,每段電壓和運行時間根據電泳工藝要求可分別設定。根據這一情況,本機增加了分段輸出電壓的功能。用戶可以方便的在裝置上自行設定每段電壓和時間(段數可有用戶確定,段內電壓可調)。用戶只要在一工藝過程開始發出指令(輸入一開關信號)電泳過程將自動分段生成。一次工藝過程結束,輸出電壓自動降至零伏,工作沒有電壓的情況下,脫離漆槽。
3、穩壓工作,限流截止:根據電泳漆工藝要求,正常工作時應處於穩壓工作狀態,方可保證漆膜厚度及附著力強度。但由於工件在輸送鏈上懸掛運動,有可能由於工件在入槽時不穩,造成電泳電流突增。為適應此種工作狀態,整流器的控制系統採用了電壓與電流雙閉環控制。當工件運行正常,電壓、電流在正常使用範圍內時,整流櫃處於穩壓工作狀態。在工作出現異常運行或由於其它原因造成輸出電流突然增大,系統立即轉入限流工作。既保證了塗漆生產工藝正常進行,又防止因過流而造成整流器故障。
4、主控板採用KDW-06型高抗干擾大功率數字電路觸發系統,具有很強的抗干擾能力。並具有控制精度高、穩定性好、運行可靠等特點。
5、本電源具有缺相、超溫、過流、過壓、短路等完善的保護及報警系統,在出現異常情況時,能有效地保護整機,把損壞限制在最小範圍內,同時發出聲、光報警,以利於維修人員能夠方便的判斷處理故障。

高頻電泳塗漆電源用途:
1.適合於金屬表面處理實驗室對各種電鍍,鋁氧化等工藝測試設備,對鍍液監測和分析,控2.制添加劑含量以及了解槽液電流密度等電鍍工藝的最佳選擇。
