二類：矽橡膠絕緣控制電纜

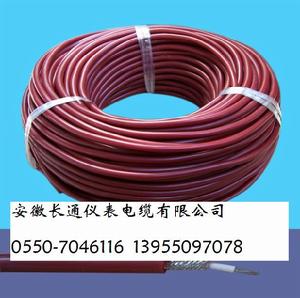

氟塑膠絕緣耐高溫控制電纜
一、適用範圍
本產品適用於交流額定電壓450/750V及以下電器儀表的連線線和自動控制系統的傳輸線，它與普通塑膠絕緣控制電纜相比，絕緣採用氟塑膠，產品具有比普通控制電纜更高的耐熱等級，具有耐油、防水、耐磨、耐腐蝕性氣體、耐老化、不燃燒等優異性能，主要適用於冶金、電力、石化等行業具有移動耐溫等特殊要求的場合。
二、使用特性
1、交流額定電壓：U0/U為450/750V。
3、電纜的敷設溫度應不低於：聚氯乙烯護套電纜0℃,矽橡皮護套電纜-20 ℃,氟塑膠護套電纜-20℃。
4、電纜允許彎曲半徑：無鎧裝層的電纜,應不小於電纜外徑的6倍；有鎧裝層的電纜或帶銅帶禁止結構的電纜,應不小於電纜外徑的12倍；有禁止層結構的軟電纜,應不小於電纜外徑的6倍。
三、型號及規格
1、電纜的型號及名稱如表1。
表1
| 型 號 | 名 稱 |
| KFF | 氟塑膠絕緣氟塑膠護套控制電纜 |
| KFFP | 氟塑膠絕緣氟塑膠護套銅絲編織禁止控制電纜 |
| KFFR | 氟塑膠絕緣氟塑膠護套控制軟電纜 |
| KFFRP | 氟塑膠絕緣氟塑膠護套銅絲編織禁止控制軟電纜 |
| KFV | 氟塑膠絕緣聚氯乙烯護套控制電纜 |
| KFVP | 氟塑膠絕緣聚氯乙烯護套銅絲編織禁止控制電纜 |
| KFVR | 氟塑膠絕緣聚氯乙烯護套控制軟電纜 |
| KFVRP | 氟塑膠絕緣聚氯乙烯護套銅絲編織禁止控制軟電纜 |
| KFV22 | 氟塑膠絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 |
| KFVP22 | 氟塑膠絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織禁止控制電纜 |
| KFVR22 | 氟塑膠絕緣鋼帶鎧裝聚氯乙烯護套控制軟電纜 |
| KFVRP22 | 氟塑膠絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織禁止控制軟電纜 |
| KFG | 氟塑膠絕緣矽橡皮護套控制電纜 |
| KFGP | 氟塑膠絕緣矽橡皮護套銅絲編織禁止控制電纜 |
| KFGR | 氟塑膠絕緣矽橡皮護套控制軟電纜 |
| KFGRP | 氟塑膠絕緣矽橡皮護套銅絲編織禁止控制軟電纜 |
| 註：產品根據用戶需要，可生產其它護層結構的電纜，也可生產阻燃、耐火型產品。 | |
2、電纜的標記如表2。
表2
| 項 目 | 代 號 | 說 明 |
| 阻燃特性 | ZR | 阻燃 |
| 系列代號 | K | 控制電纜 |
| 絕緣材料 | F | 氟塑膠（F46） |
| 護套材料 | F | 氟塑膠（F46） |
| G | 矽橡皮 | |
| V | 聚氯乙烯 | |
| 禁止材料 | P | 銅絲編織禁止 |
| 鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
| 導體結構 | A | 較硬導體 |
| B | 較軟導體 | |
| R | 多股絞合導體 |
四、技術要求
1、成品電纜導體直流電阻應符合GB/T 3956-1997的規定。
2、成品電纜經受交流50Hz、2.5kV/5min電壓試驗不擊穿。

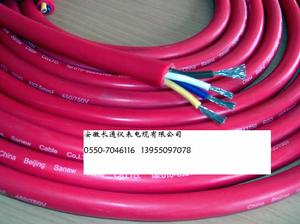

矽橡皮絕緣和護套控制電纜 一、適用範圍
本產品適用於交流額定電壓450/750V及以下移動或固定敷設用電器儀表連線線或信號傳輸，電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。
二、使用特性
1、交流額定電壓：U0/U 450/750V。
2、電纜導體長期允許最高工作溫度：180℃。
3、最低環境溫度：固定敷設-60℃，非固定敷設-20℃。
4、電纜安裝敷設溫度應不低於-20℃。
5、電纜允許彎曲半徑：非鎧裝電纜不小於電纜外徑的6倍。
三、型號及規格
1、電纜的型號及名稱如表1。
| 型 號 | 名 稱 |
| KGG | 銅芯矽橡皮絕緣和護套控制電纜 |
| KGGR | 銅芯矽橡皮絕緣和護套控制軟電纜 |
| KGGP | 銅芯矽橡皮絕緣和護套銅絲編織禁止控制電纜 |
| KGGRP | 銅芯矽橡皮絕緣和護套銅絲編織禁止控制軟電纜 |
| KGGRP1 | 銅芯矽橡皮絕緣和護套鍍錫編織禁止控制軟電纜 |
2、電纜的標記如表2。
表2
| 項 目 | 代 號 | 說 明 |
| 系列代號 | K | 控制電纜 |
| 絕緣材料 | G | 矽橡皮 |
| 護套材料 | G | 矽橡皮 |
| 禁止材料 | P、P1 | P：銅絲編織禁止 P1：鍍錫銅絲編織禁止 |
| P2、P3 | P2：銅帶禁止 P3：鋁塑複合帶禁止 | |
| 導體結構 | R | 多股絞合導體 |
3、電纜的規格如表3。
表3
| 型 號 | 額定電壓V | 導 體 標 稱 截 面mm | |||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
| 芯 數 | |||||||||
| KGG、KGGP | 450/750V | / | 2～61 | 2～14 | 2～10 | ||||
| KGGR | 4～61 | / | / | ||||||
| KGGRP、KGGRP1 | 4～61 | 4～48 | / | / | |||||
| 註：推薦的芯數為2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61芯。也可按用戶要求的芯數及截面生產。 | |||||||||
四、技術要求
1、成品電纜導體直流電阻應符合GB/T 3956-1997的規定。
2、成品電纜經受交流50Hz、3kV/5min電壓試驗不擊穿。
