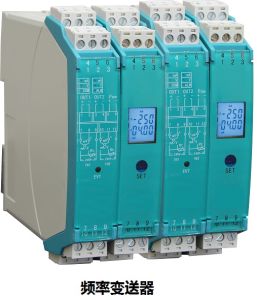

頻率變送器

概述

信瑞達頻率變送器

頻率變送器是一種將被測電量參數（如電流，電壓，功率，頻率，功率因數等信號）轉換成直流電流、直流電壓並隔離輸出模擬信號或數位訊號的裝置。產品符合國標GB/T13850-1998。深圳信瑞達電力設備有限公司的頻率變送器 頻率變送器是以單片機為核心，採用最新算法，實現交流電路頻率的精確測量；用於測量交流頻率，隔離變送輸出線性直流信號，輸送給遠程裝置，計算機，自動化控制系統等。

功能與用途

用途：用於測量交流頻率，隔離變送輸出線性直流信號，輸送給遠程裝置，計算機，自動化控制系統等
測量：單相，三相系統
輸入範圍：50±5Hz, 50±1Hz,50±0.5Hz,0~60Hz

信瑞達A43頻率變送器

　精度：±0.1%RO
輸出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模擬量信號
工作電源：AC220V±10%或AC/DC24~265V
外型尺寸：112（L）×65（W）×70（H）mm
安裝方式：35mm標準導軌、底座螺釘安裝

　常用規格實例

Model:LF-H2V1-A420-A2 ;
Class: ±0.2%
Input: 45~55Hz,100Vac, 50Hz;
Output:4~20mAdc
Aux.power:AC220V
描述：此型號為頻率變送器，45~55Hz工頻頻率信號輸入，輸出4~20mAdc, 工作電源AC220V
測量：單相，三相系統
輸入範圍：50±5Hz, 50±1Hz,50±0.5Hz,0~60Hz
輸出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模擬量信號
工作電源：AC220V±10%或AC/DC24~26

A1頻率變送器

*將被測交流電壓頻率隔離轉換成按線性比例輸出的單路標準直流電壓或直流電流；
*單片機技術、精準最新算法實現交流電路頻率的精確測量；
*優良的抗干擾能力和高精度性（0.2%）；
*電壓拔插端子接入、標準導軌（35mm）安裝；
*體積小、外型尺寸(mm)：95(L)×37(W)×32(H)；
*供電在11V~30V內通用*執行標準：GB/T13850-1998，IEC688：1992
*輸入範圍：0~10KHz(0~500V)內可選
*精度等級：≤0.2%.F.S
*溫度特性：≤50PPM/℃(0~50℃)
*整機功耗：≤0.3VA
*工作穩定性：年變化＜0.2%
*隔離耐壓：輸入/輸出/外殼間AC2.0KV/min*1mA
*絕緣電阻：≥20MΩ(DC500V)
*衝擊電壓：5KV(峰值)，1.2/50uS
*回響時間：≤300mS
*過載能力：2倍電壓連續
*工作環境：-10℃~50℃，20%~90%無凝露
*貯存環境：-40℃~70℃，20%~95%無凝露

選型指南A1

A﹍輸出形式： B﹍供電方式：
3：0~5V
2：12V±10%
4：0~20mA 3：15V±10%

信瑞達A1頻率變送器

5：4~20mA 4：24V±15%
6：1~5V
C﹍頻率電壓輸入範圍
選型示例1：LF-F11-54A1-0.2/0~10KHz(0~100V)
說明：該產品表示電壓等級0~100V、0~10KHz輸入量程、4~20mA輸出、24V供電、A1外型的頻率變送器

A43頻率變送器

*將被測交流電壓頻率隔離轉換成按線性比例輸出的單路標準直流電壓或直流電流；
*單片機技術、精準最新算法實現工頻交流供電頻率的精確測量；
*優良的抗干擾能力和高精度性（0.2%）；
*電壓端子接入、標準導軌（35mm）安裝；
*外型尺寸(mm)：75(L)×55(W)×120(H)；
*AC110V(220V)供電*執行標準：GB/T13850-1998，IEC688：1992
*輸入範圍：0~10KHz(0~500V)內可選
*精度等級：≤0.2%.F.S
*溫度特性：≤100PPM/℃(0~50℃)
*整機功耗：≤1.0VA
*工作穩定性：年變化＜0.2%
*隔離耐壓：輸入/輸出/外殼間AC2.0KV/min*1mA
*絕緣電阻：≥20MΩ(DC500V)
*衝擊電壓：5KV(峰值)，1.2/50uS
*回響時間：≤300mS
*過載能力：2倍電壓連續
*工作環境：-10℃~50℃，20%~90%無凝露
*貯存環境：-40℃~70℃，20%~95%無凝露

A43頻率變送器選型指南

A﹍輸出形式： B﹍供電方式：
3：0~5V
8：110V±20%

信瑞達A43頻率變送器

4：0~20mA 9：220V±20%
5：4~20mA
6：1~5V C﹍頻率電壓輸入範圍
選型示例1：LF-F11-54A1-0.2/0~10KHz(0~100V)
說明：該產品表示電壓等級0~100V、0~10KHz輸入量程、4~20mA輸出、24V供電、A1外型的頻率變送器

套用範圍

頻率變送器已廣泛套用於電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統，並且用於測量交流頻率，隔離變送輸出線性直流信號，輸送給遠程裝置，計算機，自動化控制系統。

技術參數

◆輸入及輸出
輸入電流：AC0~500V，頻率0～10Hz可選
◆吸收功率
≤0.22VA/220V
≤0.10VA/100V
◆過載能力
2倍連續
◆輸出信號：
DC0~5V、1~5V、0~20mA、4～20mA等
◆負載電阻
電流輸出：+12V、+15V輔助電源時RL≤270Ω
+24V輔助電源時RL≤600Ω
電壓輸出：RL≥2kΩ
◆性能指標
執行標準：GB/T 13850-1998、IEC688：1992
準確度：0.2%、0.5%
整機功耗：≤1VA
工頻耐壓：輸入/輸出/外殼間：AC2kV/min.1mA
絕緣電阻：≥20MΩ（DC500V）
衝擊電壓：5KV（峰值），1.2/50us
回響時間：≤300ms
儲藏條件：-40～70℃、20～95%（無凝露）
工作環境：-10～50℃、20～90%（無凝露）
安裝方式：DIN（35mm）導軌安裝及M4螺釘固定

　頻率變送器的正確使用

1. 變送器的安裝
變送器採用標準DIN35導軌卡式安裝，使用方便。
①把變送器固定卡槽下側勾在安裝導軌上；
②向上推動變送器並鏇轉使變送器上側卡口壓向卡軌，則變送器安裝卡軌上；
③從卡軌拆下時，按圖示向上推動並鏇轉提出變送器上側，即可將變送器取出；
2. 變送器出廠時，已按《產品標準》準確調定，用戶連線無誤後即可通電工作。接通電源後，紅色RUN運行指示燈應閃爍。 變送器對於輔助電源沒有特殊要求，多隻變送器可以共用一組電源。如購買市售穩壓電源時，要求該電源的隔離電壓≥2000VAC，直流輸出紋波<10mV。
3. 請嚴格按照變送器端子定義圖規定連線輸入輸出信號，否則變送器可能會損壞或輸出值會發生錯誤。
4. 對於需測試變送器的準確度，則應在如下條件下進行：
a) 精度為0.05級以上的標準信號源及0.05級以上的測量儀表；
b) 輔助電源：標稱值±0.5%，紋波≤5mV；環境溫度：25℃±5℃；相對濕度：RH(45～75)%；

注意事項

*注意產品標籤上的輔助電源信息，變送器的輔助電源等級和極性不可接錯，否則將損壞變送器；
*變送器為一體化結構，不可拆卸，同時應避免碰撞和跌落；
*變送器在有強磁干擾的環境中使用時，請注意輸入線的禁止，輸出信號應儘可能短。集中安裝時，最小安裝間隔不應小於10mm；
*本系列變送器內部未設定防雷擊電路，當變送器輸入、輸出饋線暴露於室外惡劣氣候環境之中時，應注意採取防雷措施；
*本產品採用阻燃ABS塑膠外殼封裝，外殼極限耐受溫度為＋85℃，收到高溫烘烤時會發生變形，影響產品性能。產品請勿在熱源附近使用或保存，請勿把產品放進高溫箱內烘烤；
*請勿損壞或者修改產品的標籤、標誌，請勿拆卸或改裝變送器，否則本公司將不再對該產品提供“三包”（包換、包退、包修）服務。

頻率感測器產品信息

頻率感測器採用光電隔離技術和F/V轉換技術，對電網或電路中的頻率信號進行實時測量，具有高精度、高隔離、低漂移、低功耗、寬溫度範圍等特點。本產品採用卡裝式結構，端子接線，安裝方便，適用於正弦波、非正弦波的頻率測量。
主要特點：
●光電隔離
●高精度變送（直流電流輸出）
●高可靠，低漂移
●微功耗
●阻燃外殼
45~55HZ或40~60HZ頻率感測器選型表及基本參數
產品型號WBF152U01WBF154U01
輸入範圍45...55Hz/40…60Hz（3.5V…500V）45...55Hz/40…60Hz（3.5V…500V）
輸出規格0…5V/0…10V4…20mA/0…20mA
輸出特性平均電壓平均電流
精度等級<0.2%<0.2%
負載能力5mA6V
溫度漂移150ppm/℃150ppm/℃
供電電源+12Vdc或+24Vdc+12Vdc或+24Vdc
靜態功耗<30mA<30mA
安裝採用35mmDIN卡軌裝採用35mmDIN卡軌裝
