產品概述

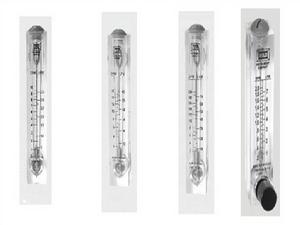

面板式有機玻璃轉子流量計是淮安森菱儀表有限公司獨立自行開發，流量計主要組成浮球、導桿、本體、外接等製成，有較好的耐腐性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，面板式有機玻璃轉子流量計可廣泛套用於淨水設備、化工、環保、石油、醫藥、食品等工業部門。還可用於實驗室等科學研究。特點
面板式有機玻璃轉子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形管及其在內可以上下移動的浮子。當流體自下而上流經錐形管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處於平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關係，浮子的位置高度可作為流量量度。使用方式
〔1〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便於對浮子的讀數，讀數時，視線與浮子應水平。〔一般標準：需用的最佳流量為流量計最大流量的50%-70%，儘量不要用到最高數。〕〔2〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔3〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設定緩衝器或定值器。
〔4〕流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
技術參數
| SLLZB-08面板式有機玻璃轉子流量計 | ||||
型號 | 流量範圍 | 介質 | 備註 | |
LZB-8 | LZB-0802M | 2-20l/h | 水 | 不帶閥 |
LZB-0804M | 4-40l/h | |||
LZB-0806M | 6-60l/h | |||
LZB-0810M | 10-100l/h | |||
LZB-0807M | 10-70GPH | |||
LZB-0802M-V | 2-20l/h | 帶閥 | ||
LZB-0804M-V | 4-40l/h | |||
LZB-0806M-V | 6-60l/h | |||
LZB-0810M-V | 10-100l/h | |||
LZB-0807M-V | 10-70GPH | |||
LZB-0801G | 0.1~1GPM | 不帶閥 | ||
LZB-08A01M-V | 1~10SCFH/0.5~5LPM | 空氣 | 帶閥 | |
LZB-08A02M-V | 2~20SCFH/1~10LPM | |||
LZB-08A04M-V | 4~40SCFH/2~20LPM | |||
LZB-08A08M-V | 8~80SCFH/4~40LPM | |||
LZB-08A10M-V | 10~100SCFH/5~50LPM | |||
LZB-08A20M-V | 20~200SCFH/10~100LPM | |||
| SLLZB-09面板式有機玻璃轉子流量計 | ||||
型號 | 流量範圍 | 介質 | 備註 | |
LZB-9 | LZB-0908M | 10~80 l/h | 空氣 | 不帶閥 |
LZB-0916M | 20~160 l/h | |||
LZB-0930M | 30~300 l/h | |||
LZB-0980M | 80-800 l/h | |||
LZB-0908M-V | 10~80l/h | 帶閥 | ||
LZB-0916M-V | 20~160 l/h | |||
LZB-0930M-V | 30~300 l/h | |||
LZB-0980M-V | 80~800 l/h | |||
SLLZB-10面板式有機玻璃轉子流量計 | ||||
型號 | 流量範圍 | 介質 | 備註 | |
LZB-10 | LZB-1001M | 0.1~1GPM/0.5~4LPM | 水 | 不帶閥 |
LZB-1002M | 0.2~2GPM/1~7LPM | |||
LZB-1005M | 0.5~5GPM/2~18LPM | |||
LZB-1001M-V | 0.1~1GPM/0.5~4LPM | 帶閥 | ||
LZB-1002M-V | 0.2~2GPM/1~7LPM | |||
LZB-1005M-V | 0.5~5GPM/2~18LPM | |||
LZB-10A04M | 0.4~4SCFM/12~120LPM | 空氣 | 不帶閥 | |
LZB-10A08M | 0.8~8SCFM/24~240LPM | |||
LZB-10A16M | 1.6~16SCFM/48~480LPM | |||
LZB-10A24M | 2.4~24SCFM/72~720LPM | |||
LZB-10A04M-V | 0.4~4SCFM/12~120LPM | 帶閥 | ||
LZB-10A08M-V | 0.8~8SCFM/24~240LPM | |||
LZB-10A16M-V | 1.6~16SCFM/48~480LPM | |||
LZB-10A24M-V | 2.4~24SCFM/72~720LPM | |||
| SLLZB-25面板式有機玻璃轉子流量計 | ||||
型號 | 流量範圍 | 介質 | 備註 | |
LZB-25 | LZB-2510M | 1~10 GPM/5~35LPM | 水 | 不帶閥 |
LZB-2516M | 2~16 GPM/4~60LPM | |||
LZB-2520M | 2~20 GPM/10~70LPM | |||
LZB-25A40M | 4~40 SCFM/7~70m3/h | 空氣 | ||
LZB-25A60M | 6~60 SCFM/10~100m3/h | |||
| SLLZB-40面板式有機玻璃轉子流量計 | ||||
型號 | 流量範圍 | 介質 | 備註 | |
LZB-40 | LZB-4035M | 4~35 GPM/12~120LPM | 水 | 不帶閥 |
LZB-4040M | 4~40 GPM/15~150LPM | |||
LZB-4010M-V | 1~10 GPM/5~35LPM | 帶閥 | ||
LZB-4016M-V | 2~16 GPM/4~60LPM | |||
LZB-4020M-V | 2~20 GPM/10~70LPM | |||
