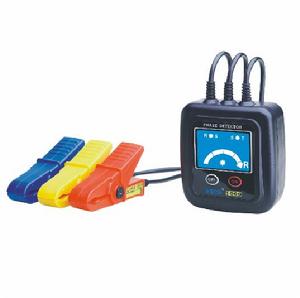

非接觸檢相器

非接觸檢相器（Non-contact inspection phase detector）完全脫離傳統的相序檢測方法，傳統的相序檢測是必須將三相電線的接線柱撥開，將相序表的三個裸露鱷魚夾或測試針連線到裸露的3條火線上，而ETCR1000採用鉗形非接觸感應式測量，不用撥開電線，無需接觸高壓裸露火線，直接將三個超感應高絕緣鉗夾分別夾住三相火線的絕緣外皮即可檢測相序，同時顯示三相電源相序的正相或逆相狀態。 非接觸型檢相器的3個超感應高絕緣鉗夾採用坡莫合金材料製作，坡莫合金具有很高的弱磁場導磁率，大大提高了檢測感應的靈敏性和可靠性。其顯示採用豪華寬大藍屏LCD，顯示一目了然。 非接觸型檢相器同時具有活線檢查、簡易檢電、火線識別、缺相判斷、斷線位置查找、線路檢修等功能。

技術規格

功能	檢相（正相，逆相）、活線檢查、簡易檢電、 缺相判斷、斷點查找、線路檢修
電源	DC3V 2節5號錳合金電池(R6P）， 連續使用時間約200小時
LCD尺寸	40mm×33.5mm；顯示域：38mm×26mm
LCD顯示模式	HTN豪華藍屏
活電範圍	AC70～600V，40～70Hz(正弦波連續輸入）
可鉗導線尺寸	外徑ø18mm（相當導線截面積120mm2）的絕緣電線
顯示	【正相】4個檢相燈和1個箭頭燈按順時針方向順次亮燈 【逆相】4個檢相燈和1個箭頭燈按逆時針方向順次亮燈 【活電】電壓設定範圍內R-S、S-T燈點亮 【缺相】R-S、S-T燈不亮 【斷路】R-S、S-T燈不亮
開機指示	開機後，LCD背光燈亮，開機指示燈亮
自動關機	開機約3分半鐘後，儀表自動切斷電源
儀表尺寸	寬高厚70mm×75mm×30mm
鉗夾引線長	0.5m
儀表重量	約180g（含電池）
工作溫濕度	-10℃～55℃；80%rh以下
存儲溫濕度	-20℃～60℃；90%rh以下
測量最高電壓	AC600V
絕緣強度	5.4kVrms
最大額定功率	100mVA
適合安規	EN61010-1：2001、EN61010-031：2002、污染等級2、 CAT Ⅲ(600V)、瞬間過電壓6000V

非接觸檢相器

產品特點

1、玲瓏機身、貼心設計、專利技術、國際領先

2、非接觸式! 被測電壓的上面進行檢相

3、無裸露金屬導體，保證絕對安全

4、夾住120mm2相當的被測電線即可

5、一鉗便知，省時快捷，提高生產力

6、HTN豪華藍屏LCD，動態顯示，三相電源的相序一目了然

7、超感應坡莫合金鉗夾，靈敏可靠

8、電線的活線檢查、簡易檢電、缺相判斷、斷點查找、線路檢修

9、自動關機,降低電池消耗

10超低功耗，連續工作約200小時。
