電子式多功能電能表

電子式多功能電能表

電子式多功能電能表是以專用雙向計量晶片為核心,採用大規模積體電路及SMT先進制造工藝,選用國際著名品牌長壽命元器件製造。

簡介

它融合了我司十多年智慧型化、高精度監測監控儀器儀表的製造和現場運行經驗,具有精度高、運行穩定性好、功能強、操作方便等特點,可準確、快捷地對各類電參數進行測量、記錄和分折。產品符合GB/T17883—1999、GB/T17882—1999、DL/T614—1997《多功能電能表》等國家標準以及行業標準,其通信符合DL/T645-1997《多功能電能表通信規約》的要求。

功能特點

★高可靠、低功耗、長壽命、寬量程、高精度★分時計量正反向有功、無功電能、四象限無功電能

★分時計量正反向有功、無功最大需量及發生時間

★復費率功能:可程式4種費率,20個時段,13套日時段表,4個時區及30個公共假日

★具有兩個RS485接口和一個紅外通訊接口

★具有參數自動輪顯功能,輪顯的參數及時間、順序可設定

★實時測量總及A、B、C各相的電壓、電流、有功功率、無功功率、功率因素及電網頻率

★具有失壓、失流、斷相、全失壓、停電、編程、電能清零、電錶上下電等事件記錄功能

★具有電量凍結和負荷曲線記錄功能

★有功和無功脈衝輸出、需量周期等秒信號輸出功能

技術指標

工作電壓:0.8Un~1.1Un(極限:0.7Un~1.2Un)

工作溫度:-25℃~+55℃(極限:-30℃~+65℃)

相對濕度:≤ 85%RH(極限濕度:≤ 95%RH)

電壓線路功耗:小於2W、10VA(每相)

起動電流:符合GB/T17883-1999及GB/T17882-1999要求

精度等級:1.0/2.0級(有功/無功)

接線方式:單相、三相三線、三相四線

參比電壓:3×57.5/100V;3×220/380V

電流量程:1.5(6)A、5(6)A、2.5(10)A、5(20)A、5(30)A、10(40)A、20(80)A

關鍵元器件

PCB板及表面裝貼元件採用特殊工藝處理,具有良好絕緣、防潮、防氧化特性。

計量晶片:ADE7758

電解電容:日本紅寶石(YXF)電容。

顯示器件:寬溫度、寬視角STN液晶·

採用阻燃ABS+PC外殼,防褪色鋁銘牌。

分類

※電子式單相有功電能表(標準型)

※電子式單相有功電能表(拉閘型)

※電子式單相有功電能表(防竊電型)

※電子式單相有功電能表(普通型)

※三相三線多功能電能表

※三相四線多功能電能表

※三相四線有功電能表(總計量型)

※三相四線有功電能表(分相計量型)

※三相三線有功無功組合式電能表

※三相四線有功無功組合式電能表

名詞解釋

有功電能表:

電能可以轉換成各種能量。如:通過電爐轉換成熱能,通過電機轉換成機械能,通過電燈轉換成光能等。在這些轉換中所消耗的電能為有功電能。而記錄這種電能的電錶為有功電能表。

無功電能表:

電工原理告訴我們,有些電器裝置在作能量轉換時先得建立一種轉換的環境,如:電動機,變壓器等要先建立一個磁場才能作能量轉換,還有些電器裝置是要先建立一個電場才能作能量轉換。而建立磁場和電場所需的電能都是無功電能。而記錄這種電能的電錶為無功電能表。無功電能在電器裝置本身中是不消耗能量的,但會在電器線路中產生無功電流,該電流線上路中將產生一定的損耗。無功電能表是專門記錄這一損耗的,一般只有較大的電單位才安裝這種電錶。

型號命名方式

(國家標準)

第一部分:類別代號:D :電能表  第二部分:組別代號:  第一字母 S:三相三線 T:三相四線 X:無功 B:標準 Z:最高需量 D:單相  第二字母F:復費率表 S:全電子式 D:多功能 Y:預付費  第三部分:設計序號:阿拉伯數字  第四部分:改進序號:用小寫的漢語拼音字母表示  第五部分:派生號 T:濕熱和乾熱兩用 TH:濕熱帶用 G:高原用 H:一般用 F:化工防腐用;K:開關板式 J:帶接收器的脈衝電能表  還標有①或②的標誌,①代表電能表的準確度為1%,或稱1級表;②代表電能表的準確度為2%,或稱2級表。  還標有產品採用的標準代號、製造廠、商標和出廠編號等。

電能計量單位

有功電能表kW · h

無功電能表kvar · h  字輪計度器視窗(液晶顯示視窗):  整數位和小數位不同顏色,中間小數點;各字輪有倍乘係數(無小數點時)多功能表液晶顯示有整數位和小數位兩位  準確度等級:  相對誤差,用置於圓圈內的數字表示  標定電流和額定最大電流:  標定電流(額定電流):標明於表上作為計算負載的基數電流值:I b  額定最大電流:電能表能長期正常工作,誤差和溫升完全滿足要求的最大電流值:Imax  額定電壓:  單相電能表標註: 220V  三相表有三種標註法:  a.直接接入式三相三線:3×380V  b.直接接入式三相四線:3×380/220V  電能表常數:電能表記錄的電能與轉盤轉數或脈衝數之間關係的比例數: r/kWh; imp/kWh  額定頻率:50Hz

發展歷程

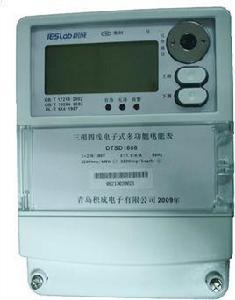

電子式多功能電能表 電子式多功能電能表

隨著我國經濟的飛速發展,各行各業對電的需求越來越大,不同時間用電量不均衡的現象也日益嚴重。為緩解我國日趨尖銳的電力供需矛盾,調節負荷曲線,改善用電量不均衡的現象,全面實行峰、平、谷分時電價制度,“削峰填谷”,提高全國的用電效率,合理利用電力資源,國內部分省市的電力部門已開始逐步推出了多費率電能表,對用戶的用電量分時計費。1995年4月,由國家計委、國家經貿委和電力工業部聯合在上海召開的全國計畫用電工作會議上決定,用3~4年時間,在全國各大電網內,有計畫、分步驟全面推行峰谷分時電價制度。總目標是各網轉移高峰電力 10~15%,全國實現轉移高峰電力 1000~2000萬千瓦,推行的範圍不僅是工業、商業用戶,而且對非工業、農業用電也要逐步實行。在有條件的地區,即已經實行一戶一表的居民用電區,也將有計畫的開發低谷用電,實行峰谷電價,以提高電能利用率,提高居民的用電質量。對電力用戶採用不同時段和不同計費標準。鼓勵低谷時段的電力消費。

1980年,河南地區首先提出了按峰、谷時間分段計量電能,以經濟手段促進合理、均衡、科學用電的建議,繼而開始進行了試點,通過幾年實踐,初步摸索了一些有參考價值的經驗。隨後,山西省利用簡易設備先後在一部分用電單位進行了聯合試點。1982~1985年,全國許多省市和地區也相繼實行了電能分時計量及與此相適應的新的收費制度,並取得了非常大的成效。一些大的電網局也把它作為技術改進的重要內容和開展科學用電的重要措施之一。至此,我國己跨進了用多種電價作為輔助管理手段和控制用電負荷的國家行列。

早期主產的第一代石英鐘控分時電能表。這種電能表通過導線連線石英鐘各種不同時段來分別驅動峰、谷電磁計數器,分別顯示出峰、谷電量及總電量,按總電量扣除峰、谷電量即為平常時段電量。由於這種分時計費電能表的可靠性較差。計時分段精度太低(最小分割為5min),易受干擾,時段調整也比較麻煩,使用功能單一,不能適應分時計費中的一些特殊要求,目前已基本淘汰停用。

第二代機電一體化結構的分時電能表。這種電能表採用1.0級感應系電能表機芯為基礎,採用紅外光電變換器,脈衝輸出和中央處理器(CPU),單片機電路,使用附帶的鍵盤編程或者紅外無線鍵盤來進行各種需求量、時鐘、時段、雙休日的設定,可保護本月最大需求量、上月最大需求量和本月峰、平、谷最大需求量顯示及存儲。帶有脈衝輸出及RS-232串列通信口,便於數據遠程傳送與監控。儀表性能比較精密可靠,功能可滿足我國現階段分時計費需求,生產工藝比較成熟,價格具有競爭力,是目前國內套用最為廣泛的一代產品。但是美中不足的是各生產廠家均為自行開發專用單片機,存在產品兼容性差,維修困難的缺點。這一系列產品常見的有DF68、DF93、DTF33、DF86、 DSF20、DIF-2、DF32、DTF864MRZ、DSD66等。

工作過程

當把電能表接入被測電路時,電流線圈和電壓線圈中就有交變電流流過,這兩個交變電流分別在它們的鐵芯中產生交變的磁通;交變磁通穿過鋁盤,在鋁盤中感應出渦流;渦流又在磁場中受到力的作用,從而使鋁盤得到轉矩(主動力矩)而轉動。負載消耗的功率越大,通過電流線圈的電流越大,鋁盤中感應出的渦流也越大,使鋁盤轉動的力矩就越大。即轉矩的大小跟負載消耗的功率成正比。功率越大,轉矩也越大,鋁盤轉動也就越快。鋁盤轉動時,又受到永久磁鐵產生的制動力矩的作用,制動力矩與主動力矩方向相反;制動力矩的大小與鋁盤的轉速成正比,鋁盤轉動得越快,制動力矩也越大。當主動力矩與制動力矩達到暫時平衡時,鋁盤將勻速轉動。負載所消耗的電能與鋁盤的轉數成正比。鋁盤轉動時,帶動計數器,把所消耗的電能指示出來。這就是電能表工作的簡單過程。

分類

電能表分為感應式和電子式兩大類:

電子式多功能電能表 電子式多功能電能表

感應式電能表採用電磁感應的原理把電壓、電流、相位轉變為磁力矩,推動鋁製圓盤轉動,圓盤的軸(蝸桿)帶動齒輪驅動計度器的鼓輪轉動,轉動的過程即是時間量累積的過程。因此感應式電能表的好處就是直觀、動態連續、停電不丟數據。

感應式電能表對工藝要求高,材料涉及廣泛,有金屬、塑膠、寶石、玻璃、稀土等等,對此,產品的相關材料標準都有明確的規定和要求,用低價的劣質材料代替標準規格的材料是影響電能表產品質量的主要問題之一,因此像大多數商品一樣,價格過低的商品不會有好的質量保證。

感應式電能表的生產工藝複雜,但早已成熟和穩定,工裝器具也全面配套。生產環境對溫度、濕度和空氣淨化度的要求較高。近十餘年來在杭州、寧波、溫州等地發展形成的電能表的材料和零部件市場具有相當的規模,形成鮮明的中國集約化大生產的特色,這也是那裡生產的電能表在市場上具有價格優勢的主要因素之一。

電子式電能表運用模擬或數字電路得到電壓和電流向量的乘積,然後通過模擬或數字電路實現電能計量功能。由於套用了數位技術,分時計費電能表、預付費電能表、多用戶電能表、多功能電能表紛紛登場,進一步滿足了科學用電、合理用電的需求。

電子式電能表在江蘇、浙江、深圳一帶的產量較高,這與電子產品集中在這一地區是一致的,也正是由於材料和零部件市場條件優越的原因,形成價格的競爭力。

目前從總體來看,感應式電能表與電子式電能表相比,電子式電能表生產的數量為多。感應式電能表國內已經停產。2.按測量電能的準確度等級劃分,一般有1級和2級表:1級表示電能表的誤差不超過±1%;2級表示電能表的誤差不超過±2%3.按附加功能劃分,有多費率電能表、預付費電能表、多用戶電能表、多功能電能表、載波電能表等:多費率電能表或稱分時電能表、復費率表,俗稱峰谷表,是近年來為適應峰谷分時電價的需要而提供的一種計量手段。它可按預定的峰、谷、平時段的劃分,分別計量高峰、低谷、平段的用電量,從而對不同時段的用電量採用不同的電價,發揮電價的調節作用,鼓勵用電客戶調整用電負荷,移峰填谷,合理使用電力資源,充分挖掘發、供、用電設備的潛力。屬電子式或機電式電能表;預付費電能表俗稱卡表。用IC卡預購電,將IC卡插入表中可控制按費用電,防止拖欠電費。屬電子式或機電式電能表;多用戶電能表一隻表可供多個用戶使用,對每個用戶獨立計費,因此可達到節省資源,並便於管理的目的,還利於遠程自動集中抄表。屬電子式電能表;多功能電能表集多項功能於一身。屬電子式電能表;載波電能表利用電力載波技術,用於遠程自動集中抄表。屬電子式電能表。

注意事項

使用電能表時要注意,在低電壓(不超過500伏)和小電流(幾十安)的情況下,電能表可直接接入電路進行測量。在高電壓或大電流的情況下,電能表不能直接接入線路,需配合電壓互感器或電流互感器使用。對於直接接入線路的電能表,要根據負載電壓和電流選擇合適規格的,使電能表的額定電壓和額定電流,等於或稍大於負載的電壓或電流。另外,負載的用電量要在電能表額定值的10%以上,否則計量不準。甚至有時根本帶不動鋁盤轉動。所以電能表不能選得太大。若選得太小也容易燒壞電能表
