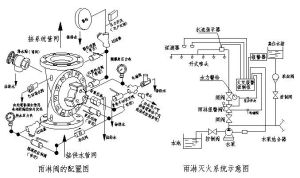

雨淋閥組主要由水源控制閥(蝶閥)、雨淋閥、手動應急裝置、自動滴水閥、排水球閥、供水側壓力表、控制腔壓力表等組成。當有火災發生時,消防控制模組聯動動作,打開電磁閥,通過控制腔的出口接通大氣壓,由於控制腔內進口的減壓裝置作用,使得控制腔內的壓力急劇下降,當控制腔內的壓力比供水壓力低到一定值時,作用在閥蓋底部向上的力大於槓桿作用在閥瓣上向下的力,雨淋閥的閥瓣被供水壓力打開,則水流入系統側進行滅火,控制腔內的壓力表由裝在保護區內的火災探測系統同時也就是雨淋閥閥瓣的驅動系統控制,它可以是電氣的、液壓的(濕式)、氣動的(乾式)。

1. 概述:適用於自動噴水滅火系統
2 定義:
通過電動、機械或其他方法進行開啟,使水能夠自動單方向流入噴水系統同時進行報警的一種單向閥
3 基本參數
1)額定工作壓力
雨淋報警閥的額定工作壓力應不低於1.2MPa。
雨淋報警閥與工作壓力等級較低的設備配裝使用時,允許將閥的進出口接頭按承受較低壓力等級加工,但在閥上必須對額定工作壓力做相應的標記。
2)公稱直徑
雨淋報警閥進出口公稱直徑為25mm, 32mm,40mm,50mm,65mm,80mm,100mm, 125mm, 150mm,200mm,250mm,300mm,閥座圈處的直徑可以小於公稱直徑。
4 技術要求
1)材料的耐腐蝕性能
(1)閥體和閥蓋應採用耐腐蝕性能不低於鑄鐵的材料製成,閥座材料的耐腐蝕性能應不低於青銅。
(2)要求轉動或滑動的零件應採用青銅、鎳銅合金、黃銅、奧氏體不鏽鋼等耐腐蝕材料製成。若用耐腐蝕性能差的材料製造時,應在有相對運動處加人上述耐腐蝕材料製造的襯套件。
2)雨琳報警閥的間隙要求
(1)除閥全開位置外,閥瓣組件與閥體內壁之間的間隙對於鑄鐵不應小於19mm,對於有色金屬或不鏽鋼不應小於9mm。
(2)閥在關閉位置,閥瓣組件與閥座內緣之間至少有3mm的半徑間隙。
(3)閥座的環形空間深度不應小於 3mm.
(4)軸與軸之間的徑向間隙不應小於0.125mm。
(5)閥瓣軸銷與閥體支承端面之間的軸向間隙不應小於0.125mm。
(6)閥體中對閥的開啟起主導作用的任何往復運動的導向零件,在活動件進入固定處的最小徑向間隙不應小於0.7mm,閥處於伺應狀態時,活動件與固定件的最小徑向間隙不應小於0.125mm。
(7)耐腐蝕的閥瓣導套、軸銷、軸承與其他黑色金屬零件之間的間距不應小於 3mm。
3)功能
(1)雨淋報警閥處於伺應狀態時,外力影響不應使閥門的啟動發生障礙。
(2)雨淋報警閥應能在0.14MPa到額定工作壓力範圍內的供水壓力下動作 。
(3)雨淋報警閥處於伺應狀態時,應防止水從供水側滲漏到系統側,或具有使滲漏水自動排出的設施。
(4)雨淋報警閥都應能通過手動和自動的方法進行操作。
(5)雨淋報警閥的啟動裝置動作以後,應在15S之內打開雨淋報警閥的閥瓣( 雨淋報警閥的公稱直徑超過200mm時,可在60s之內打開閥瓣)
(6)雨淋報警閥的啟動裝置為濕式引導噴頭管線時,其高度及距離的限制由供水壓力範圍從0.14 MPa到額定工作壓力來確定。
(7)雨淋報警閥在每一供水壓力下有一個啟動點壓力值,它用水柱高度( m) 來表示。濕式引導噴頭管線安裝的最大高度也用水柱高度( m) 來表示。其值等於啟動點壓力值除以安全係數1.5。
(8)當供水壓力為0.14MPa時,在報警日至少有0.05MPa的壓力來啟動報警裝置。
(9)雨淋報警閥應該具有當水進人系統側的管線達到閥瓣組件上面0.5m以上高度時,能使報警裝置發出聲響報警的設施。
5、施工、安裝要點
1)雨淋閥組宜安裝在安全且便於操作的明顯位置,距室內地面高度宜為1.2m。
2)兩側與牆的距離不應小於0.5m;正面與牆的距離不應小於1.2m,安裝報警閥組的室內地面應有排水設施。
6、執行標準
1)產品標準
《自動噴水滅火系統第5部分:雨淋報警閥》GB 5135.5-2003
2)相關標準圖
自動噴水與水噴霧滅火設施安裝》04S206
