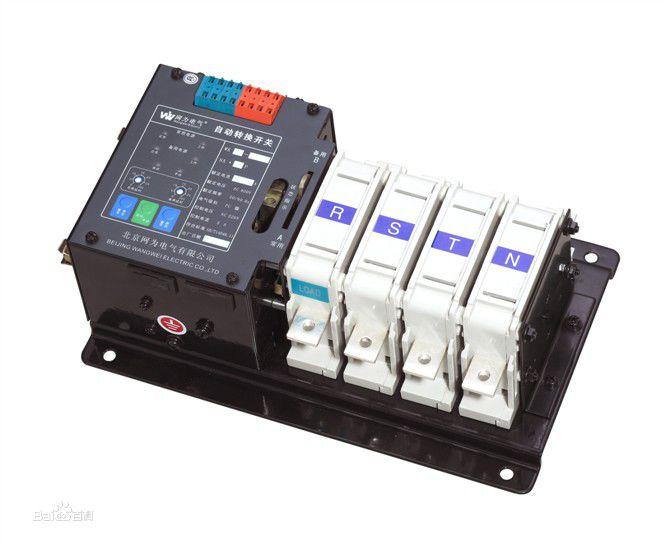

雙電源自動轉換開關

雙電源自動轉換開關

雙電源自動轉換開關,顧名思義它是在用電突然斷電時通過雙電源切換開關,自動連線到備用的電源上,使我們的運作不至於停斷,仍能繼續運作。雙電源自動轉換開關的用途,簡單來說就是一路常用一路備用,當常用電突然故障或停電時,通過雙電源切換開關,自動投入到備用電源上,(小負荷下備用電源也可由發電機供電)使設備仍能正常運行。最常見的是電梯、消防、監控上,銀行用的UPS不間斷電源也是,不過他的備用是電池組。

簡介

電源自動轉換開關(以下簡稱轉換開關) ,是由一個或幾個轉換開關電器和其它必需的電器組成,用於檢測電源電路,並將一個或多個負載電路從一個電源自動轉換到另一個電源的電器。是一種性能完善、安全可靠、自動化程度高、使用範圍廣的雙電源自動轉換開關 。

雙電源自動轉換開關 雙電源自動轉換開關

雙電源作規程

1、當因故停電,且在較短時間內無法恢復供電時,必須啟用備用電源。

步驟:

①切除市電供電各斷路器(包括配電室控制櫃各斷路器,雙電源切換箱市供電斷電器),拉開雙投防倒送開關至自備電源一側,保持雙電源切換箱內自備電供電斷路器處於斷開狀態。

②啟動備用電源(柴油發電機組),待機組運轉正常時,順序閉合發電機空氣開關、自備電源控制櫃內各斷路器。

③逐個閉合電源切換箱內各備用電源斷路器,向各負載送電。

④備用電源運行期間,操作值班人員不得離開發電機組,並根據負荷的變化及時調整電壓、廠頻率等,發現異常及時處理。

2、市電恢復供電時,應及時做好電源轉換工作,切斷備用電源,恢復市電供電。

步驟:

①按順序逐個斷開自備電源各斷路器,順序是:雙電源切換箱自備電源斷路器→自備電源配電櫃各斷路器→發電機總開關→將雙投開關撥至市電供電一側。

②按柴油機停機步驟停機。

③按順序,從市電供電總開關至各分路開關逐個閉合各斷路器,將雙電源切換箱自市電供電斷路器置於閉合位置 。

性能

1、採用雙列複合式觸頭、橫接式機構、微電機預儲能及微電子控制技術,基本實現零飛弧(無滅弧罩);

2、採用可靠的機械聯鎖和電氣聯鎖技術;

3、採用過零位技術;

4、具有明顯通斷位置指示、掛鎖功能,可靠實現電源與負載間的隔離,可靠性高,使用壽命8000次以上;

5、機電一體設計,開關轉換準確、靈活、可靠,電磁兼容好,抗干擾能力強,對外無干擾,自動化程式高;

6、全自動型不需外接任何控制元器件。

主要特點

外形美觀、體積小、重量輕。由邏輯控制板,以不同的邏輯來管理直接裝於開關內的電機,變速箱的動行操作來保證開關的位置。電機為聚氯丁橡膠絕緣濕熱型電機裝有安全裝置,在超出110℃濕度和過電流狀態時跳閘。在故障消失後即自動投入工作,可逆減速齒輪採用直齒齒輪。

新一代產品

概述

雙電源自動轉換開關是新一代產品。外觀美觀、質量可靠、壽命長、操作簡單 是由兩台三極或四極的塑殼斷路器及其附屬檔案(輔助、報警觸頭)、 機械聯鎖傳動機構、智慧型控制器等組成。分為整體式與分體式兩種結構。整體式是控制器和執行機構同裝在一個底座上;分體式是控制器裝在櫃體面板上,執行機構裝在底座上由用戶安裝在櫃體內,控制器與執行機構用約2m長的電纜連線。

特點

兩台斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護,徹底社絕了兩台斷路器同時合閘的可能性。該機構已獲國家專利產品。

WQ雙電源性能

1、智慧型化控制器採用單片機為控制核心,硬體簡潔,功能強大,擴展方便,可靠性高。

2、具有短路、過載保護功能,過壓、欠壓、缺相自動轉換功能與智慧型報警功能。

3、自動轉換參數可在外部自由設定。

4、具有操作電機智慧型保護功能。

5、本裝置帶有消防控制電路,當消防控制中心給一控制信號進入智慧型控制器兩台斷路器都進入分閘狀態。

6、留有計算機聯網接口,以備實現遙控、遙調、遙信、遙測等四遙功能 。

雙電源 雙電源

原理

雙電源自動轉換開關,顧名思義它是在用電突然斷電時通過雙電源切換開關,自動連線到備用的電源上,使我們的運作不至於停斷,仍能繼續運作。這種開關在我們生活的很多地方都有用到,許多公司和小區都有。 

雙電源自動切換開關電器主要用在緊急供電系統,將負載電路從一個電源自動換接至另一個(備用)電源的開關電器,以確保重要負荷連續、可靠運行。因此,常常套用在重要用電場所,其產品可靠性尤為重要。轉換一旦失敗將可能造成以下二種危害之一,其電源間的短路或重要負荷斷電(甚至短暫停電),其後果都是嚴重的,這不僅僅會帶來經濟損失(使生產停頓、金融癱瘓),也可能造成社會問題(使生命及安全處於危險之中)。因此,工業已開發國家都把自動轉換開關電器的生產、使用列為重點產品加以限制與規範 。
