防爆無火花型插銷
主要技術參數
工作電壓：AC220V、AC400V
工作電流：15A、30A、60A、100A、150A、200A、300A
機械壽命：1000次
接觸電阻：0.0008Ω
絕緣電阻：100MΩ
絕緣介電強度：2000V（220V）、2500V（400V）
防護等級：IP54
適用範圍
海拔高度不超過2000m
相對濕度不大於95%(+25℃)
環境溫度-20℃～+40℃
爆炸性氣體混合物場所：2區
爆炸性氣體混合物:ⅡA、ⅡB、ⅡC
產品特點
連線器在保持傳統產品安裝尺寸的基礎上，結構做了較大的改進，使之外型美觀，工作更加可靠，通過電流能力更大，安裝更加方便安全，尤其電纜連線方面具有既可焊接、也可壓接的特點，給用戶創造了極大的工作方便。
用途
15A-300AYT/GZ/YZ無火花型播送插頭插座系列產品套用在野外移動電站與纜及負載之間的電氣連線。廣泛使用在石油、化工、國防電力和交通運輸等領域。插頭、插座採用鋁合金外殼，電接觸件表面鍍銀和導線端接方式為壓接。具有插拔快捷，接線方便，電接觸可靠，良好的密封性和絕緣性，防水防塵抗沖防震、使用壽命長的特點。其符合BG3936.8-2003《爆炸性氣體環境用電氣設備第8部分“n”型電氣設備》標準。該系列產品經國家指定的防爆電氣產品質量監督檢驗測度中心檢驗合格防爆標誌為：ExnA11T4，取得防爆合格證和生產許可證。

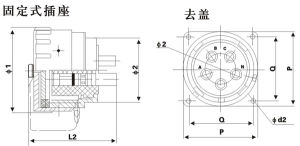

結構尺寸圖
防爆無火花插銷結構
