鋼帶糾偏監控裝置
鋼帶糾偏監控儀是專為有鋼帶的生產線設計生產的監測控制儀器。用於實時監測鋼帶的偏移位置，自動進行鋼帶糾偏控制，使鋼帶始終工作在正常狀態；實時監測鋼帶的張力，指導鋼帶張力的調整，防治鋼帶張力太大或太小，顯著提高鋼帶的使用壽命。
系統共有8部分組成
1、鋼帶糾偏監控儀主機。
主機是系統的管理控制中心，主要由計算機晶片、嵌入式軟體、2路應變模擬信道、6路光電耦合信道、4路功能輸入、3路控制輸出、鍵掃描、點陣液晶漢字顯示功能組成。主機安裝在主控制箱內。

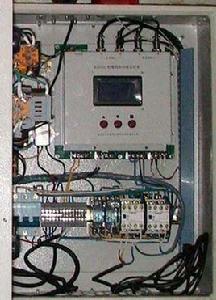

2、主控制箱。主控制箱內除主機外，還有電機正轉輸出繼電器和接觸器、電機反轉輸出繼電器和接觸器、報警驅動和聲光報警裝置、低壓電源、手動控制裝置。
3、機械頂推機構。機械頂推機構是自動糾正鋼帶跑偏的執行機構，由380V三相電機、渦輪減速機構、推桿和連線器、行程限位開關組成。
4、力感測器。力感測器是監測鋼帶張緊力（拉力）的探測器，2隻感測器分別監測左拉力和右拉力。
5、光電檢測器。光電檢測器共分左右2組，每組3對，監測鋼帶跑偏位置。
6、配電箱。配電箱內有380V三相配電及短路和過載保護裝置、鋼帶運行或停機的信號變換器。
7、工業計算機及軟體。如果需要連線鋼帶糾偏監控儀，將信息傳輸並顯示到控制室內，可以選擇工業計算機及軟體和RS485/USB匯流排接口卡。在同一個車間有多台鋼帶糾偏監控儀時，可以用一台工業計算機及軟體完成所有信息的交換與顯示。
8、RS485/USB匯流排接口卡。
工作原理
鋼帶糾偏監控儀是套用模擬電子技術、微計算機技術、電氣控制技術的智慧型化監測控制系統。
將機械頂推機構與鋼帶滾筒連桿裝配在一起，用機械頂推機構的運動帶動鋼帶滾筒做徑向運動，用以增加或減少鋼帶的張力，達到鋼帶糾偏的目的。
系統有2種控制方式：手動控制和光電控制。
系統有4種報警功能，鋼帶偏左報警、鋼帶偏右報警、拉力太大報警和拉力太小報警。系統報警時可以按鍵消音。只有解除報警後消音取消。有新報警時才重新報警。
系統有故障自檢測功能，可以檢測感測器故障和光耦故障。當感測器故障時，顯示故障信息，系統停止控制。只有1對光耦故障時，顯示故障信息，可以正常控制。當2對以上光耦故障時，顯示故障信息，系統停止控制。系統能夠檢測鋼帶停機信號，在鋼帶停機時，系統停止光電控制。
