變阻箱

變阻箱有旋鈕式和插入式兩種。通過改變接入電路定值電阻個數和阻值改變電阻大小的儀器。它們都是由一組阻值不同的電阻線裝配而成的。電位器其實就是滑動變阻器，其變阻範圍是連續的從0歐到某一較大值。

基本信息

• 中文名：變阻箱

• 優點：可以看到調節的電阻大小
• 缺點：只能調到整數倍最小度量值的電阻
• 原理：改變定值電阻個數和阻值改變電阻

原理

通過改變接入電路定值電阻個數和阻值改變電阻大小的儀器。變阻箱有旋鈕式和插入式兩種。它們都是由一組阻值不同的電阻線裝配而成的。調節變阻箱上的旋鈕或拔出銅塞，可以不連續地改變電阻的大小，它可以直接讀出電阻的數值。

電位器其實就是滑動變阻器，其變阻範圍是連續的從0歐到某一較大值。而旋鈕式變阻箱其變阻範圍是不連續的，只能是整數倍最小度量值的變化，一般從0.0歐到9999.9歐。

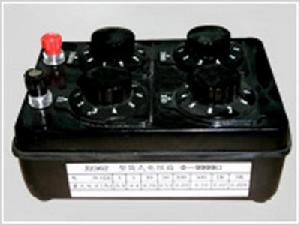

變阻箱

比較

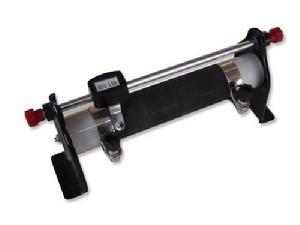

滑動變阻器

滑動變阻器

優點：可以在一定範圍內隨意調節電阻值。

缺點：不能看到電阻值的大小。

變阻箱

優點：可以看到調節的電阻的大小。

缺點：只能調到整數倍最小度量值的電阻值，不能調為非整數倍最小度量值的電阻。

變阻箱

使用

1.將旋紐標記對準的數字在乘以相對的倍數得出每個旋紐所接電阻值.

2.將各組電阻值相加得總電阻值(讀數).
