記錄儀選型表

記錄儀選型表

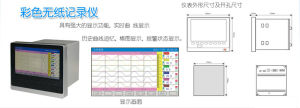

彩色/藍屏無紙記錄儀採用新型大規模積體電路，對輸入、輸出、電源、信號採取可靠保護和強抗干擾設計。12路萬能信號輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、毫伏等）。可帶18限報警輸出，12個變送輸出，RS232/485通訊接口，乙太網接口，微型印表機接口和USB接口，SD卡插座；可提供感測器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警狀態顯示。

記錄儀的發展

隨著國內儀表技術的越來越成熟，記錄儀的分類也越來越多。記錄儀根據列印種類來分：分為無紙記錄儀和有紙記錄儀，無紙記錄儀可通過隨身碟或CF卡來轉存記錄儀中的數據，再到電腦上，通過印表機來列印記錄的曲線和數據；有紙記錄儀可直接在現場列印，但是這個耗紙比較厲害，一般這些紙張都需要從廠家購買，一年的耗紙量就達到幾百元 甚至上千元，所以隨著科技的發展，有紙記錄儀逐漸的被無紙記錄儀給取代，但是由於某些特殊場合，必須要實時列印，才存在著一些市場。其中無紙記錄儀有可分為：RX200無紙記錄儀，RX200B無紙記錄儀，RX4000B無紙記錄儀，RX6000B無紙記錄儀，RX8000無紙記錄儀，無源壓力記錄儀，其中這些記錄儀又有彩色記錄儀和單色藍屏無紙記錄儀；有紙記錄儀分為R1000有紙記錄儀，攜帶型有紙記錄儀。國內記錄儀的快速發展，更多的用戶都選擇了國產記錄儀！

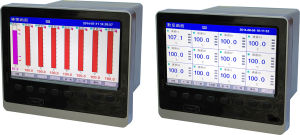

無紙記錄儀無紙記錄儀
RX200無紙記錄儀選型表
產品技術指標 RX200無紙記錄儀選型表
顯 示 器 3英寸128×64點陣式液晶屏。LED背光 RX 2 □ □ □ □ □ □ □ □ □
型號 型譜 說明
RX 2 設計序號
輸入規格 電壓：0~5V、1~5V、毫伏信號；
電流：0~10mA、4~20mA；頻率信號;
熱電偶：K、S、B、T、E、J；
熱電阻：Pt100、cu50		 01 1路輸入
02 2路輸入
03 3路輸入
外 形 H 橫式
V 豎式
報警觸點 00 無
01 1路報警輸出
輸出規格 4路可組態繼電器觸點輸出，觸點容量為3A、250VAC(阻性負載)，默認為常開觸點 02 2路報警輸出
03 3路報警輸出

運算功能		 0 無
B 批量控制
精 度 ±0.2%FS L 流量累積
記錄間隔 1~240秒連續可調 F 溫壓補償
存儲容量 4M H 熱量累積
採樣周期 1秒 C PID調節
通訊方式 RS232或RS485，波特率為1200bps~57.6kbps可選 M 後備手操

通訊方式		 T0 無
T1 RS-232通訊
T2 RS-485通訊
供 電 85VAC~265VAC、
DC24V±2V		 T3 RS-232列印

模擬輸出		 A0 無
A1 1路模擬輸出
工作條件 環境溫度：0~50℃；環境濕度：0~85%RH(無結露) A2 2路模擬輸出

配電輸出		 P0 無
P1 1路配電輸出
P2 2路配電輸出
尺 寸 外形尺寸：
160mm×80mm×125mm(橫式)
開孔尺寸：
152×76（橫式)		 P3 3路配電輸出

USB接口		 0 無
1 USB接口
供電方式 A AC220V
D DC24V

RX4000B無紙記錄儀選型表
產品技術指標 RX4000B多功能無紙記錄儀選型表
顯 示 器 5.6英寸TFT液晶顯示屏，高亮度，寬視角 RX 40 □B □ □ □ □ □ □ □
型號 型譜 說明
RX 40 設計序號
輸入規格 電壓：0~5V、1~5V、毫伏信號；
電流：0~10mA、4~20mA；頻率信號；
熱電偶：K、S、B、T、E、J；
熱電阻：Pt100、Cu50		 02 2路輸入
04 4路輸入
06 6路輸入
08 8路輸入
10 10路輸入
12 12路輸入
報警
觸點		 00 無
輸出規格 12路可組態繼電器觸點輸出，觸點容量為3A、250VAC(阻性負載)，
默認為常開觸點。		 02 2路報警輸出
04 4路報警輸出
06 6路報警輸出
08 8路報警輸出
10 10路報警輸出
精 度 ±0.2%FS 12 12路報警輸出
記錄間隔 分為1秒、2秒、4秒、10秒、30秒、1分鐘、10分鐘、30分鐘、60分鐘9檔 運算
功能		 0 無
L 流量累積
F 溫壓補償
存儲容量 16M 通訊
方式		 T0 無
採樣周期 1秒 T1 RS-232通訊
通訊方式 RS232或RS485，波特率有5種為可選，即1200bps、9600bps、19200 bps 、57600 bps 和115200bps T2 RS-485通訊
T3 RS-232列印
模擬
輸出		 A0 無
A1 1路模擬輸出
供 電 85VAC~265VAC、DC24V±2V A2 2路模擬輸出
工作條件 環境溫度：0~50℃；環境濕度：10~85%RH(無結露) A3 3路模擬輸出
A4 4路模擬輸出
配電
輸出		 P0 無
尺 寸 外形尺寸： 144mm×144mm×245mm
開孔尺寸：
138×138		 P1 1路配電
P2 2路配電
P3 3路配電
CF卡
接口		 0 無
1 帶CF卡接口
轉存方式 CF卡（功能同隨身碟） 供電
方式		 A AC220V
D DC24V

RX8000無紙記錄儀選型表
產品技術指標 RX8000無紙記錄儀選型表
顯 示 器 10.4英寸640×480點陣TFT彩色液晶顯示屏，CCFL背光，寬視角 RX 80 □ □ □ □ □ □ □ □
型號 型譜 說明
RX 04 4路輸入
08 8路輸入
輸入規格 電壓：0~5V、1~5V、毫伏信號；
電流：0~10mA、4~20mA；
頻率信號；
熱電偶：K、S、B、T、E、J；熱電阻：Pt100、Cu50		 12 12路輸入
16 16路輸入
20 20路輸入
24 24路輸入
28 28路輸入
32 32路輸入
記憶體
容量		 A 8M
輸出規格 16路可組態繼電器觸點輸出，觸點容量為3A、250VAC(阻性負載)，默認為常開觸點 B 32M
C 64M
D 96M
報警
觸點		 00 無
08 8路
精 度 ±0.2%FS 16 16路
記錄間隔 1~240秒連續可調 通訊 T0 無
存儲容量 8M、32 M、64 M、96 M T1 RS-232通訊
採樣周期 1秒 T2 RS-485通訊
通訊方式 RS232或RS485，波特率為1200bps~19.2kbps可選 模擬
輸出		 A0 無模擬輸出
A1 2路模擬輸出
A2 4路模擬輸出
供 電 85VAC~265VAC
DC24V±2V		 A3 6路模擬輸出
A4 8路模擬輸出
工作條件 環境溫度：0~50℃；環境濕度：0~85%RH(無結露) A5 10路模擬輸出
配電
輸出		 P0 無配電輸出
P1 4路配電輸出
P2 8路配電輸出
尺 寸 外形尺寸：290mm×290mm×260mm
開孔尺寸：
281×281		 P3 12路配電輸出
P4 16路配電輸出
P5 20路配電輸出
USB 0 不帶USB接口
1 帶USB接口
供電
方式		 A AC220V
D DC24V
