硫化氫分析儀

硫化氫分析儀可以用來時時檢測石油、化工領域裡硫化氫的濃度,以確保工人的安全!
硫化氫分析儀硫化氫/總硫線上氣體分析儀;
加拿大生產的這款分析儀用於檢測硫化氫/總硫含量,具有很高的可靠性和穩定性。主要套用在天然氣,化工工藝流程中的特殊氣流,冷凝物和LPG行業
產品特徵:
硫化氫/總硫線上分析儀可以根據用戶設定的單位來顯示H2S的濃度值(ppb, ppm,
立特電子硫化氫分析儀
grams, %, m/g3),標定可以通過操作界面來手動完成或者也可選擇自動標定。331型硫化氫/總硫線上分析儀可以匹配多種樣氣預處理系統,還可用於各種各樣的實際運用中,比如高濃度的H2S或者總硫濃度等等。
硫化氫/總硫線上分析儀是以微處理器為基礎的智慧型型分析儀表,可以對氣體分析過程進行自動控制、檢測、數據處理和存儲,以及與完成其它系統通信。同時具有自診斷功能,檢測分析儀內部的各種參數和故障,並將診斷信息上傳至控制系統中。
硫化氫/總硫線上分析儀採用醋酸鉛紙帶檢測原理,其方法是:只有硫化氫才會與醋酸鉛反應,使紙帶著上褐色,從而排除了其他干擾。硫化氫的含量直接與醋酸鉛紙帶上顏色的變化成正比。迄今為止,這是各種測量硫化氫濃度方法中最可靠,最精確,最簡便的方法。檢測公式如下:Pb(Ac)2+H2S=PbS+2HAc 在一定時間內,儀器傳送一段紙帶。根據樣品的含量,紙帶顏色變深的速率與工藝氣中硫化氫的含量成正比。
總硫檢測原理:
在硫化氫分析儀的基礎上附加一個氫化反應爐,樣氣與氫氣混合後,在反應爐中加熱至900℃-1200℃左右,所有含硫化合物均轉化成H2S 。從而檢測總硫濃度。
檢測公式如下:R-S + H2 +heat→R-H + H2S
醋酸鉛紙帶系列分析儀,是滿足日益增長的低含量工藝氣及實驗室氣體
硫化氫分析儀
的第三代產品。其中主要的部分如下:

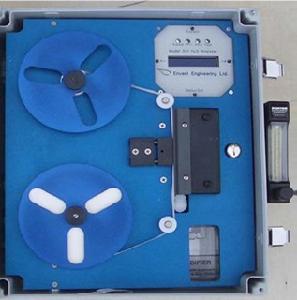

紙帶傳送:該分析儀採用一個紙帶盤,可以裝入350英尺的醋酸鉛紙帶。微處理器控制步進馬達傳動紙帶。在防爆型分析儀器中,馬達裝在防爆箱內,用一根軸與防爆連線器相連。軸與萬能連軸器裝在一起,以解決對準問題。在普通用途的分析儀內,馬達就裝在紙帶盤中。
樣品氣室:樣品氣室有一個可移動的小孔,小孔可以改變,以適應不同氣體的濃度。通常氣體濃度越高,孔越小。此孔限制了硫化氫與紙帶的反應量。
光檢測器為矽光二極體,將顏色深淺轉換為電子信號,並在感測器板上放大0-250mV的信號。這個信號在微處理器上定標,系統採用一單光發射二極體(紅)作為光源照射在紙帶上。
校準:每次紙帶傳送時,系統都自動回零,因此每3到4個月才做一次校準。
用戶系統:
經嚴格控制的工廠環境保證了醋酸鉛紙帶的高質量,保證了產品的一致性。所有的紙帶在處理之後都要清潔,以最大限度減少由於灰塵造成的問題。採用我們的紙帶,分析儀可工作的更加清潔更加穩定。
沒幹擾
無色反應物
靈敏度可達ppb
線性回響
系統軟體:
硫化氫/總硫線上分析儀提供了一套完整的軟體分析系統,用戶可以有Windows作業系統下安裝配套的軟體,同時通過I/O接口與筆記本電腦相連,軟體會自動尋找I/O接口中的新設備。當SF軟體安裝成功後,用戶就可以輕鬆的通過該軟體來設定分析儀內部的各種系統參數,主要包括設定硫化氫報警點,分析儀的自動標定方式,LCD螢幕的顯示內容,取樣的時間,故障分析等等。
技術參數:
電源:12-24VDC@小於3W.1000-240VAC,50-60Hz
電氣等級:Class1, Div2 Grps A,B,C&D, 所有系統的設計都滿足CSA的標準.
環境溫度:0--+50C° (其它要求請諮詢工廠)
檢測範圍:0-50ppb, 0-100ppm. (高濃度H2S樣氣需要額外配置稀釋處理系統,0-100%)
回響時間:T90<20S
精度:1.5%讀數
重複性:1%
輸出:2線制4-20MA。 RS485-RS232通訊接口。 5amp SPDT報警繼電器(報警一,報警二,缺紙報警,故障報警)。獨立的驅動接口( 自動標
定,總硫含量,氣流切換,電磁閥)

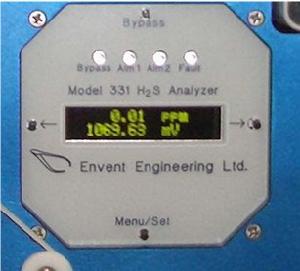

顯示:2行16字元的LCD顯示,帶背光,滾動式選單。
可選設備:
總硫反應爐:轉換所有含硫混合物到H2S,從而測量總硫度。
自動標定:允許使用者可以定時或使用外部開關來啟動標定。
流路轉換:允許在H2S和總硫兩路通道之間轉換。
稀釋器:通過稀釋可以測量100ppm以上的H2S含量,稀釋工具包括稀釋流量計、稀釋滲透膜、或色譜噴射閥。
液氣分離:液氣分離系統能夠將H2S從液態的碳氫化合物中分離出來。
