直流電流互感器
正文

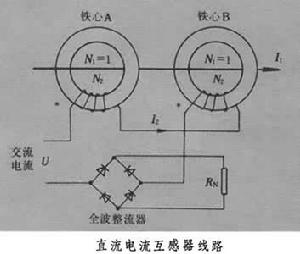

用於直流電流量值變換的互感器。它利用鐵心線圈中鐵心受直流和交流電流共同磁化時的非線性和非對稱性,通過整流電路,將通過線圈的直流大電流按匝數反比變換成直流小電流。主要用於測量直流大電流,也在整流系統中用作電流反饋、控制和保護元件。與分流器(見電流表)比較,它的電能損耗低並具有隔離作用。常用的直流電流互感器的線路如圖。圖中A與B是兩個相同但各自獨立的鐵心。直流大電流I1流過兩個初級繞組(即圖中的穿通導線,相當於初級N1=1匝),兩鐵心上的次級繞組均為N2匝,以相反極性串接,由正弦波交流電源供電。隨著電源電壓極性交替變換,兩鐵心將輪流處於深飽和與非飽和狀態。在理想條件下,電源電壓U與負載電阻Rx上電壓之差,由非飽和鐵心上的次級繞組承擔,並有N1I1=N2I2或I1/I2=N2/N1(I2為次級電流),即I2和I2與匝數有反比關係。I2經整流後,可用直流電流表讀出,或利用負載電阻Rx上的電壓降計算出。20世紀30年代後,由於用了附加的補償繞組,使直流電流互感器的準確度提高到 0.1級。隨著電子器件的發展,利用鐵心磁通中的偶次諧波分量,經過放大、反饋形成自動補償式的零磁通直流互感器,其誤差低於0.01%。
