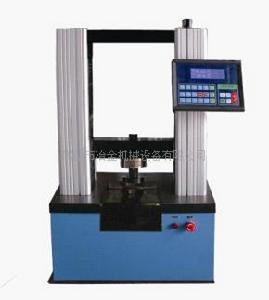

球團抗壓強度測定儀

3、測試速度：1-100mm/min 4、測壓精度：≤0.05%FS 6、行程精度：±0.01mm

一，概述
球團抗壓強度測定儀，是按GB/T14201-93[鐵礦球團抗壓強度測定方法]標準和有關標準由我公司自行開發研製。該機為門式結構，外型美觀，技術先進，操作方便，質量可靠。還可對各種有色、黑色金屬材料和塑膠、橡膠、皮革等非金屬進行測力試驗。是檢測各種材料力學性質的理想設備之一。
二，結構

試驗機由機體、機械傳動系統、測力控制系統、調速系統、記錄系統與夾具組成。機體由底座和立柱組成，傳動絲桿裝在立柱內，機械傳動系統、電器、調速系統和電機裝在底座內。智慧型型控制系統和微型印表機裝在立柱側面的控制箱內測力感測器安裝在移動橫樑的底面，光電編碼器裝在機器立柱頂部。上、下壓盤分別與感測器和工作檯連線。微機型配備品牌電腦，測試過程和結果在液晶顯示屏顯示曲線，按照國標計算結果數據。
三，工作原理
試驗機各部分進入試驗準備狀態後，按“啟動”鍵後電機通過減速器使傳動絲桿轉動，帶動移動橫樑移動給試驗件施力，此時壓力感測器和光電編碼器將信號輸入微型計算機，。試驗完成後可通過印表機列印出試驗結果數據經計算機處理後液晶屏顯示出來，試驗數據被自動記錄，分組試驗時自動記錄各次試驗數據並由計算機計算本組試驗全部的平均值。
四，主要技術指標1、測試最大負荷：10KN
2、試驗力測量準確度：±1%；
3、測試速度：1-100mm/min可調
4、測壓精度：≤0.05%FS
5、升降行程：500mm；
6、行程精度：±0.01mm
7、試驗力範圍：0-10000N
8、試驗機精度：1級（示值誤差±1%）
9、電機功率:0.75KW 電壓：380V50HZ
10、外形尺寸：650*500*1750
11、重量：450Kg
執行標準：GB/T14201-93鐵礦球團抗壓強度測定方法，參照ISO4700-1983鐵礦球團強度的測定
