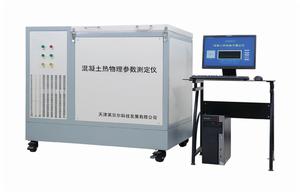

熱物理參數測定儀
儀器介紹
在大型建築、道橋、水壩、水庫、圍堰等重要工程中，混凝土的熱特性對工程質量的影響十分巨大，混凝土熱特性的準確測量是建築工程質量的關鍵因素之一。混凝土熱物理參數測定儀是一套用於測定混凝土的絕熱溫升曲線、混凝土比熱參數、混凝土導熱係數、混凝土導溫係數及給定混凝土養護溫度再現的多功能試驗裝置。套用領域為大專院校、科研單位、檢測單位以及建築、道橋、水壩、水庫、圍堰等混凝土施工單位。執行標準
DL/T 5150-2001《水工混凝土試驗規程》SL 352-2006《水工混凝土試驗規程》
《混凝土熱物理參數測定儀》（JG/T329-2011）
套用領域
混凝土技術研究，混凝土生產、質量監督檢測部門以及水電、公路、鐵路等工程部門對混凝土熱物理參數的測定需要。通過連續測定由於水泥的水化熱使處於絕熱狀態的混凝土溫度的上升情況，以便弄清溫度的上升與材料使用年限之間的關係。
技術參數
1. 絕熱溫升技術指標① 溫度控制範圍：5—90℃
② 溫度測量範圍：5—90 ℃
③ 分 辨 力： 0.01 ℃
④ 溫度精度：0.1℃
⑤ 跟蹤精度： <=0.1 ℃
⑥ 試件桶容積：50 L (0.05m3 ) （試件重量約150kg）
⑦ 自動計算水泥水化熱電源：AC220 ± 10% ，50-60Hz
2. 導熱係數技術指標
① 分辨力： 0.01℃
② 測量精度：0.1℃
③ 導熱係數：0.500—5.000W/（m.K）
④ 試件尺寸：H400xF200,中孔 直徑40mm
⑤ 電源：AC220V±%，50-60HZ
3. 比熱指標
① 溫度分辨力：0.01℃
② 溫度精度：0.1 ℃
③ 比熱：0.5—5.0kJ/(kg×K)
④ 跟蹤精度：<=0.1℃
⑤ 試件：內徑f200mm，內徑f40mm，高度H400mm
⑥ 圓筒體電源：AC220 ± 10% ， 50-60Hz
4. 導溫係數測量的技術指標
① 分辨力：0.01℃
② 測量精度 ： 0.1℃
③ 試件：外徑f200，高H400 圓柱體，中央有f10深200
④ 圓孔加熱電源 ： AC220 ± 10%50-60Hz
儀器特點
1. 實現更高精度- 絕熱溫度跟蹤控制採用計算機軟體自適應智慧型溫度跟蹤算法，實現全溫度段免修正±0.1℃（比熱容測定±0.2℃）溫度跟蹤；50L水絕熱跟蹤狀態下溫度變動值±0.05℃以內持續時間大於72h（優於日本圓井製作的24h），相當於28d絕熱溫升測定誤差小於±0.5℃。
- 熱擴散率（導溫係數）測定採用自主智慧財產權BYR法，實現全過程水溫變動值±0.3℃內，試驗裝置穩定熱擴散階段的水溫波動在±0.05℃以內（採用傳統測定方法產品指標分別為±1.0℃和±0.5℃）。
2. 人性化設計
- 儀器採用高可靠工業計算機實現全自動數據採集、貯存、處理和智慧型化運行控制；
- 大螢幕彩色觸控螢幕實現人機互動和試驗數據顯示，操作簡單；
- 專用操控軟體集成了儀器各項測試功能和齊全的輔助功能；
- 網路、USB等接口可實現儀器的聯網監控和試驗數據檔案傳輸
- 簡單方便的軟體版本升級、更新功能。
3. 創新技術
- 全新熱擴散率測定方法：博遠逆向熱擴散率測定法（BYR法），列入建築工業行業標準《混凝土熱物理參數測定儀》JG/T329-2011
- 提高測量精度：試驗裝置穩定熱擴散階段（線性階段）的水溫波動在±0.05℃以內，傳統方法（產品標準指標）為±0.5℃
- 實現節能、節水：試驗過程節省電能2/3以上，耗水量接近最小極限
- 縮短試驗時間：試驗時間縮短一半以上
- 實現多溫度段測定：可測定不同溫度段的混凝土導溫係數
