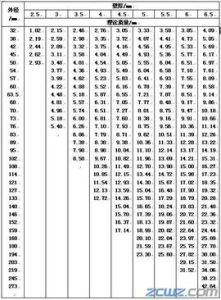

無縫鋼管理論重量表

無縫鋼管理論重量表

無縫鋼管的重量計算表格,無縫鋼管鋼材的實際分量是按鋼材的公稱尺寸和密度(已往稱為比重)盤算得出的分量稱之為實際分量。這與鋼材 的長度尺寸、截面面積和尺寸容許偏向有間接干係。因為鋼材在製造歷程中的容許偏向,因而用公式盤算 的實際分量與實踐分量有肯定收支,以是只作為預算時的參考。

參數表

無縫鋼管理論重量表

外徑 mm 壁厚mm
0.50 0.60 0.80 1.0 1.2 1.4 1.5 1.6 1.8 2.0 2.2 2.5 2.8 3.0 3.2
每米重量kg
6 0.07 0.08 0.10 0.12 0.14 0.16 0.17 0.17 0.19 0.20
7 0.08 0.10 0.12 0.15 0.17 0.19 0.20 0.21 0.23 0.25 0.26 0.28
8 0.09 0.11 0.14 0.17 0.20 0.23 0.24 0.25 0.28 0.30 0.32 0.34
9 0.11 0.12 0.16 0.20 0.23 0.26 0.28 0.29 0.32 0.35 0.37 0.40 0.43
10 0.12 0.14 0.18 0.22 0.26 0.30 0.31 0.33 0.36 0.40 0.42 0.46 0.50 0.52 0.54
11 0.13 0.15 0.20 0.25 0.29 0.33 0.35 0.37 0.41 0.44 0.48 0.52 0.57 0.59 0.62
12 0.14 0.17 0.22 0.27 0.32 0.37 0.39 0.41 0.45 0.49 0.53 0.59 0.64 0.67 0.69
13 0.15 0.18 0.24 0.30 0.35 0.40 0.43 0.45 0.50 0.54 0.59 0.65 0.70 0.74 0.77
14 0.17 0.20 0.26 0.32 0.38 0.44 0.46 0.49 0.54 0.59 0.64 0.71 0.77 0.81 0.85
15 0.18 0.21 0.28 0.35 0.44 0.47 0.50 0.53 0.59 0.64 0.69 0.77 0.84 0.89 0.93
16 0.19 0.23 0.30 0.37 0.44 0.50 0.54 0.57 0.63 0.69 0.75 0.83 0.91 0.96 1.01
17 0.20 0.24 0.32 0.40 0.47 0.54 0.57 0.61 0.68 0.74 0.80 0.89 0.98 1.04 1.09
18 0.22 0.26 0.34 0.42 0.50 0.57 0.61 0.65 0.72 0.79 0.86 0.96 1.05 1.11 1.17
19 0.23 0.27 0.36 0.44 0.53 0.61 0.65 0.69 0.76 0.84 0.91 1.02 1.12 1.18 1.25
20 0.24 0.29 0.38 0.47 0.56 0.64 0.68 0.73 0.81 0.89 0.97 1.08 1.19 1.26 1.33
21 0.25 0.30 0.40 0.49 0.59 0.68 0.72 0.77 0.85 0.94 1.02 1.14 1.26 1.33 1.41
22 0.27 0.32 0.42 0.52 0.62 0.71 0.76 0.85 0.94 1.04 1.13 1.27 1.39 1.48 1.56
23 0.28 0.33 0.44 0.54 0.65 0.75 0.80 0.85 0.94 1.04 1.13 1.27 1.39 1.48 1.56
24 0.29 0.35 0.46 0.57 0.68 0.79 0.83 0.89 0.99 1.09 1.18 1.33 1.46 1.55 1.64
25 0.30 0.36 0.48 0.59 0.70 0.82 0.87 0.92 1.03 1.13 1.24 1.39 1.53 1.63 1.72
27 0.33 0.39 0.52 0.64 0.76 0.88 0.94 1.00 1.13 1.23 1.34 1.51 1.67 1.78 1.88
28 0.34 0.41 0.54 0.67 0.79 0.92 0.98 1.04 1.16 1.28 1.40 1.57 1.74 1.85 1.96
29 0.35 0.42 0.56 0.69 0.82 0.95 1.02 1.08 1.21 1.33 1.45 1.63 1.81 1.92 2.04
30 0.36 0.44 0.58 0.72 0.85 0.99 1.05 1.12 1.25 1.38 1.51 1.70 1.88 2.00 2.12
32 0.39 0.47 0.62 0.77 0.91 1.06 1.13 1.20 1.34 1.48 1.62 1.82 2.02 2.15 2.27
34 0.41 0.50 0.66 0.81 0.97 1.13 1.20 1.28 1.43 1.58 1.72 1.94 2.15 2.29 2.43
35 0.43 0.51 0.64 0.84 1.00 1.16 1.24 1.32 1.47 1.63 1.78 2.00 2.22 2.37 2.51
36 0.44 0.52 0.70 0.86 1.03 1.20 1.28 1.36 1.52 1.68 1.83 2.07 2.29 2.44 2.59
38 0.46 0.55 0.73 0.91 1.09 1.26 1.35 1.44 1.61 1.78 1.94 2.19 2.43 2.59 2.75
40 0.49 0.58 0.77 0.96 1.15 1.33 1.42 1.52 1.69 1.87 2.05 2.31 2.57 2.74 2.90
42 1.01 1.21 1.40 1.50 1.60 1.79 1.97 2.16 2.44 2.71 2.89 3.06
44.5 1.07 1.28 1.49 1.59 1.69 1.90 2.10 2.29 2.59 2.88 3.07 3.26
45 1.09 1.30 1.51 1.61 1.71 1.92 2.12 2.32 2.62 2.91 3.11 3.30
48 1.16 1.39 1.61 1.72 1.83 2.05 2.27 2.48 2.81 3.12 3.33 3.54
50 1.21 1.14 1.68 1.79 1.91 2.14 2.37 2.59 2.93 3.26 3.48 3.70
51 1.23 1.47 1.71 1.83 1.95 2.18 2.42 2.56 2.99 3.33 3.55 3.77
53 1.28 1.53 1.78 1.91 2.03 2.27 2.52 2.76 3.11 3.47 3.70 3.93
54 1.31 1.56 1.82 1.94 2.07 2.32 2.56 2.81 3.18 3.54 3.77 4.01
56 1.36 1.62 1.89 2.02 2.15 2.41 2.66 2.92 3.30 3.67 3.92 4.17
57 1.38 1.65 1.92 2.05 2.19 2.45 2.71 2.97 3.36 3.74 4.00 4.25
60 1.46 1.74 2.02 2.16 2.31 2.58 2.86 3.14 3.55 3.95 4.22 4.48
63 1.53 1.83 2.13 2.27 2.42 2.72 3.01 3.30 3.73 4.16 4.44 4.72
65 1.58 1.89 2.20 2.35 2.50 2.81 3.11 3.41 3.85 4.29 4.59 4.88
68 1.65 1.98 2.30 2.46 2.62 2.93 3.26 3.57 4.04 4.49 4.81 5.12
70 1.70 2.04 2.37 2.53 2.70 3.03 3.35 3.68 4.16 4.65 4.96 5.28
73 1.78 2.12 2.47 2.64 2.82 3.16 3.50 3.84 4.35 4.84 5.18 5.52
外徑mm 熱軋結構用無縫管 壁厚(mm)
2.0 2.5 3 3.5 4 4.5 5 5.5 6 6.5
每米重量(kg)
22 0.986 1.20 1.41 - - - - - - -
25 1.13 1.39 1.63 1.86 - - - - - -
28 - 1.57 1.85 2.11 - - - - - -
30 - 1.70 2.00 2.29 2.56 - - - - -
32 - 1.82 2.15 2.46 2.76 3.05 3.33 3.59 3.85 4.09
38 - 2.19 2.59 2.98 3.35 3.72 4.07 4.41 4.74 5.05
42 - 2.44 2.89 3.32 3.750 4.16 4.56 4.95 5.33 5.69
45 - 2.62 3.11 3.58 4.04 4.49 4.93 5.36 5.77 6.17
50 - 2.93 3.48 4.01 4.54 5.05 5.55 6.04 6.51 6.97
54 - - 3.77 4.36 4.93 5.49 6.04 6.58 7.10 7.61
57 - - 4.00 4.62 5.23 5.83 6.41 6.99 7.55 8.10
60 - - 4.22 4.88 5.52 6.16 6.78 7.39 7.99 8.58
63.5 - - 4.48 5.18 5.87 6.55 7.21 7.87 8.51 9.14
68 - - 4.81 5.57 6.31 7.05 7.77 8.48 9.17 9.86
70 - - 4.96 5.74 6.51 7.27 8.01 8.75 9.47 10.18
73 - - 5.18 6.00 6.81 7.60 8.38 9.16 9.91 10.66
76 - - 5.46 6.26 7.10 7.93 8.75 9.56 10.36 11.14
83 - - - 6.86 7.79 8.71 9.62 10.51 11.39 12.26
89 - - - 7.38 8.38 9.38 10.36 11.33 12.28 13.22
95 - - - 7.90 8.98 10.04 11.10 12.14 13.17 14.19
102 - - - 8.50 9.67 10.80 11.96 13.09 14.21 15.31
108 - - - - 10.26 11.49 12.70 13.90 15.09 16.27
114 - - - - 10.85 12.15 13.44 14.72 15.98 17.23
121 - - - - 11.54 12.93 14.30 15.67 17.02 18.35
127 - - - - 12.13 13.59 15.04 16.48 17.90 19.31
133 - - - - 12.73 14.26 15.78 17.29 18.79 20.28
140 - - - - - 15.04 16.65 18.24 19.83 21.4
146 - - - - - 15.7 17.39 19.06 20.72 22.36
152 - - - - - 16.37 18.13 19.87 21.60 23.32
159 - - - - - 17.15 18.99 20.82 22.64 24.45
168 - - - - - - 20.10 22.04 23.97 25.89
180 - - - - - - 21.59 23.67 25.74 27.81
194 - - - - - - 23.30 25.60 27.82 30.05
203 - - - - - - - - 29.14 31.50
219 - - - - - - - - 31.52 34.06
245 - - - - - - - - - 38.23
273 - - - - - - - - - 42.72

註:計算常用型材理論重量計算公式:

m=F×L×ρ

m—質量Kg ;F—斷面積m2 ;L—長度m ;ρ—密度*Kg/m3

☆其中:F斷面積計算方法:

1、方鋼F= a2

2、鋼管 F=3.1416×$(D-$) D—直徑 $—厚度

3、鋼板、扁鋼 F= a×$ a—寬度

密度:

鋼材:7.85*103 kg/m3

鋁:2.5~2.95*103

銅:8.45~8.9*103

鑄鐵:6.6~7*103

尼龍:1.04~1.15*103

鋼管常用規格參數表

無縫鋼管理論重量表

外徑 mm 壁厚mm
0.50 0.60 0.80 1.0 1.2 1.4 1.5 1.6 1.8 2.0 2.2 2.5 2.8 3.0 3.2
每米重量kg
6 0.07 0.08 0.10 0.12 0.14 0.16 0.17 0.17 0.19 0.20
7 0.08 0.10 0.12 0.15 0.17 0.19 0.20 0.21 0.23 0.25 0.26 0.28
8 0.09 0.11 0.14 0.17 0.20 0.23 0.24 0.25 0.28 0.30 0.32 0.34
9 0.11 0.12 0.16 0.20 0.23 0.26 0.28 0.29 0.32 0.35 0.37 0.40 0.43
10 0.12 0.14 0.18 0.22 0.26 0.30 0.31 0.33 0.36 0.40 0.42 0.46 0.50 0.52 0.54
11 0.13 0.15 0.20 0.25 0.29 0.33 0.35 0.37 0.41 0.44 0.48 0.52 0.57 0.59 0.62
12 0.14 0.17 0.22 0.27 0.32 0.37 0.39 0.41 0.45 0.49 0.53 0.59 0.64 0.67 0.69
13 0.15 0.18 0.24 0.30 0.35 0.40 0.43 0.45 0.50 0.54 0.59 0.65 0.70 0.74 0.77
14 0.17 0.20 0.26 0.32 0.38 0.44 0.46 0.49 0.54 0.59 0.64 0.71 0.77 0.81 0.85
15 0.18 0.21 0.28 0.35 0.44 0.47 0.50 0.53 0.59 0.64 0.69 0.77 0.84 0.89 0.93
16 0.19 0.23 0.30 0.37 0.44 0.50 0.54 0.57 0.63 0.69 0.75 0.83 0.91 0.96 1.01
17 0.20 0.24 0.32 0.40 0.47 0.54 0.57 0.61 0.68 0.74 0.80 0.89 0.98 1.04 1.09
18 0.22 0.26 0.34 0.42 0.50 0.57 0.61 0.65 0.72 0.79 0.86 0.96 1.05 1.11 1.17
19 0.23 0.27 0.36 0.44 0.53 0.61 0.65 0.69 0.76 0.84 0.91 1.02 1.12 1.18 1.25
20 0.24 0.29 0.38 0.47 0.56 0.64 0.68 0.73 0.81 0.89 0.97 1.08 1.19 1.26 1.33
21 0.25 0.30 0.40 0.49 0.59 0.68 0.72 0.77 0.85 0.94 1.02 1.14 1.26 1.33 1.41
22 0.27 0.32 0.42 0.52 0.62 0.71 0.76 0.85 0.94 1.04 1.13 1.27 1.39 1.48 1.56
23 0.28 0.33 0.44 0.54 0.65 0.75 0.80 0.85 0.94 1.04 1.13 1.27 1.39 1.48 1.56
24 0.29 0.35 0.46 0.57 0.68 0.79 0.83 0.89 0.99 1.09 1.18 1.33 1.46 1.55 1.64
25 0.30 0.36 0.48 0.59 0.70 0.82 0.87 0.92 1.03 1.13 1.24 1.39 1.53 1.63 1.72
27 0.33 0.39 0.52 0.64 0.76 0.88 0.94 1.00 1.13 1.23 1.34 1.51 1.67 1.78 1.88
28 0.34 0.41 0.54 0.67 0.79 0.92 0.98 1.04 1.16 1.28 1.40 1.57 1.74 1.85 1.96
29 0.35 0.42 0.56 0.69 0.82 0.95 1.02 1.08 1.21 1.33 1.45 1.63 1.81 1.92 2.04
30 0.36 0.44 0.58 0.72 0.85 0.99 1.05 1.12 1.25 1.38 1.51 1.70 1.88 2.00 2.12
32 0.39 0.47 0.62 0.77 0.91 1.06 1.13 1.20 1.34 1.48 1.62 1.82 2.02 2.15 2.27
34 0.41 0.50 0.66 0.81 0.97 1.13 1.20 1.28 1.43 1.58 1.72 1.94 2.15 2.29 2.43
35 0.43 0.51 0.64 0.84 1.00 1.16 1.24 1.32 1.47 1.63 1.78 2.00 2.22 2.37 2.51
36 0.44 0.52 0.70 0.86 1.03 1.20 1.28 1.36 1.52 1.68 1.83 2.07 2.29 2.44 2.59
38 0.46 0.55 0.73 0.91 1.09 1.26 1.35 1.44 1.61 1.78 1.94 2.19 2.43 2.59 2.75
40 0.49 0.58 0.77 0.96 1.15 1.33 1.42 1.52 1.69 1.87 2.05 2.31 2.57 2.74 2.90
42 1.01 1.21 1.40 1.50 1.60 1.79 1.97 2.16 2.44 2.71 2.89 3.06
44.5 1.07 1.28 1.49 1.59 1.69 1.90 2.10 2.29 2.59 2.88 3.07 3.26
45 1.09 1.30 1.51 1.61 1.71 1.92 2.12 2.32 2.62 2.91 3.11 3.30
48 1.16 1.39 1.61 1.72 1.83 2.05 2.27 2.48 2.81 3.12 3.33 3.54
50 1.21 1.14 1.68 1.79 1.91 2.14 2.37 2.59 2.93 3.26 3.48 3.70
51 1.23 1.47 1.71 1.83 1.95 2.18 2.42 2.56 2.99 3.33 3.55 3.77
53 1.28 1.53 1.78 1.91 2.03 2.27 2.52 2.76 3.11 3.47 3.70 3.93
54 1.31 1.56 1.82 1.94 2.07 2.32 2.56 2.81 3.18 3.54 3.77 4.01
56 1.36 1.62 1.89 2.02 2.15 2.41 2.66 2.92 3.30 3.67 3.92 4.17
57 1.38 1.65 1.92 2.05 2.19 2.45 2.71 2.97 3.36 3.74 4.00 4.25
60 1.46 1.74 2.02 2.16 2.31 2.58 2.86 3.14 3.55 3.95 4.22 4.48
63 1.53 1.83 2.13 2.27 2.42 2.72 3.01 3.30 3.73 4.16 4.44 4.72
65 1.58 1.89 2.20 2.35 2.50 2.81 3.11 3.41 3.85 4.29 4.59 4.88
68 1.65 1.98 2.30 2.46 2.62 2.93 3.26 3.57 4.04 4.49 4.81 5.12
70 1.70 2.04 2.37 2.53 2.70 3.03 3.35 3.68 4.16 4.65 4.96 5.28
73 1.78 2.12 2.47 2.64 2.82 3.16 3.50 3.84 4.35 4.84 5.18 5.52
外徑mm 熱軋 結構用無縫管 壁厚(mm)
2.0 2.5 3 3.5 4 4.5 5 5.5 6 6.5
每米重量(kg)
22 0.986 1.20 1.41 - - - - - - -
25 1.13 1.39 1.63 1.86 - - - - - -
28 - 1.57 1.85 2.11 - - - - - -
30 - 1.70 2.00 2.29 2.56 - - - - -
32 - 1.82 2.15 2.46 2.76 3.05 3.33 3.59 3.85 4.09
38 - 2.19 2.59 2.98 3.35 3.72 4.07 4.41 4.74 5.05
42 - 2.44 2.89 3.32 3.750 4.16 4.56 4.95 5.33 5.69
45 - 2.62 3.11 3.58 4.04 4.49 4.93 5.36 5.77 6.17
50 - 2.93 3.48 4.01 4.54 5.05 5.55 6.04 6.51 6.97
54 - - 3.77 4.36 4.93 5.49 6.04 6.58 7.10 7.61
57 - - 4.00 4.62 5.23 5.83 6.41 6.99 7.55 8.10
60 - - 4.22 4.88 5.52 6.16 6.78 7.39 7.99 8.58
63.5 - - 4.48 5.18 5.87 6.55 7.21 7.87 8.51 9.14
68 - - 4.81 5.57 6.31 7.05 7.77 8.48 9.17 9.86
70 - - 4.96 5.74 6.51 7.27 8.01 8.75 9.47 10.18
73 - - 5.18 6.00 6.81 7.60 8.38 9.16 9.91 10.66
76 - - 5.46 6.26 7.10 7.93 8.75 9.56 10.36 11.14
83 - - - 6.86 7.79 8.71 9.62 10.51 11.39 12.26
89 - - - 7.38 8.38 9.38 10.36 11.33 12.28 13.22
95 - - - 7.90 8.98 10.04 11.10 12.14 13.17 14.19
102 - - - 8.50 9.67 10.80 11.96 13.09 14.21 15.31
108 - - - - 10.26 11.49 12.70 13.90 15.09 16.27
114 - - - - 10.85 12.15 13.44 14.72 15.98 17.23
121 - - - - 11.54 12.93 14.30 15.67 17.02 18.35
127 - - - - 12.13 13.59 15.04 16.48 17.90 19.31
133 - - - - 12.73 14.26 15.78 17.29 18.79 20.28
140 - - - - - 15.04 16.65 18.24 19.83 21.4
146 - - - - - 15.7 17.39 19.06 20.72 22.36
152 - - - - - 16.37 18.13 19.87 21.60 23.32
159 - - - - - 17.15 18.99 20.82 22.64 24.45
168 - - - - - - 20.10 22.04 23.97 25.89
180 - - - - - - 21.59 23.67 25.74 27.81
194 - - - - - - 23.30 25.60 27.82 30.05
203 - - - - - - - - 29.14 31.50
219 - - - - - - - - 31.52 34.06
245 - - - - - - - - - 38.23
273 - - - - - - - - - 42.72

註:計算常用型材理論重量計算公式:

m=F×L×ρ

m—質量Kg ;F—斷面積m2 ;L—長度m ;ρ—密度*Kg/m3

☆其中:F斷面積計算方法:

1、方鋼F= a2

2、鋼管 F=3.1416×$(D-$) D—直徑 $—厚度

3、鋼板、扁鋼 F= a×$ a—寬度

密度:

鋼材:7.85*103 kg/m3

鋁:2.5~2.95*103

銅:8.45~8.9*103

鑄鐵:6.6~7*103

尼龍:1.04~1.15*103

鋼材分量

無縫鋼管鋼材的實際分量是按鋼材的公稱尺寸和密度(已往稱為比重)盤算得出的分量稱之為實際分量。這與鋼材 的長度尺寸、截面面積和尺寸容許偏向有間接干係。因為鋼材在製造歷程中的容許偏向,因而用公式盤算 的實際分量與實踐分量有肯定收支,以是只作為預算時的參考。

尺寸允許偏差

無縫鋼管尺寸及允許偏差

偏差等級 標準化外徑允許偏差
D1 ±1.5% ,最小±0.75 mm
D2 ±1.0% 。最小±0.50 mm
D3 ±0.75% .最小±0.30 mm
D4 ±0.50% 。最小±0.10 mm
