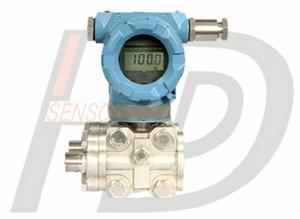

液差壓變送器

液差壓變送器

4~20mA(二線制)、0~5V、1~5V、0~10V(三線制)供電電壓: -20~85℃(HDP801)、-20~150℃(HDP801H)環境溫度:

概述

◆ 定義:
差壓變送器(diff. press.level.trans)是一種用來測量兩個液體壓力之間差值的感測器,通常用於測量某一設備或部件前後兩端的壓差。通常液差壓變送器有壓阻式,電容式2類。
壓阻式液差壓變送器
◆ 結構: 採用OEM矽壓阻式差壓充油芯體組裝而成。外殼為全不鏽鋼結構,具有很強的耐腐蝕性,兩個壓力接口通常為螺紋連線,可直接安裝在測量管道上或通過引壓管連線。
◆ 用途:
廣泛套用於航空,航天汽車,醫療設備,水處理系統等領域的差壓、液位、流量測控等。

技術參數

測量范程: 0~1MPa~35MPa
耐壓範圍: 三倍量程值
綜合精度: 0.2%FS、0.5%FS
輸出信號: 4~20mA(二線制)、0~5V、1~5V、0~10V(三線制)
供電電壓: 24DCV(12~36DCV)
介質溫度: -20~85℃(HDP801)、-20~150℃(HDP801H)
環境溫度: 常溫(-20~85℃)
負載電阻: 電流輸出型:最大800Ω;電壓輸出型:大於50KΩ
絕緣電阻: 大於2000MΩ (100VDC)
密封等級: IP65
長期穩定性能: 0.1%FS/年
振動影響: 在機械振動頻率20Hz~1000Hz內,輸出變化小於0.1%FS
電氣接口(信號接口): 引線、赫絲曼接頭、航空接外掛程式、PG7法蘭
機械連線(螺紋接口): M12×1、M20×1.5、G1/2"

用途

用途
差壓變送器主要用於測量液體、氣體或蒸氣的差壓、壓力液位密度,然後將其轉換成4—20mA.DC信號輸出。
差壓變送器包括DP型(基型),HP型(高靜壓)和DR型(微差壓)三種類型。以上三類變送器與智慧型放大板組合,可構成智慧型型差壓變送器,它可通過符合HART協定的手操器相互通訊,進行設定和監控。
HP型高靜壓差壓變送器是一種適用於石化和電站高壓裝置的差壓變送器,由於其耐壓高達32MPa,並可承受單向過載壓力而不被損壞,因此能可靠地用於高壓系統的差壓測量。
DR型微差壓變送器可以將微小差壓轉換成4-20mA.Dc信號,它採用專門設計的放大線路板和特殊的溫度補償工藝,性能穩定可靠。它是用於爐膛燃燒室微壓、一次和二次風量及氣流損耗檢測的理想產品。
