簡介
法蘭式液位變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。法蘭式 液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振盪和解調環節，轉換成與壓力成正比的信號。 壓力變送器和絕對壓力變送器的工作原理和 差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。A/D轉換器將解調器的電流轉換成數位訊號，其值被微處理器用來判定輸入壓力值。
本微處理器中有16位元組程式的RAM，並有三個16位計數器，其中之一執行A /D轉換。
D/A轉換器把微處理器來的並經校正過的數位訊號微調數據，這些數據可用變送器軟體修改，數據貯存在EEPROM內，即使斷電也保存完整。
數字通信線路為變送器提供一個與外部設備(如205型智慧型通信器或採用HART協定的控制系統)的連線接口。此線路檢測疊加在4-20mA信號的數位訊號，並通過迴路傳送所需信息。通信的類型為移頻鍵控FSK技術並依據BeII202標準。
特點
●超級的測量性能，用於壓力、差壓、液位、流量測量●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不鏽鋼法蘭，易於安裝
●過程連線與其它產品兼容，實現最佳測量
●世界上唯一採用H合金護套的感測器（專利技術），實現了優良的冷、熱穩定性
●採用16位計算機的智慧型變送器
●標準4-20mA，帶有基於HART協定的數位訊號，遠程操控
●支持向現場匯流排與基於現場控制的技術的升級。

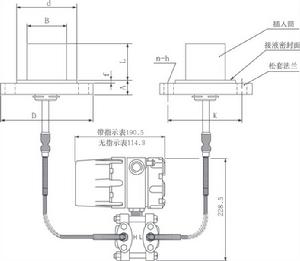

法蘭式液位變送器 型號選擇：
| 1151/3351LT | 法蘭式液位變送器 | |||
| 代碼 | 量程範圍KPa | |||
| 3 | 0-1.3～7.5 | |||
| 4 | 0-4-40 | |||
| 5 | 0-40～200 | |||
| 6 | 0-0.16～700 | |||
| 代碼 | 輸出 | |||
| E | 4-20mA | |||
| S | 智慧型式(HART協定） | |||
| 代碼 | 公稱直徑尺寸(mm) | 插入筒長度(mm) | 高壓側隔膜片材料 | |
| A0 | (3〞)80 | 平 | 316LSST | |
| A2 | (3〞)80 | 50 | 316LSST | |
| A4 | (3〞)80 | 100 | 316LSST | |
| A6 | (3〞)80 | 150 | 316LSST | |
| B0 | (4〞)100 | 平 | 316LSST | |
| B2 | (4〞)100 | 50 | 316LSST | |
| B4 | (4〞)100 | 100 | 316LSST | |
| B6 | (4〞)100 | 150 | 316LSST | |
| C0 | (3〞)80 | 平 | 哈氏C-276 | |
| C2 | (3〞)80 | 50 | 哈氏C-276 | |
| C4 | (3〞)80 | 100 | 哈氏C-276 | |
| C6 | (3〞)80 | 150 | 哈氏C-276 | |
| D0 | (4〞)100 | 平 | 哈氏C-276 | |
| D2 | (4〞)100 | 50 | 哈氏C-276 | |
| D4 | (4〞)100 | 100 | 哈氏C-276 | |
| D6 | (4〞)100 | 150 | 哈氏C-276 | |
| E0 | (3〞)80 | 平 | 鉭 | |
| F0 | (4〞)100 | 平 | 鉭 | |
| 代碼 | 安裝法蘭 | |||
| A | 3〞150lb | |||
| B | 4〞150lb | |||
| C | 3〞300lb | |||
| D | 4〞300lb | |||
| 代碼 | 結 構 材 料 | |||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |
| 22 | 316不鏽鋼 | 316不鏽鋼 | 316不鏽鋼 | 矽油 |
| 23 | 316不鏽鋼 | 316不鏽鋼 | 哈氏合金C | |
| 24 | 316不鏽鋼 | 316不鏽鋼 | 蒙乃爾 | |
| 25 | 316不鏽鋼 | 316不鏽鋼 | 鉭 | |
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | |
| 代碼 | 選項 | |||
| M1 | 0-100%線性指示表 | |||
| M2 | LCD顯示錶 | |||
| M3 | LCD顯示錶 | |||
| B1 | 管裝彎支架 | |||
| B2 | 板裝彎支架 | |||
| B3 | 管裝平支架 | |||
| D1 | 側面泄放閥在壓力室上部 | |||
| D2 | 側面泄放閥在壓力室下部 | |||
| 不注 | 1/2NPT錐管螺紋接頭 | |||
| C2 | 丁字形螺紋接頭M20×1.5，帶後部焊接Ф14 引壓管的球錐連線頭 | |||
| d | 隔爆型dⅡBT4 | |||
| i | 本安型iaⅡCT6 |

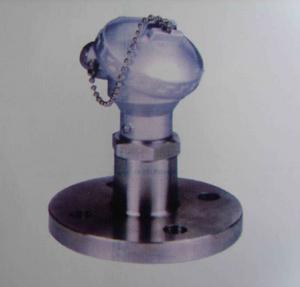

優勢分析
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效範圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用於高溫高壓、強腐蝕等介質的液位測量。

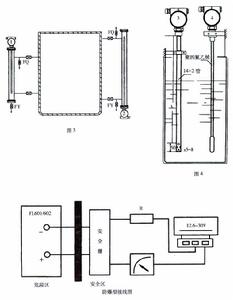

主要技術指標
有效檢測範圍：0-0.2-20m
精 度：0.5級、1級、1.5級
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、鹼、鹽或對聚四氟乙烯無腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度
