簡介
氧化鎂緻密層(dense magnesia layer)是指碳質耐火爐襯工作表面形成的一層緻密物質。當用鎂碳質耐火材料作爐襯時，在適當條件下，由於襯磚內碳與MgO反應生成Mg氣體，Mg氣體會再與滲入的氧化性氣體(CO或O)或熔渣中的氧化鐵反應而再生成MgO，MgO在工作面形成一連續的緻密層(見圖1)。

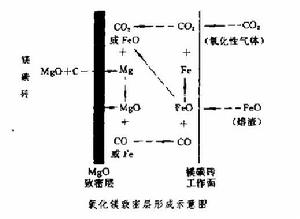

圖1形成MgO緻密層的必要條件
形成MgO緻密層的必要條件是：
(1)溫度必須在MgO能與碳反應生成Mg氣體的溫度以上；
(2)氣氛中的氧分壓至少要等於CO或FeO產生的氧壓。
在氧氣轉爐煉鋼爐襯的使用中能否形成MgO緻密層，還取決於工作面被熔渣蝕損的速率以及Mg蒸氣與氧化性介質形成緻密層的速率。如果前者較大，Mg蒸氣就逸出到爐襯外，不會有MgO緻密層出現；反之，則可以觀察到MgO緻密層，採用白雲石造渣，使爐渣中MgO濃度增加或形成MgO飽和渣，從而爐襯工作面蝕損速率降低，自然有利於MgO緻密層的形成。
MgO緻密層形成的好處
MgO緻密層形成的好處是：
(1)使工作面顆粒之間有了新的聯結，強度增大；
(2)爐襯受到一定程度的封閉，碳與MgO反應減慢，熔渣的滲入受到阻礙；
(3)爐襯抗侵蝕、沖刷能力增強。
如能形成MgO緻密層，襯磚內碳與MgO的自耗反應，以及熔渣中含有的FeO就不一定完全是有害的了。因為它們對形成MgO緻密層起促進作用。
