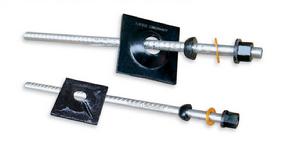

樹脂錨桿：英文（Resin anchor bolts）是指樹脂金屬桿體型錨桿以及附屬檔案。
分類
按照桿體類型可分為三類

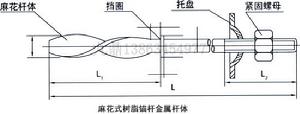

麻花式樹脂錨桿（headed twist bars ）在金屬桿體端部加工成一定規格的左鏇麻花形錨頭，尾部加工成可上螺母的螺紋。

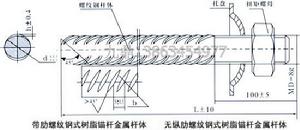

無縱肋螺紋鋼式樹脂錨桿（ribbed bars with non-longitudinal RIBS ）桿體由無縱肋左鏇螺紋鋼製成, 尾部加工成可上螺母的螺紋。

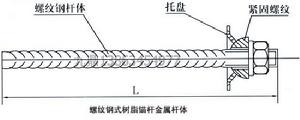

等強螺紋鋼式樹脂錨桿（fully ribbed bars ） 由右（或左）鏇精軋螺紋鋼製成，螺紋連續，全長可上螺母。
規格
產品規格 單位為毫米
| 桿體公稱直徑 d | 桿體長度L | ||||||
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | |
| 16 | — | + | + | + | — | — | — |
| 18 | — | + | + | + | + | — | — |
| 20 | — | — | + | + | + | + | — |
| 22 | — | — | — | + | + | + | + |
| 25 | — | — | — | — | + | + | + |
| 注1：+號表示優先選用長度。（九鼎） | |||||||
型號
金屬桿體的型號編制
麻花式樹脂錨桿麻花式樹脂錨桿金屬桿體型號表示方法如下：
M S G M –Mpa /O × L
MS:樹脂錨桿
G : 桿體
M:麻花式
Mpa:桿體屈服強度，單位為兆帕（MPa）
O:公稱直徑，單位為毫米（mm）
L:長度，單位為毫米（mm）
螺紋鋼式樹脂錨桿金屬桿體型號表示方法如下：
M S G L W或者D –Mpa / O × A
MS : 樹脂錨桿
G :桿體
Mpa:桿體屈服強度，單位為兆帕（MPa）
L:螺紋鋼式
W：無縱肋； D：等強
O:公稱直徑，單位為毫米（mm）
A:長度，單位為毫米（mm）
示例：公稱直徑20mm,長度2000mm，屈服強度335MPa的無縱肋螺紋鋼式樹脂錨桿金屬桿體，可表示為MSGLW-335 / 20×2000。
技術要求
桿體材料力學性能螺紋鋼式桿體優先選用屈服強度不小於335MPa的左鏇無縱肋螺紋鋼筋，根據需要也可選用精軋右鏇（或左鏇）全螺紋鋼筋；麻花式樹脂錨桿金屬桿體選用屈服強度不小於235MPa的普通熱軋圓鋼，也可選用屈服強度不小於335MPa的螺紋鋼筋。
鋼筋混凝土用熱軋光圓鋼筋尺寸、屈服強度、抗拉強度應符合GB1499.1的規定；左鏇無縱肋鋼筋和精軋右鏇（或左鏇）全螺紋鋼筋屈服強度、抗拉強度應符合GB1499.2的規定，但企業應對外觀尺寸做出要求。
桿體材料斷後伸長率應不小於15%。
桿體直線度小於等於2mm/m。
桿體長度L，偏差±10mm。
桿體尾部螺紋長度L2(80～150)mm，偏差±5mm。
麻花式桿體錨頭尺寸要求應符合表2規定。
麻花式桿體錨頭尺寸要求
| 名 稱 | 尺 寸 |
| 錨頭頂寬b | b= D（鑽孔直徑）－（4～6）mm |
| 錨頭長度L1 | L1≥15d，但不小於240mm |
| 擋圈距錨頭變形起點距離c | c=10～50mm |
| 擋圈直徑D1 | D1=D（鑽孔直徑）－（4～6）mm |
| 擋圈厚度δ | δ≥2mm |
| 左鏇麻花扭轉角度α | α≥270° |
螺母組裝件承載效率係數（η）應符合表3規定。
螺母組裝件承載效率係數
| 桿體形式 | 螺母組裝件承載效率係數η |
| 麻花式 | ≥0.85 |
| 無縱肋螺紋鋼式 | ≥0.90 |
| 等強螺紋鋼式 | ≥0.95 |
