技術簡介
柱狀透鏡技術也被稱為雙凸透鏡或微柱透鏡3D技術，其最大的優勢便是其亮度不會受到影響。柱狀透鏡3D技術的原理是在液晶顯示屏的前面加上一層柱狀透鏡，使液晶屏的像平面位於透鏡的焦平面上，這樣在每個柱透鏡下面的圖像的像素被分成幾個子像素，這樣透鏡就能以不同的方向投影每個子像素。於是雙眼從不同的角度觀看顯示屏，就看到不同的子像素。不過像素間的間隙也會被放大，因此不能簡單地疊加子像素。讓柱透鏡與像素列不是平行的，而是成一定的角度。這樣就可以使每一組子像素重複投射視區，而不是只投射一組視差圖像。之所以它的亮度不會受到影響，是因為柱狀透鏡不會阻擋背光，因此畫面亮度能夠得到很好地保障。成像原理
利用柱透鏡立體光柵實現立體成像原自於視差立體法，即利用人的雙眼視差和會聚所構成的深度感實現人意識中的立體感。因此理論上講，只有從兩個以上略為不同的觀點取得景物的一組圖像方可合成出立體圖片。柱透鏡立體光柵由許多結構參數和性能完全相同的小圓柱透鏡組成，這一特性使得它對圖像具有 “ 壓縮 ” 和 “ 隔離 ” 作用。圓柱立體光柵能將從不同角度拍攝到的許多圖像以條紋狀態記錄在同一張圖片上。在觀看時，也利用同一種圓柱立體光柵，使人雙眼看到的是同一景物的兩個不同的像，於是人的意念中就產生具有視差立體效果的深度圖像。由於柱透鏡立體光柵是由平面線形排列的圓柱透鏡組成。所以柱透鏡立體光柵立體圖片應稱為單向式自動立體圖片，其意義為只能感覺到水平向視差信息。根據柱透鏡立體光柵成像原理，利用光學方法製作的立體圖片主要有如下特點 ：
1. 立體圖片必須是對同一景物從不同視角所拍攝的一組圖片組成。由於光柵的單向立體特性，要求此組圖片拍攝時的位置處於同一高度。
2. 所合成的立體圖片由平行於柱狀光柵軸向的條紋組成，同一光柵柵距下等間距順序排列一組圖片中每張圖片的相應位置信息。
3. 由於每張圖片拍攝位置的原因，同一點在立體圖片上相應有兩個點，從而形成位錯，這也正是立體感形成的原因所在。
技術優勢
優勢
目前市面上的裸眼3D產品主要採用的是視差障柵技術和柱鏡光柵技術，而柱鏡光柵技術在亮度上更勝一籌，因此市面上的個人消費類裸眼3D產品主要採用柱鏡光柵技術。例如卓美華視目前研發的個人消費類產品有裸眼3D個人一體機、裸眼3D筆記本電腦及裸眼3D平板電腦，TN液晶盒+柱狀透鏡技術實現了高解析度、高對比度、亮度無損失，三款產品具有2D、3D共融的特點，2D/3D可以隨意自由切換，很好地解決了此前佩戴3D眼鏡給玩家帶來的困擾。除裸眼3D平板電腦外，裸眼3D個人一體機和裸眼3D筆記本電腦皆可支持局部3D顯示，讓玩家在暢享3D網遊帶來的驚險刺激的同時，也可以進行其他娛樂，真正做到遊戲娛樂兩不誤。1.擺脫3D眼鏡，輕鬆體驗無限科技的立體影像效果；
2.高對比度、高解析度、高亮度、低串擾等優勢，讓3D圖像更加深動明顯，廣告畫面猶如實物；
3.兼容2D、3D片源，無障礙自由切換，畫面更深邃，更具有視覺衝擊力；
亮點
1.不帶3D眼鏡，直接裸眼 、低串擾2.寬視角：大範圍觀看距離
3.高解析度：1920*1080
4.高對比度1：500
5.高亮度：400nits
6.兼容2D/3D
作用
功能上：裸眼3D廣告機不用帶外界設備（如3D眼鏡、頭盔等）直接可以看到裸眼3D立體效果。1.關注度：投放3D廣告關注度將是投放2D廣告關注度的7倍
2.記憶度：投放3D廣告的記憶度將是投放2D廣告記憶度的14倍
3.投資回報率：投放3D廣告的投資回報率將是投放2D廣告投資回報率的3.68倍
柱鏡光柵的運用
裸眼3D廣告機

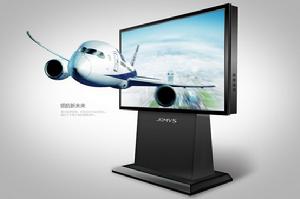

裸眼3D廣告機代表尺寸有82寸、46寸、24寸、21.5寸等，以卓美華視生產的82寸裸眼3D廣告機為例。
82寸裸眼3D廣告機
產品參數
裸眼3D技術 | 柱鏡光柵（高亮度） |
3D網路播放平台 | 支持 |
亮度 | 400nits |
對比度 | 500：1 |
解析度 | 1920*1080 |
3D可適角度 | 大範圍觀看距離，180°全形3D顯示 |
3D最佳觀賞距離 | 4.2m-7m（TBD） |
主機類型 | 集成標配主機 |
長 | 191.8cm |
寬 | 112.8cm |
厚（Max） | 20.57cm |
重量 | 180Kg |

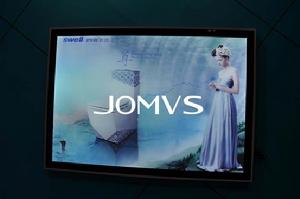

裸眼3D燈箱
以裸眼3D燈箱為例，詳細介紹裸眼3D燈箱的性能參數及優勢。
裸眼3D燈箱 | |
圖片更換 | 支持 |
通用場景 | 機場、車站、展覽展示、公司企業等 |
長 | N/A（可定製） |
寬 | N/A（可定製） |
厚（Max） | N/A（可定製） |
接口類型 | 220V（AV）/12V（DC） |
產品優勢 | |
優勢一 | 擺脫3D眼鏡，輕鬆體驗無懈可擊的立體影像效果 |
優勢二 | 大範圍觀看距離，180°全形3D顯示 |
優勢三 | 可以根據客戶的要求定製尺寸大小、外觀 |
產品特點 | |
特點一 | 功耗低，節能環保 |
特點二 | 外觀時尚、精緻 |

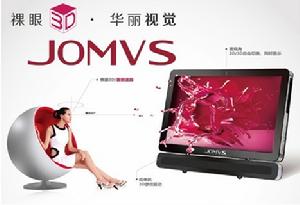

裸眼3D個人一體機
詳細介紹裸眼3D燈箱的性能參數及優勢。
裸眼3D技術 | TN液晶盒+柱狀透鏡 |
3D網路播放平台 | 支持 |
亮度 | 300nits |
對比度 | 600：1 |
解析度 | 1920*1080 |
3D可適角度 | 60° |
3D最佳觀賞距離 | 0.6m-1.2m |
主機類型 | 主流配置 |
長 | 59.5cm |
寬 | 45.5cm |
厚（Max） | 8cm |
重量 | 14Kg |

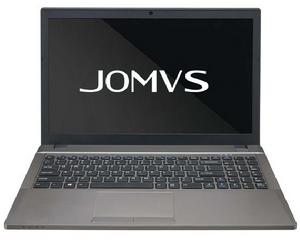

裸眼3D筆記本
裸眼3D筆記本，是利用人兩眼具有視差的特性，在不需要任何輔助設備（如3D眼鏡、頭盔等）的情況下，
裸眼3D技術 | TN液晶盒+柱狀透鏡 |
3D網路播放平台 | 支持 |
亮度 | 300nits |
對比度 | 600：1 |
解析度 | 1920*1080 |
可視角度 | 全形範圍顯示 |
最佳觀賞距離 | 0.6m-1m |
2D-3D切換 | 支持 |
預裝系統 | win8 |
主機類型 | 主流配置 |
螢幕尺寸 | 15.6inch |
長 | 950px |
寬 | 625px |
厚（Max） | 75px |
重量 | 1.7Kg |

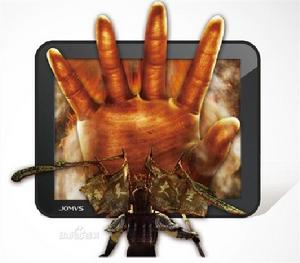

裸眼3D平板電腦
裸眼3D平板電腦，是一種小型、方便攜帶的個人電腦。
裸眼3D技術 | 液晶光柵 |
3D網路播放平台 | 支持 |
亮度 | 300nits |
對比度 | 600：1 |
解析度 | 1920*1200 |
3D可適角度 | 40° |
3D最佳觀賞距離 | 0.4m-0.8m |
2D-3D切換 | 支持 |
硬體配置 | TI4470,1.5G雙核A9 |
軟體平台 | Android4.0以上 |
螢幕尺寸 | 10.1inch |
長 | 652.5px |
寬 | 427.50px |
厚（Max） | 31.25px |
重量 | 0.6Kg |
運用領域
廣告傳媒、展覽展示、旅遊招商、婚紗攝影、科研教學、遊戲娛樂、工業套用、建築設計、手機等多個行業。運用場所
1、連鎖專賣店、銀行展示、家庭裝飾；2.、商場、賓館、酒店、婚沙攝影樓、整形美容大樓等牆面裝飾宣傳；
3、機場、捷運、車站、公交站台、地下人行通道等廣告媒體；
4、大型展覽工程或活動展覽展示；
5、工藝禮品；
6、室內外指示牌；
7、流動廣告牌；
8、辦公、家用、娛樂
