木門噴漆機

木門噴漆機

木門噴漆機採用五軸噴漆結構,實現擬人噴漆方式,可對木門及板式工件(大板台)的六個面進行噴塗作業。 在運行過程中,可選擇打開、關閉噴槍,,節省了油漆的使用量。 40-100

機器簡述

圖片由佛山博碩機械提供
木門噴漆機分為臂式和往復式兩種。一般在國內木門套用的多為往復是噴漆機,往復式噴漆機分為帶式傳動和旋轉傳動兩種,兩種設備個有優缺點,帶式傳動比旋轉式的占地面積要大,噴塗木門的尺寸不會太大,一般最長也就2200mm,但帶式傳動噴漆機的結構相對簡單,運動的零部件少,所以出錯的機率也相應小些。
目前國內的木門噴漆機可以自動辨別木門的大小,並實現自動噴塗。產品多採用plc控制伺服電機或氣缸運動。
木門噴漆機是由機架、電氣控制系統、伺服驅動系統、油漆供給系統、噴槍系統等部分構成,是一種仿人操作、自動化控制、可重複編程的機電一體化設備,能在三維空間完中完成各種噴塗動作。適合於多品種、大批量的木門生產企業,它能提高木門噴漆質量,,提高生產效率,節省油漆用量,改善勞動條件,從而大大降低木門生產企業的成本,而且對木門的新換代起著十分重要的作用。
木門噴漆機並不是在簡單意義上代替人工的噴漆工作,而是綜合了人的特長和機器特性的一種擬人的電子機械裝置,既有人對環境狀態的快速反應和分析判斷能力,又有機器可長時間持續工作、精確度高、抗惡劣環境的能力,是目前木門製造行業不可缺少的自動化噴漆設備。
木門噴漆機採用五軸噴漆結構,實現擬人噴漆方式,可對木門及板式工件(大板台)的六個面進行噴塗作業。噴槍在電腦控制下,可實現行程範圍內作任意路徑的運動,能對中空門板、圓弧邊等進行一次性噴塗作業。在運行過程中,可選擇打開、關閉噴槍,,節省了油漆的使用量。旋轉台設有兩個工作檯,能夠連續不斷地生產。機器可通過預先設定好的程式,當完成一個大板面噴塗後,可實現自動翻轉,繼續對另一個大板面進行噴漆作業。

套用範圍

1、適用塗裝工件:木門、大班台等大型板件

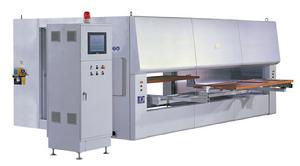

圖片由佛山博碩機械提供


加工長度

1500-2500

mm


加工寬度

600-1200

mm


加工厚度

40-100

mm


工件彎曲度

10

mm


加工速度

1-5

min/張


可承受重力

40

KG

2、適用噴塗性油漆:PU、NC、UV、水性漆

性能參數

主要的性能參數:

噴槍數量

2


噴槍口徑

0.29-0.5

mm

油漆用量

80-300

g

空氣壓力

0.6

Mpa

空氣流量

1800

L/min

採用電源

380V50Hz

操作步驟

1、查:檢查看電路是否接通完好,氣管的壓力是否穩定充足。 2、調漆:根據油漆的配比預先調好並熟化,調好後用200目的過濾網進行過濾雜質。 3、量: 用捲尺量出工件的長寬高等重要外形尺寸並記下。 4、安裝:根據工件的外形尺寸,調整並固定好旋轉架上的固定支架,並將打磨好清除雜質後的板件放到固定架上。 5、編:編寫程式。根據記錄下的尺寸進行編寫程式。為了更好節省油漆用量,選擇合理的開槍距離和關槍距離等重要參數。 6、生產:選擇編好後的程式,啟動機器即可生產。 7、清洗:生產結束後,把剩餘的油漆倒出,並封存好,不可將剩餘的油漆和新油漆混合;將稀釋劑倒進機器配套的油漆桶,對機器的油漆桶,油漆泵,油漆管道進行清洗;拆下噴槍槍帽、噴嘴、槍頭等進行清洗。 8、關機。關閉電源開關,關閉氣管開關。

維護保養

1、每天都應注意檢查接地保護是否完好,接地線對設備和人員的安全起著重要的保護作用,不允許出現接地異常等現象。
2、上班之前應檢查油管是否漏油,氣管是否漏氣等現象,發現不良現象及時處理方可開機運行。
3、自動供油系統的潤滑油泵應維持一定量的潤滑油,否則應及時添加00#或000#潤滑油。
