有源信號隔離器

將直流電壓或電流信號經過隔離傳送，轉換成所需的信號給其它儀表。可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的 穩定性和可靠性。可帶液晶顯示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出值、單位及通道號。

分類

隔離器可分為有源隔離器和無源隔離器。
下面介紹有源隔離器形式:

三隔離型

這種隔離方式使得輸入、輸出和電源三部分之間均採用電隔離。所以保證與輸入、輸出和電源連線的設備之間不會產生干擾。
它在輸入端接受有源信號，然後將信號通過放大，濾波等處理後在輸出端輸出隔離信號。

三隔離型原理圖

輸入隔離型

這種隔離方式主要是為了消除連線到輸出端的設備（例如：調節器、PLC輸入卡）與現場設備之間的干擾。
它的輸入與輸出、電源之間隔離，輸出與電源是共地的。
它在輸入端接受有源信號（例如變送器，變換器）然後將信號通過放大，濾波等處理後在輸出端輸出隔離信號。

輸入隔離型原理圖

輸出隔離型

這種隔離方式主要為了消除連線到輸入端的設備（例如，PLC輸出卡）與現場設備之間的干擾。
它的輸入、電源與輸出之間隔離，輸入與電源是共地的。
它在輸入端接受有源信號（例如，PLC輸出卡）然後將信號通過放大，濾波等處理後在輸出端輸出隔離信號。

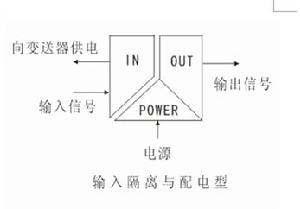

輸入隔離與配電型

該隔離器在輸入端不僅要接受被測信號而且還要提供輔助電源，作為向變送器供電的電源使用。在輸入端接受有源信號（例如變送器），然後將信號通過放大，濾波等處理後在輸出端輸出隔離信號。

輸出類型

有一入一出，一入二出，一入三出，一入四出，兩入兩齣，三入三出等等。

技術參數

24V供電，輸入、輸出、電源，三連線埠全隔離。

技術特點

低功耗，長壽命

有源信號隔離器

外形小巧，厚度僅12.5mm
din導軌安裝，插拔式端子
輸入/輸出/電源間三隔離主要參數

輸入阻抗：電壓型≥100KΩ，電流型≤100Ω
輸出阻抗：0-500Ω
回響時間：<0.05s（0~90%）
波 紋：<10mVrms
傳輸誤差：0.1%的終值
溫度係數：50ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備套用要求
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<1W
外殼材料：尼龍PA.66
重 量：約90克
