數碼液晶顯微鏡

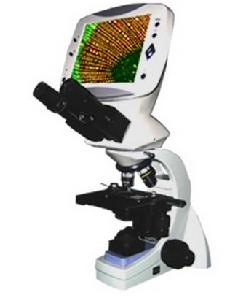

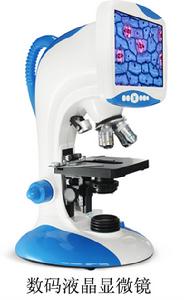

數碼液晶顯微鏡英文名稱: Digital LED Microscope是由光學部件和數碼部件組成的顯微鏡。觀察目標通過數碼成像後,並經過液晶屏顯示出來。

中文名稱:數碼液晶顯微鏡
英文名稱: digital LD microscope
定 義:由光學部件和數碼部件組成的顯微鏡。觀察目標通過數碼成像後,並經過液晶屏顯示出來。

簡介

數碼液晶顯微鏡是將顯微鏡觀察到的實時圖像,變成數字模擬信號,而後經過螢幕顯示圖像。數碼液晶顯微鏡是集合顯微鏡、數字液晶屏、高清晰專業數位相機,併科學地將它們融為一體的高科技產品。
傳統顯微鏡必須用目鏡觀察,這樣不僅不能多人共享、相互交流,而且經常使用還會降低視力。數碼液晶顯微鏡完全克服這種困難。讓顯微鏡觀察更輕鬆,簡單。

用途

數碼液晶顯微鏡根據功能可分為:體視顯微鏡、金相顯微鏡、生物顯微鏡、偏光顯微鏡、螢光顯微鏡和工業顯微鏡
體視顯微鏡:主要用於觀察昆蟲、金屬、鑽石等。
金相顯微鏡:也用來觀察和檢測各種PCB線路板、LED液晶顯示板、金屬金相組織等。
生物顯微鏡:適用於各種微生物、細胞、細菌組織培養等的觀察和研究。它已經廣泛適用於醫療、衛生機構、學術示範研究、實驗室、生物教學和科學研究等領域。
偏光顯微鏡:適用於在偏光下對各種礦物質及其試樣薄皮的鑑定和研究。
螢光顯微鏡:專門用於具有螢光效應物質的觀察,該儀器是生物學、細胞學、腫瘤學、遺傳學、免疫學等研究工作的理想儀器。
工業顯微鏡:

工作原理

顯微鏡的光學成像原理

顯微鏡之所以能將被檢物體進行放大,是通過透鏡來實現的。單透鏡成像具有像差,嚴重影響成像質量。因此顯微鏡的主要光學部件都由透鏡組合而成。從透鏡的性能可知,只有凸透鏡才能起放大作用,而凹透鏡不行。顯微鏡的物鏡與目鏡雖都由透鏡組合而成,但相當於一個凸透鏡。

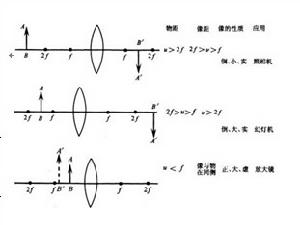

為便於了解顯微鏡的放大原理,簡要說明一下凸透鏡的5種成像規律:

(1) 當物體位於透鏡物方二倍焦距以外時,則在像方二倍焦距以內、焦點以外形成縮小的倒立實像;
(2) 當物體位於透鏡物方二倍焦距上時,則在像方二倍焦距上形成同樣大小的倒立實像;
(3) 當物體位於透鏡物方二倍焦距以內,焦點以外時,則在像方二倍焦距以外形成放大的倒立實像;
(4) 當物體位於透鏡物方焦點上時,則像方不能成像;
(5) 當物體位於透鏡物方焦點以內時,則像方也無像的形成,而在透鏡物方的同側比物體遠的位置形成放大的直立虛像。

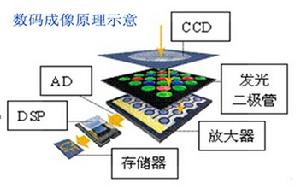

顯微鏡的成像原理就是利用上述(3)和(5)的規律把物體放大的。當物體處在物鏡前 F-2F(F為物方焦距)之間,則在物鏡像方的二倍焦距以外形成放大的倒立實像。在顯微鏡的設計上,將此像落在目鏡的一倍焦距F1之內,使物鏡所放大的第一次像(中間像),又被目鏡再一次放大,最終在目鏡的物方(中間像的同側)、人眼的明視距離(250mm)處形成放大的直立(相對中間像而言)虛像。因此,當我們在鏡檢時,通過目鏡(不另加轉換稜鏡)看到的像於原物體的像,方向相反。顯微鏡的數碼成像原理
(1)當使用數碼顯微鏡拍攝景物時,景物反射的光線通過數碼顯微鏡的內置鏡頭透射到CCD上。
(2)當CCD曝光後,光電二極體受到光線的激發而釋放出電荷,生成感光元件的電信號。
(3)CCD控制晶片利用感光元件中的控制信號線路對發光二極體產生的電流進行控制,由電流傳輸電路輸出,CCD會將一次成像產生的電信號收集起來,統一輸出到放大器。
(4)經過放大和濾波後的電信號被傳送到ADC,由ADC將電信號(模擬信號)轉換
為數位訊號,數值的大小和電信號的強度與電壓的高低成正比,這些數值其實也就是圖像的數據。
(5)此時這些圖像數據還不能直接生成圖像,還要輸出到DSP(數位訊號處理器)中,在DSP中,將會對這些圖像數據進行色彩校正、白平衡處理,並編碼為數位相機所支持的圖像格式、解析度,然後才會被存儲為圖像檔案。
(6)當完成上述步驟後,圖像檔案就會被保存到存儲器上,我們就可以欣賞了。
