按鍵彈片

按鍵彈片

按鍵彈片(又俗稱鍋仔片或metal 按鍵彈片是開關上的一個重要的組成部分。 按鍵彈片主要套用於薄膜開關、dome片接觸開關、PCB板、FPC板,醫療器械等產品中。

按鍵彈片(又俗稱鍋仔片或metal dome, snap dome),採用超薄(0.05mm-0.1mm厚度)和超厚(一般硬度較高的)不鏽鋼301或者304材料製作而成。 按鍵彈片是開關上的一個重要的組成部分。 按鍵彈片主要套用於薄膜開關、dome片接觸開關、PCB板、FPC板,醫療器械等產品中。 按鍵彈片的工作原理:薄膜按鍵上的 按鍵彈片位於PCB板上的導電部位(大部分位於線路板上的金手指上方),當受到按壓時,彈片的中心點下凹,接觸到PCB上的線路,從而形成迴路,電流通過,整個產品就得以正常工作。
一般常規的 按鍵彈片,依其不同的形狀分為:圓形金屬彈片、十字形金屬彈片、三角形金屬彈片、橢圓形金屬彈片。直徑從3mm到20mm,力度從100g到600gf 不等。

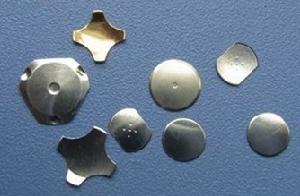

彈片圖示彈片圖示
根據表面電鍍處理還可分為:鍍金、鍍鎳、鍍銀、亮面等。有單面電鍍和雙面電鍍兩種。
