微型減速馬達

微型減速馬達是一種微型電機驅動閉式傳動齒輪減速裝置微型減速馬達。

簡介

對微型電機及齒輪箱進行集成組裝的減速傳動機構,用來降低轉速和增大轉矩,以滿足機械設備工作的需要。微型減速馬達產品具有“體積小、扭力大、噪音低”的特點,為自動化之命脈,能簡化產品設計、節省空間,是微型精密傳動機械企業的精選。

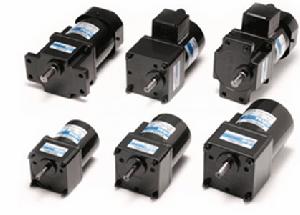

微型減速馬達

特點及分類

特點

1、體積小、扭力大、噪音小、速比全。
2、性能穩定,可實現瞬時轉換。
3、效率高,節省電能且發熱量低。
4、馬達通電部分通過端子箱密封,防塵防濕。
5、重量輕,安裝方便。

分類

普通異步電動機
二極電動機
可逆電動機
電磁制動電動機
離合制動電動機
力矩電動機
可逆調速電動機
電磁製動調速電動機
離合制動調速電動機
變頻電動機
直流電動機
並分有6W、10W、15W、25W、40W、60W、90W、120W、150W、180W、200W不同功率,安裝尺寸6W、10W為70mm,15W、25W為80mm,40W~200W為90mm

組成及選型

組成結構

微型減速馬達是由微型電機和減速箱組合起來的傳動機構,減速箱又分為普通減速箱、蝸輪蝸桿減速箱及中間減速箱,普通減速箱和蝸輪蝸桿減速機是直接連線電機,而中間減速箱的目的是達到一般減速箱不能達到的減速比,當減速比超過200:1就得使用中間減速箱再附帶普通減速箱或蝸輪蝸桿減速箱。註:中間減速箱不會改變扭矩。

選型

微型減速馬達選型,例如微型減速馬達8IDG2-25FG(8GBK-36MH),前部分為電機,括弧部分為減速箱。
1、數字8表示電機和減速箱的安裝尺寸,只有相同才能安裝。
2、I表示電機的種類,I:普通電機,R:可逆電機,S:調速電機。
3、D表示品牌,這裡指DKM。
4、電機部分第一個G表示可配斜齒型減速箱,減速箱中H表示減速箱類型。
5、2表示電壓類型,這裡指單相220V 60HZ。
6、25表示電機功率為25W。
7、F表示電機帶普通風扇。
8、G表示裝配普通減速箱,和減速箱部分的G一致。
9、36表示減速箱的減速比為36。
10、M\H中M表示減速箱為金屬軸承,H為斜齒型。

注意事項

- 請不要超過電動機,控制裝置的使用限度使用機器,否則可能有觸電,受傷,使裝置受損等危險。
- 請不要將手指或其他物品放置在電機,控制裝置的連線埠處,否則可能有觸電,受傷,火災等危險。
- 請不要在濕手的情況下操作機器,否則有觸電的危險。
- 搬運時不要抓電動機的出力軸,啟動部件,導線等部位。否則可能會因為部件的脫落造成人身傷害。
- 請確定收到的貨物是否為訂購的產品。
- 安裝規定外的其他產品會有受傷,火災的危險。
- 請在確定電機確實被牢固固定後再使用。否則有受傷,使機器受損的危險。
- 在安裝電機罩等時請注意不要裝到容易觸碰到旋轉部分的地方。否則有受傷的危險。
- 在與機器相連線前請確定旋轉方向。否則有受傷,使機器受損的危險。
- 在安裝電機罩時請不要觸到旋轉部分。否則有受傷,使機器受損的危險。
- 請不要蹬爬或緊附在電動機和控制裝置上,否則有受傷的危險。
- 不要空手去觸碰電動機的出力軸(鍵槽,齒切),否則有受傷的危險。
- 電動機內未設定保護裝置。請安裝超負荷保護裝置,同時也建議安裝超負荷保護裝置以外的其他保護裝置
漏電切斷裝置等)。否則有發生火災的危險。
- 在拔掉電源時,請不要抓緊插頭拔,否則會有觸電,火災的危險。
- 請使用電動機與控制裝置指定的組合方式,否則會有發生火災的危險。
- 在與機器相連線進行運轉前,請根據機器的類型設定參數,否則會有受傷的危險。
- 在與機器相連線進行運轉時,任何時候都請設定為允許非正常停止的狀態,否則容易造成人身傷害。
- 發生異常時,請立即切斷電源,否則會有觸電,受傷,發生火災的危險。
- 運轉中,請不要觸碰旋轉體(出力軸),否則會有被捲入機器,造成人身傷害的危險。
- 運轉中,運轉後請不要用手或身體觸碰電動機、控制裝置,否則會有被燙傷的危險。
- 請避免在具有爆炸性環境,可燃性氣體,腐蝕性環境,有可能接觸到水的環境,有可燃物的環境下使用機器。
否則會有觸電,受傷,火災的危險。
- 請不要在插電的狀態下移動,接觸,檢查機器。請在切斷電源後進行此項作業。
- 對機器的檢查請以結線圖為基礎進行,否則會有觸電,火災的危險。
- 請不要過度彎曲,拉扯,硬塞電源線和導線,否則會有觸電,火災的危險。
- 將電動機,控制裝置安裝在機器上時,注意不要裝到手容易碰到的地方。否則會有觸電,火災的危險。
- 在漏電的情況下請不要運行機器,否則有觸電的危險。
- 停電或運轉過熱保護裝置時,請切斷電源。否則突然的重新啟動很容易導致受傷,是機器破損的危險。
- 連線制動裝置後的電動機制動裝置不能將負荷穩固地固定住,在使用安全制動裝置時請另行採取安全措施。
否則會有受傷,使機器受損的危險。
- 切斷電源後30秒內請不要觸碰控制裝置的輸出端子,否則有可能因為其中的殘留電壓而觸電。
