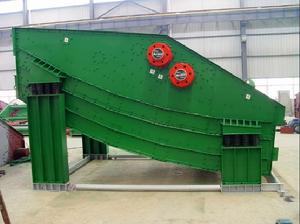

園振動篩

圓振動篩結構：主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。 圓振動篩工作特點：①採用塊偏心作為激振力，激振力強。 （mm）篩面

圓振動篩

重型園振動篩

園振動篩是礦山選礦設備中篩分設備的一種，它也可作為其他物料的篩分和分級作業的機型。

圓振動篩的主要用途：

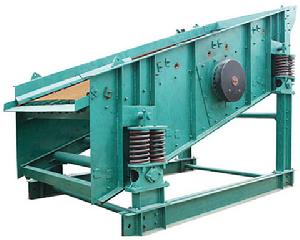

園振動篩

圓振動篩做圓形運動，是一種多層數、高效新型振動篩。圓振動篩採用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，圓振篩廣泛套用於礦山、建材、交通、能源、化工等行業的產品分級。圓振動篩結構：

主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸迴轉，由於激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。

圓振動篩的主要優點 ：

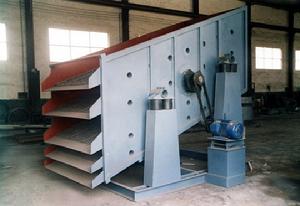

多層篩網(園振動篩)

1、由於篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。
2、構造簡單、拆換篩面方便。
3、篩分每噸物料所消耗的電能少。圓振動篩工作特點：

①採用塊偏心作為激振力，激振力強。
②篩子橫樑與篩箱採用高強度螺栓，結構簡單，維修方便快捷；
③採用輪胎聯軸器，柔性連線，運轉平穩；
④採用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理最大、壽命長、電耗低、噪音小。

圓振篩工作原理：

電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的衝量而產生連續的拋擲運動，物料與篩面相遇的過程中使小於篩孔的顆粒透篩，從而實現分級。

圓振篩技術參數：

型號	篩面尺寸 （mm）	篩面 層數	篩孔 尺寸 （mm）	最大進料邊長 （mm）	處理能力 （t/h）	功 率（KW）	振動頻率 （r/min）	雙振幅 （mm）
2YZS1548	4800×1500	2	3-100	400	30-275	15	870	5-9
3YZS1548	4800×1500	3	3-100	400	30-275	15	870	5-9
2YZS1848	4800×1800	2	3-100	400	56-330	18.5	870	5-9
3YZS1848	4800×1800	3	3-100	400	56-330	18.5	870	5-9
2YZS1860	6000×1800	2	3-100	400	65-586	22	870	5-9
3YZS1860	6000×1800	3	3-100	400	65-586	22-30	870	5-9
2YZS2160	6000×2100	2	3-100	400	81-720	37	730	5-9
3YZS2160	6000×2100	3	3-100	400	81-720	30-37	730	5-9
2YZS2460	6000×2400	2	3-150	400	100-810	37	770	5-9
