同步技術,調整通信網中的各種信號使之協同工作的技術。諸信號協同工作是通信網正常傳輸信息的基礎。

同步技術

正文

調整通信網中的各種信號使之協同工作的技術。諸信號協同工作是通信網正常傳輸信息的基礎。
數字網中,同步是指調整兩個數位訊號的有效瞬間,使之彼此保持確定的相位關係。依調整對象和控制機理的不同,同步可以分為數字傳輸中的比特同步、數字復接中的復接同步、數字分接和其他數字設備中的幀同步,以及數字交換中的交換同步。

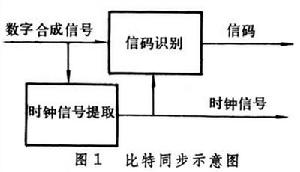

比特同步 在數字傳輸系統或設備的標準接口上,信碼與時鐘信號總是成對出現的。但是在數字傳輸系統內部,為了節省信道,通常是把時鐘信號與信碼綜合到一起傳輸。在發信端把兩者合併起來,到收信端再把它們分開(圖1)。在收信端進行信號分離時,通常是首先提取時鐘信號,然後再藉助於時鐘信號來識別信碼。這種提取時鐘信號並給識別信碼定時的全過程,稱為數字傳輸中的比特同步。

同步技術同步技術

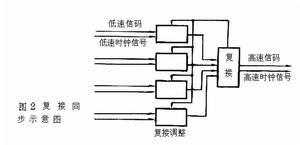

復接同步 數字復接是把若干低速碼流合併成為一個高速碼流的一種操作。進行這種操作的前提是:參與復接的各個低速碼流必須與相應的高速碼流保持確定的相位關係。在復接之前,為提供這種確定的相位關係所進行的頻率或相位調整,稱為復接同步(圖2)。

同步技術同步技術

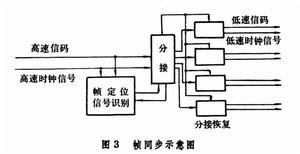

幀同步 在諸如數字分接器和幀調整器這類以幀結構為基礎進行工作的數字設備中,必須先從接收的碼流中識別出幀定位信號,並用幀定位信號來校正本地定時序列,才能正確地進行分接或調整操作。這種幀定位信號識別和本地定時序列校正控制的全過程,稱為數字設備中的幀同步(圖3)。

同步技術同步技術

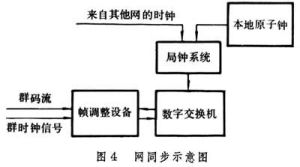

交換同步 在數字交換機中,只有當從其他數字交換機來的含有幀結構的群碼流的幀定位信號與本機基準幀定位信號保持確定相位關係時,才能正確地實現電路交換。在本地數字交換機中,對各個輸入群碼流進行幀調整的全過程,稱為交換同步。交換同步調整涉及到數字網的各個主要環節,所以通常也稱為網同步。網同步系統是由局鍾系統和幀調整設備組成的(圖4)。局鍾系統向數字交換機提供基準時鐘信號;幀調整設備對各個輸入群碼流進行調整,使之與本地幀保持同步。

同步技術同步技術
網同步系統按基準時鐘信號提供方式的不同,可以分為同步和準同步兩類不同制式。同步又可細分為主從同步、等級主從同步、外基準同步、單端控制互同步和雙端控制互同步等五種方式。這些網同步方式各有特點,因而各適於不同環境使用。80年代初,國際間採用準同步方式;國內或大區內採用等級主從同步和準同步兼容方式;大區之間或主要的高級網路結點之間宜採用互同步方式。
在模擬傳輸系統中,需要保證收信端與發信端的載波頻率和相位相對一致,這種同步技術稱為載波同步技術。如果收信端與發信端的載波頻率不等,在解調之後就要產生同步偏移或同步畸變,使得通話清晰度變壞或使通報誤字。因此,設計時要對通信電路的收-發載波頻率之差作出相應限制。
