可程式組合表

三相電流組合表、三相電壓組合表、電壓電流頻率組合表 電壓電流功率組合表、電壓電流功率因素組合表 有功無功功率因素組合表SDZ19系列可程式組合表，以數字直讀方式顯示電氣線路中的電流、電壓、頻率、功率及功率因素等多個電量組合參數，並同時進行實時測量。

SDZ可程式組合表

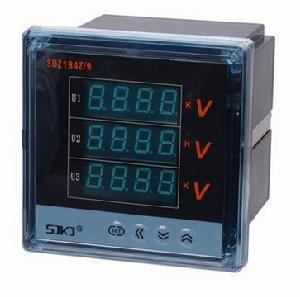

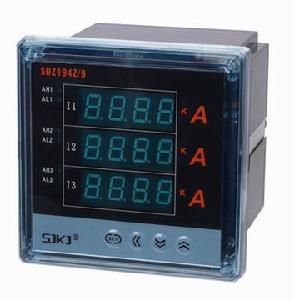

三相電流組合表、三相電壓組合表、電壓電流頻率組合表
電壓電流功率組合表、電壓電流功率因素組合表
有功無功功率因素組合表

一、概述

SDZ19系列可程式組合表，以數字直讀方式顯示電氣線路中的電流、電壓、頻率、功率及功率因素等多個電量組合參數，並同時進行實時測量。支持單相、三相三線信號或三相四線信號輸入方式。

還可通過安裝不同的功能模組，使其支持模擬量變送、上下限報警、Rs485通訊功能。是針對電力系統，工礦企業等電力測控需求而設計的系列產品。

二、型號說明

型號	代碼						說明
SDZ19	□	□	-□	□	□	-□	​
可程式組合表	​	​	​	​	​	​	企業標識及產品型號
輸入信號類型代碼	2	​	​	​	​	​	單相交流信號輸入
	4	​	​	​	​	​	三相交流信號輸入
儀表類型代碼		Z	​	​	​	​	組合表
外形尺寸代碼			2	​	​	​	42方形 120*120*77
			6	​	​	​	80方形 80*80*87
			7	​	​	​	72方形 72*72*87
			8	​	​	​	48方形 48*48*74
			9	​	​	​	96方形 96*96*77
輸出方式代碼				X	​	​	顯示儀表，無輸出功能
				K	​	​	繼電器觸點輸出
				T	​	​	RS485通訊輸出
				S	​	​	繼電器觸點+RS485通訊
顯示方式代號					4	​	三排數碼管顯示
					Y	​	液晶顯示
信號組合類型						3I	三相電流組合表
						3U	三相電壓組合表
						UIF	電流、電壓、頻率表
						UIP	電流、電壓、有功功率組合表
						UIQ	電流、電壓、無功功率組合表
						UIH	電流、電壓、功率因素組合表
						PQH	有功功率、無功功率、功率因素組合表
