互感器綜合分析儀

4. 5. 10.

互感器綜合分析儀概況

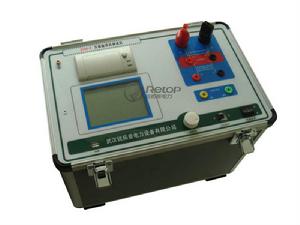

RTHG-D 互感器綜合分析儀（銳拓普電力）

RTHG-D 互感器綜合分析儀，是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側迴路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，設備便能夠自動升壓/升流，並將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場列印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或列印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。

互感器綜合分析儀技術要求

一）、主要功能和特點：

功能一：安全可靠
國內首創MBC電源控制技術，單相AC220V輸入電源，並且工作電源與功率電源共用一個輸入連線埠,設計更加科學合理,使用更加安全可靠。
註：其他同類產品工作電源與功率電源是分開輸入方式，並且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。
功能二：符合國家檢修規程
設備電源輸出全部為真實電壓和電流值，並且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
功能三：輸出容量大
單機220V輸入時最大電壓輸出0-1000V，單機最大電流輸出0-600A，非常適合現場檢修使用。
功能四：功能齊全
可檢測CT/PT的伏安特性、變比、極性、5%和10%誤差曲線、角差比差、CT一次通流和CT退磁等項目，輕鬆實現一機多用。
功能五：接線方式簡單
採用單電源輸入連線埠；僅有8個測試連線埠就可完成CT/PT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
功能六：測試範圍大
對於CT變比測量範圍15000A/5A 、3000A/1A。PT變比測試範圍500KV：100V
註：在不需要外接升壓器或外接升流器情況下的測量範圍
功能七：快速列印
採用熱敏印表機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。
功能八：大容量FLASH存儲
可保存1000組試驗數據，掉電後可保存10年。
功能九：USB接口
方便連線新式筆記本電腦。
功能十：體積小，重量輕
方便現場使用。

二）、主要技術參數：

1. 工作電源 AC220V (50～60Hz)
2. 伏安輸出電壓 0～1000V
3. 伏安輸出電流 0-15 A
4. 變比輸出電流 0~600 A
5. 伏安測量精度 < 0.5%
6. 變比測量精度 < 0.5%
7. 角差測試精度 4分
8. 比差測試精度 0.1級
9. 工作溫度 －10～50℃
10. 重量（Kg） 22

三）、產品快速選型指南：

型 號	產品特點	技術參數
RTHG-D	具有RTHG-A型所有功能外增加： CT/PT的比差和角差測試功能	工作電源：AC220V
		輸出電壓：0-1000V
		輸出電流：0-600A
RTHG-E	具有RTHG-D型所有功能 提高單機輸出容量	工作電源：AC220V
		輸出電壓：0-2500V
		輸出電流：0-1000A
RTHG-F	具有其它型號的所有功能 並增加CT/PT二次實際負荷測量，精度0.1級。	工作電源：AC220V
		輸出電壓：0-2500V
		輸出電流：0-1000A
RTHG-G	具有其它型號的所有功能 全自動操作，傻瓜機。精度：0.05級。	工作電源：AC220V
		輸出電壓：0-1200V
		輸出電流：0-400A
