並聯是元件之間的一種連線方式,其特點是將2個同類或不同類的元件、器件等首首相接,同時尾尾亦相連的一種連線方式。通常是用來指電路中電子元件的連線方式,即並聯電路。

基本信息

主要特點

並聯電路並聯電路

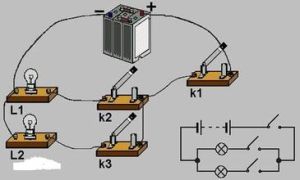

並聯是將二個或二個以上二端電路元件中每個元件的二個端子,分別接到一對公共節點上的連線方式如圖1所示,圖示為n個二端元件的並聯。它們都接到一對公共節點之上,這對節點再分別與電路的其他部分連線。
並聯電路的特點主要有:
所有並聯元件的端電壓是同一個電壓,即圖示電路中的V。
並聯電路的總電流是所有元件的電流之和。圖示電路中,i是總電流,i1、i2、i3分別是元件1、2、3的電流,i=i1+i2+i3。
實例:民用照明燈泡都是並聯接到220V額定電壓的電源上,因此每隻燈泡所承受的電壓均為220V,而外電路的總電流則是流過所有燈泡的電流之和。

特點計算

電阻並聯

線性時不變電阻元件並聯時,並聯組合等效於一個電阻元件,其電導(電阻的倒數)等於各並聯電阻的電導之和,稱為並聯組合的等效電導,其倒數稱為等效電阻。設圖1中元件是電阻器,電阻器1、2、3的電阻分別是R1、R2、R3,它們的電導分別是G1、G2、G3。則並聯電路的總電阻R和總電導G按下面的公式計算:

電容並聯

n個電容器並聯在一起。現將電源連線於這並聯電路的兩端。從電容的定義,可以得到,通過第k個電容器的電流ik等於其電容Ck乘以其兩端的電壓改變率
按照基爾霍夫電壓定律,電源兩端的電壓等於每一個電容器兩端的電壓:
根據基爾霍夫電流定律,從電源(直流電或交流電)給出的電流等於通過每一個電容器的電流的代數和:
所以,n個電容器並聯的等效電容Ceq為:電感並聯n個無互感理想電感器並聯在一起,類似前面所述方法,可以計算出其等效電感Leq為其中,Li是第i個電感器的電感。
由於電感器產生的磁場會與其鄰近電感器的纏繞線圈發生耦合,很難避免緊鄰的電感器彼此互相影響。物理量互感M能夠給出對於這影響的衡量。上述方程描述n個電感器無互感並聯的理想案例。
由電感分別為L1、L2,互感為M的兩個電感器構成的並聯電路,其等效互感Leq為:
假設兩個電感器分別產生的磁場或磁通量,其方向相同,則稱為“並聯互助”,以方程表示,
假設兩個電感器分別產生的磁場或磁通量,其方向相反,則稱為“並聯互消”,以方程表示,
對於具有三個或三個以上電感器的並聯電路,必需考慮到每個電感器自己本身的自感和電感器與電感器之間的互感,這會使得計算更加複雜。

開關並聯

兩個以上開關並聯在一起,會形成邏輯“或電路”。假設連線電源於這電路的兩端,則只要其中任意一個開關為閉合時,電流就會流通。

電源並聯

並聯電路並聯電路
假設一個電池組是以幾個電壓相同的單電池以並聯方式連線成電源,則此電源兩端的電壓等於每一個單電池兩端的電壓。例如,假設一個電池組內部含有四個單電池並聯在一起,它們共同給出1安培電流,則每一個單電池給出0.25安培電流。很多年前,並聯在一起的電池組時常會被使用為無線電接收機內部真空管燈絲的電源,但這種用法現在已不常見。當電壓不同的兩個或更多電源並聯連線時,由於有電勢差的存在,電池組內部會形成電流迴路,造成電能在電池組內部的消耗。

串聯區別

最直觀的區別是這兩種連線方式的電池所表現的不同特點,四節電池串聯起來有6V,而並聯則仍然只有1.5V。
1.串聯電路:把元件逐個順次連線起來組成的電路。如圖,特點是:流過一個元件的電流同時也流過另一個。例如:節日裡的小彩燈。在串聯電路中,閉合開關,兩隻燈泡同時發光,斷開開關兩隻燈泡都熄滅,說明串聯電路中的開關可以控制所有的用電器。
2.並聯電路:把元件並列地連線起來組成的電路,如圖,特點是:幹路的電流在分支處分兩部分,分別流過兩個支路中的各個元件。例如:家庭中各種用電器的連線。在並聯電路中,幹路上的開關閉合,各支路上的開關閉合,燈泡才會發光,幹路上的開關斷開,各支路上的開關都閉合,燈泡不會發光,說明幹路上的開關可以控制整個電路,支路上的開關只能控制本支路。
3.串聯電路和並聯電路的特點:在串聯電路中,由於電流的路徑只有一條,所以,從電源正極流出的電流將依次逐個流過各個用電器,最後回到電源負極。因此在串聯電路中,如果有一個用電器損壞或某一處斷開,整個電路將變成斷路,電路就會無電流,所有用電器都將停止工作,所以在串聯電路中,各幾個用電器互相牽連,要么全工作,要么全部停止工作。在並聯電路中,從電源正極流出的電流在分支處要分為兩路,每一路都有電流流過,因此即使某一支路斷開,但另一支路仍會與幹路構成通路。由此可見,在並聯電路中,各個支路之間互不牽連。
串聯分壓,並聯分流。
原理:在串聯電路中,各電阻上的電流相等,各電阻兩端的電壓之和等於電路總電壓。可知每個電阻上的電壓小於電路總電壓,故串聯電阻分壓。
在並聯電路中,各電阻兩端的電壓相等,各電阻上的電流之和等於總電流(幹路電流)。可知每個電阻上的電流小於總電流(幹路電流),故並聯電阻分流。電阻的串並聯就好像水流,串聯只有一條道路,電阻越大,流的越慢,並聯的支路越多,電流越大。

判斷方法

串聯和並聯是電路連線兩種最基本的形式,它們之間有一定的區別。要判斷電路中各元件之間是串聯還是並聯,就必須抓住它們的基本特徵,具體方法是:
(1)用電器連線法:分析電路中用電器的連線方法,逐個順次連線的是串聯;並列在電路兩點之間的是並聯。
(2)電流流向法:當電流從電源正極流出,依次流過每個元件的則是串聯;當在某處分開流過兩個支路,最後又合到一起,則表明該電路為並聯。
(3)去除元件法:任意拿掉一個用電器,看其他用電器是否正常工作,如果所有用電器都被拿掉過,而且其他用電器都可以繼續工作,那么這幾個用電器的連線關係是並聯;否則為串聯。
(4)用筆畫線代替導線,能用一根導線將所有用電器連起來即為串聯,不能則為並聯。
