三相電壓表

三相綜合電量表為新一代可程式智慧型儀表，它採用大規模積體電路和高亮度長壽命的LED顯示器，套用數字採樣技術，對三相電氣線路中的相電壓、線電壓、相電流、線電流、有功功率、無功功率、視在功率、頻率、功率因數、有功電能、無功電能及四象限電能等進行實時測量顯示與控制，並通過RS485接口或模擬量變送輸出接口對被測量電量數據進行遠傳。產品提供不分相序的接法，使用戶在錯相的情況下也能得到正確的測量數據；它廣泛套用於分散式電力監控系統、變電站綜合自動化系統、無人值守變電站、低壓智慧型配電系統、智慧型型開關櫃/配電盤、智慧型箱變及樓宇自動化系統的數據採集。產品設計遵循電力儀表國標和行標GB/T22264-2008《安裝式數字電測量儀表》、JB/T10736-2007《低壓電動機保護器》、GB/T15576-2008《低壓成套無功補償裝置》、GB/T22387-2008《剩餘電流動作繼電器》等標準。

產品簡介

三相電壓表是測量三相電中的電壓參數，一般用在高壓配電櫃和低壓櫃中。單位以V（volt)代表，中文伏特。

一般分兩種顯示：
1.數碼管
2.液晶屏顯示。

功能及特性

一、產品特點

■有效值測量、整四位顯示

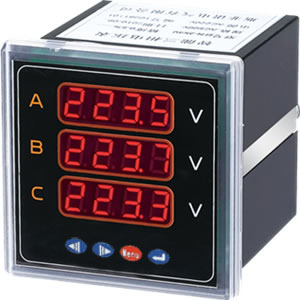

■三排LED同時顯示A、B、C三相電壓
■可選帶上下限報警控制功能
■可程式通過面板按鍵任意調節顯示值1~999.9

三相電壓表

■可選帶通訊功能、通訊地址、波特率.開關量輸出
■軟體調校、精度高、長期工作免調校

二、技術指標

輸 入	輸入	電壓：500V（特殊可訂做）	​	顯 示	LED	整四位，顯示數據更新時間：1S
		電流：5A、1A（特殊可訂做）	​		顯示	0~9999
	過載	持續1.2倍	​	精度等級		0.5%
		瞬時：電壓2倍/秒、電流10倍/秒	​	隔離耐壓		2KV/50Hz/1min
	擴展	配互感器或分流器擴展量程	​	絕緣電阻		≥100MΩ
	頻率	50Hz±10%	​	平均正常工作時間		≥9000h
電 源	電壓	AC 220V±10%（特殊可訂做）	​	工作條件		環境溫度：-25℃~55℃
	功耗	≤3W	​			濕度≤93% 無腐蝕氣體場所

三、尺寸

外形代號	外形尺寸			開孔尺寸
​	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)
42方形	120	120	80	111	111
6方形	80	80	76	76	76
96方形	96	96	78	81	81
72方形	72	72	74	67	67
微方形	48	48	112	45	45

套用範圍

控制系統、能源管理系統、變電站自動化、配電網自動化、樓宇自動化、工業自動化、小區電力監控、智慧型建築、開關櫃等。

注意事項

1、使用前，儀表需通電15分鐘。
2、注意防止震動和衝擊，不要在有超量灰塵和超量有害氣體的地方使用。
3、輸入導線不宜過長，如被測信號輸入端較長時請試用雙絞禁止線。
4、若信號伴隨高頻干擾，應線上里試用低頻過濾器。
5、長時間存放未使用時，請每三個月通電一次不少於4小時。
6、長期保存應避開直射光線，宜存放在環境溫度-25°C~55°C.
7、如儀表無顯示，應先檢查輔助電源，電壓是否在範圍內。
8、如顯示不正常，檢查輸入信號是否正常及信號接線端是否擰緊。
9、除非PT有足夠功率，否則不能使用PT信號同時作為輔助電源，以保證儀表正常工作。
10、CT迴路中的電流接線端子螺絲務必擰緊，保證進/出線接觸可靠，以免產生故障。
11、若要校驗儀表，校驗儀器應優於0.1級，才能保證校驗精度。
